38
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

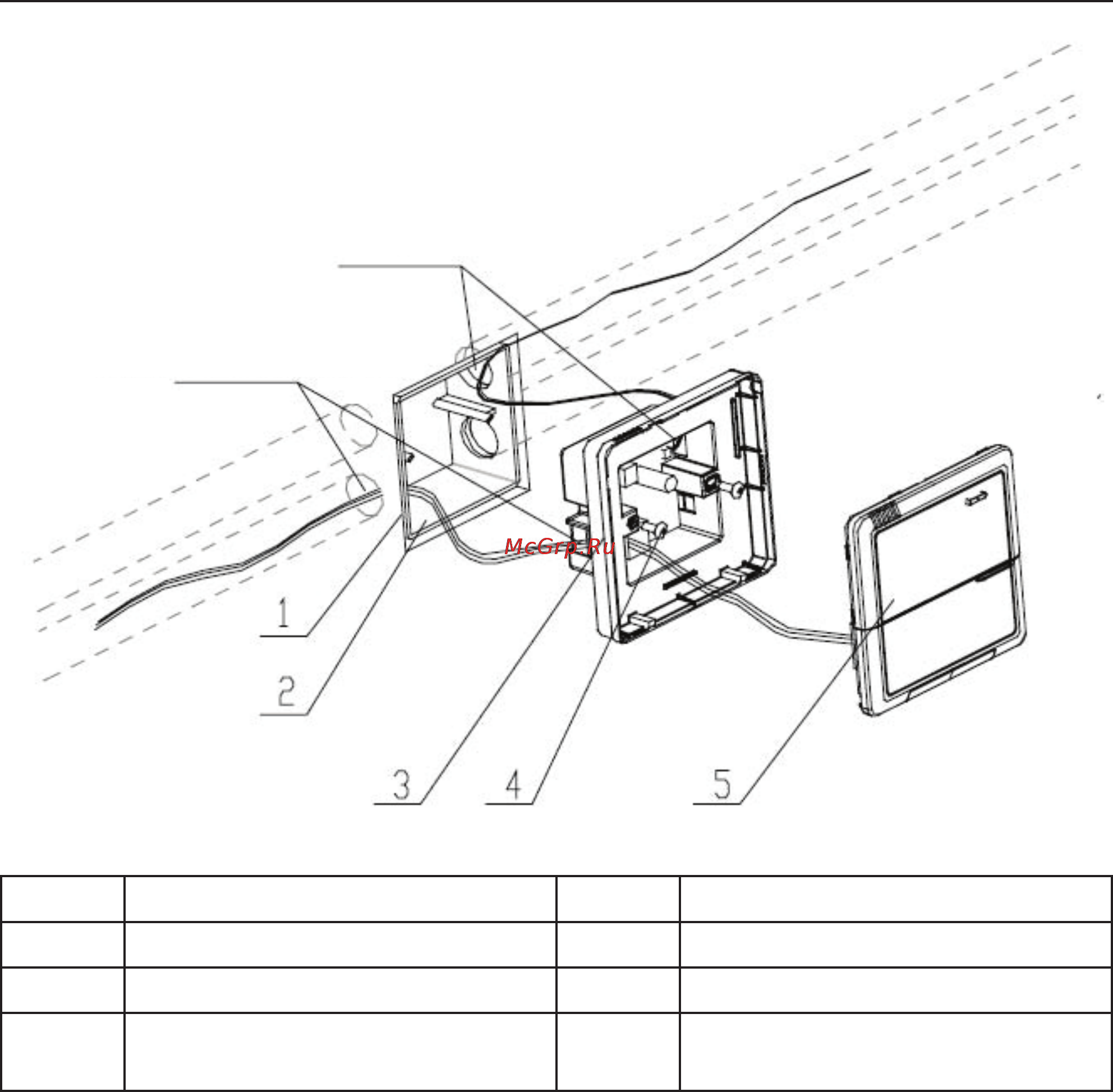

Примечание: силовые провода должны быть
проложены отдельно от проводов связи
для предотвращения появления различных помех.
Отверстие для провода связи
Отверстие для силового провода
Номер Наименование Номер Наименование
1 Стена 4 Шуруп
2 Коробка электропитания (86) 5 Крышка (включая панель дисплея)
3
Корпус (включая плату модуля по-
дачи электропитания)
Рис. 6.25
6.3.8.5 Настройка пульта.
6.3.8.5.1 Отладка и просмотр номера порта и адреса наружного блока
После первоначального запуска блока произведите настройку для изменения про-
граммы или переназначения номера порта, после чего будет доступен режим отладки,
одновременно нажмите кнопки «Mode» и «Thu» на 5 секунд, это позволит произвести
автоматическую проверку и назначить адрес внутреннего блока.
Через 10 минут отладка закончится и внутренний блок получит адрес для управле-
ния.
Просмотр номера порта и адреса внутреннего блока: доступно в окне отладки, одно-
временно нажмите кнопки «Mode» и «Thu» на 5 секунд, в этом меню доступен режим
просмотра номера порта и адрес соответствующего внутреннего блока.
Нажмите «Confirm/Cancel» для подтверждения настроек отладки и перехода к про-
смотру текущего состояния внутреннего блока, в проивном случае настройки не будут
сохранены.
