46
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

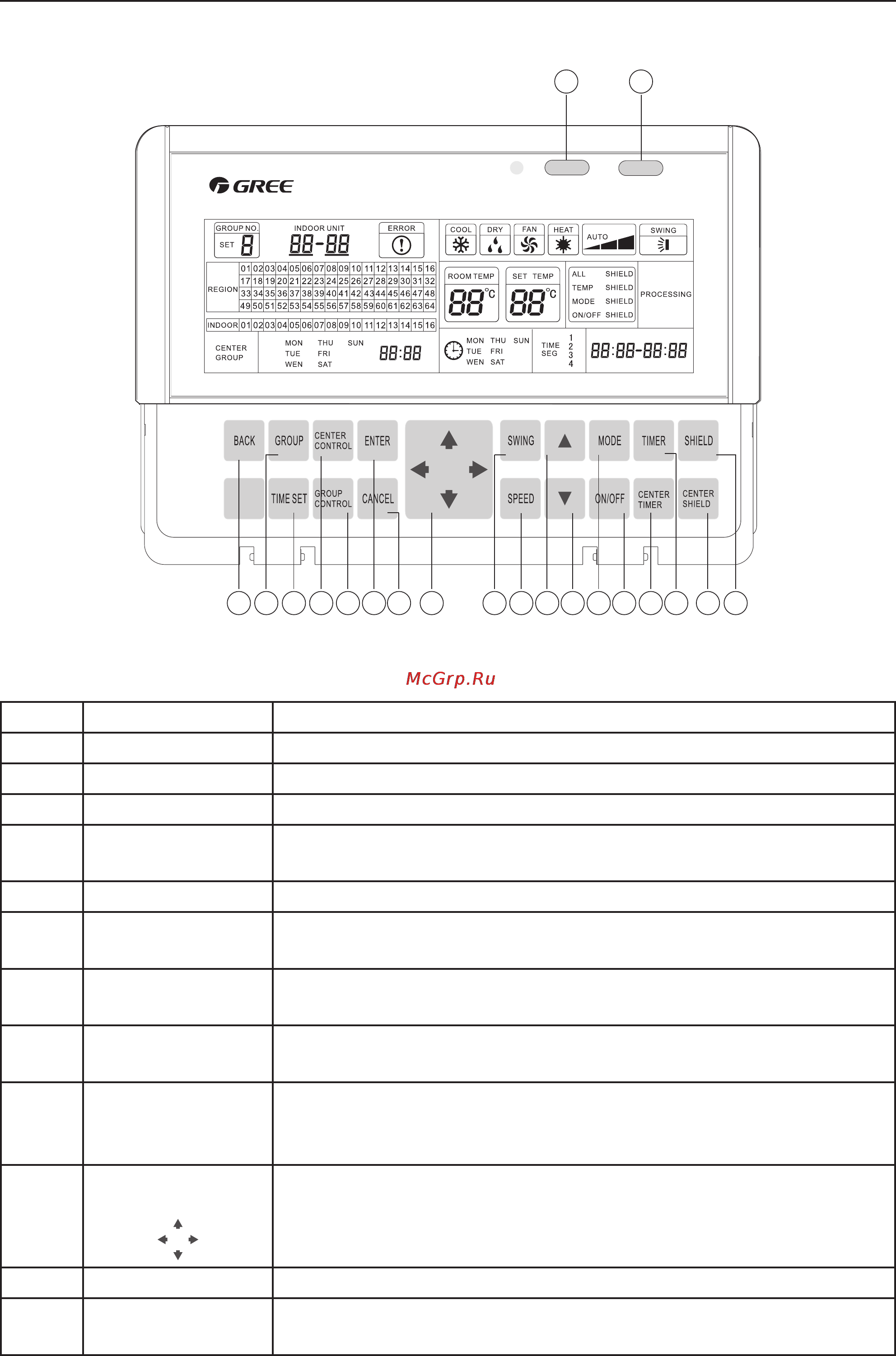

6.4.2.1 Описание кнопок пульта CE51-24/E(M)
ALL ON ALL OFF
1
3 4 5 6 7 8 9
10 11 2013 15 1712 14 16 18 19
2
Рис. 6.30
№ Описание Функции
1 ALL ON Запуск всех внутренних блоков
2 ALL OFF Выключение всех внутренних блоков
3 BACK Возврат к предыдущему меню текущего дисплея
4 GROUP
Нажатие этой кнопки в режиме опроса опрашивает групповую
информацию
5 TIME SET Настройка часов системы
6 CENTER CONTROL
Однообразное управление рабочими параметрами всех внутренних
блоков
7 GROUP CONTROL
Однообразное управление рабочими параметрами одной группы
внутренних блоков
8 ENTER
Нажатие этой кнопки во время настрой функции сохраняет на-
стройки
9 CANCEL
Нажатие этой кнопки во время настройки функции отменяет на-
стройки. Например, нажмите кнопку CANCEL когда CENTER CONTROL
будет выбран, режим вернется к исходному режиму управления.
10
UP/DOWN
LEFT/RIGHT
Для управления индикацией. Например, нажмите эти кнопки в ре-
жиме опроса и выберите внутренний блок или коммуникационный
модуль для опроса.
11 SWING Выбор режима качения жалюзи
12 SPEED
Настройка скорости вращения вентилятора: высокая, средняя,
низкая или авто
