51
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

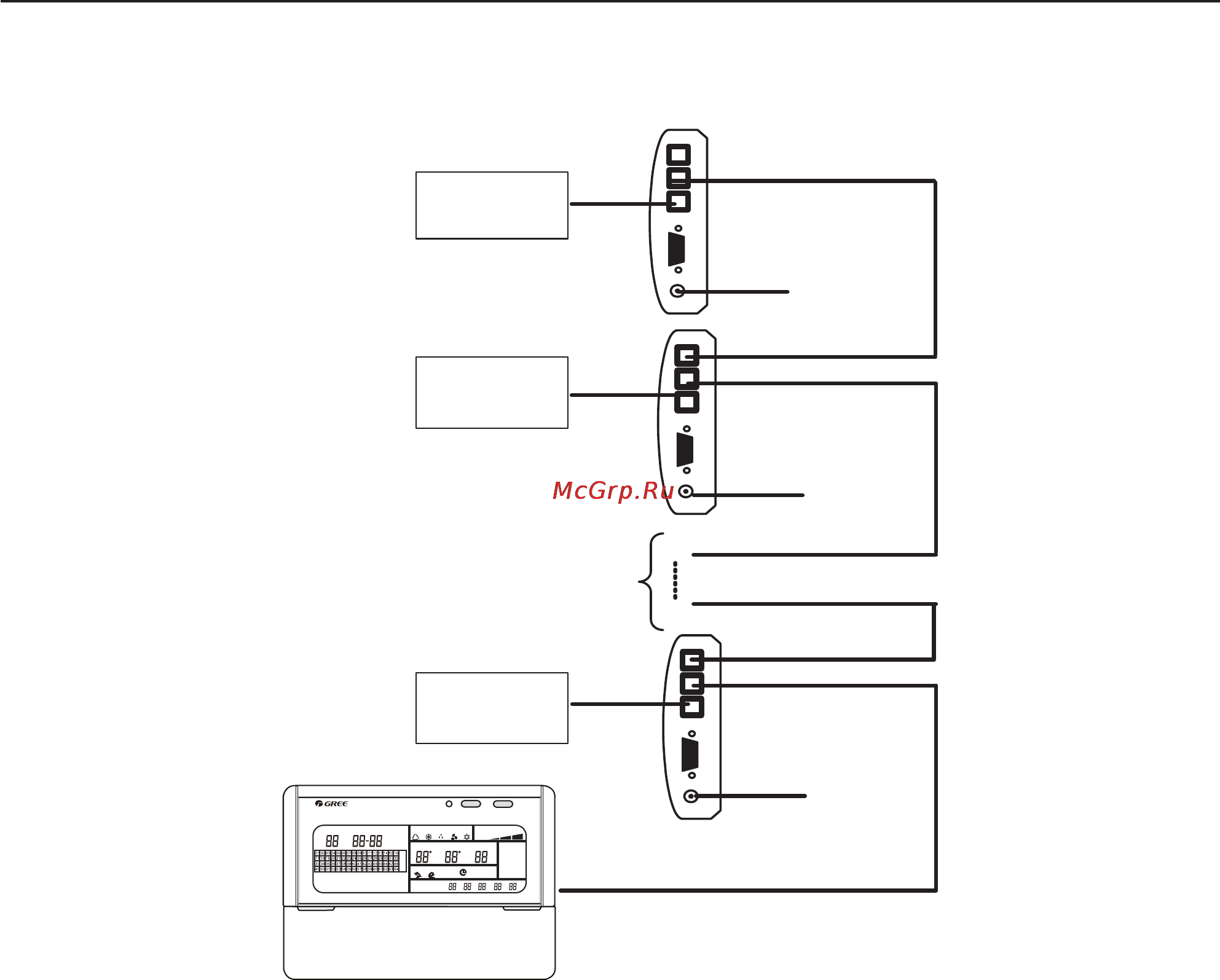

6.4.2.4 Подключение пульта централизованного управления к блокам коммутации (см.
рис. 6.39).
ALL ON ALL OFF
PAG E
INDOOR UNIT
ERROR
AUTO
ROOM TEM P.
SWING SLEEP
MELT
TIMER
ON
OFF
SET TEMP.
ERR CODE
COOL
DRY
FA N
HEAT
AUTO
LOW
CHECK
MONITORING
DETECTING
TEST
MID
HIGH
CENTER
ADDRESS
INITIALIZE
SINGLE
SELECT
CTRL MODE
SYS
SET
IN-
DOOR
DO
MAIN
c c
Mon.
Tue.
Wed.
Thu.
Fri.
Sat.
Sun.
Yea r
Mon Date
Hour Min
Кондиционер
Модуль 1
Провод связи
Провод связи
Подключение
следующих модулей
Провод связи
Подача
электропитания
Подача
электропитания
Подача
электропитания
Модуль 2
Модуль 64
Кондиционер
Кондиционер
Централизованный пульт
Рис. 6.39
Примечание:
1) Адрес коммуникационного модуля может быть выбран от 1 до 64. Чтобы избе-
жать сбоя связи, не допускается повторение адреса.
2) Провода связи коммуникационных модулей или централизованного пульта управ-
ления должны быть проложены согласно расстояниям, указанным в проекте.
3) Gree предоставляет двухжильный провод связи, длиной 1 м. (пользователь мо-
жет увеличить длину провода согласно фактическим условиям).
4) Централизованный пульт управления и коммуникационный модуль соединя-
ются посредством провода связи с патч-кордами на двух концах. Рядом с пультом
управления необходима установка магнитного кольца на проводе связи, расположен-
ного примерно в 10 см. от патч-корда после обертывания его двумя витками провода
связи. Во время установки магнитное кольцо нужно поместить внутрь электриче-
ской коробки после подключения патч-корда к интеллектуальному зональному пуль-
ту управления. Смотрите следующий рисунок для выяснения способа и местополо-
жения подключения.
