57
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
7. ОБОРУДОВАНИЕ ДЛЯ СИСТЕМЫ УПРАВЛЕНИЯ
7.1 Удаленная система мониторинга, объединяющая электронную коммуникацию и
компьютерные технологии, разработана для сбора информации о текущем режиме ра-
боты блоков и контроля и управления на удаленном расстоянии.
7.1.1 Мультизональная система кондиционирования GMV может управляться при по-
мощи персонального компьютера с использовонием специальной программы.
7.1.2 Для подключения к ПК используется преобразователь интерфейсов (конвертер)
RS232-485, а так же блок коммутации ME30-00/E2. Количество блоков коммутации рав-

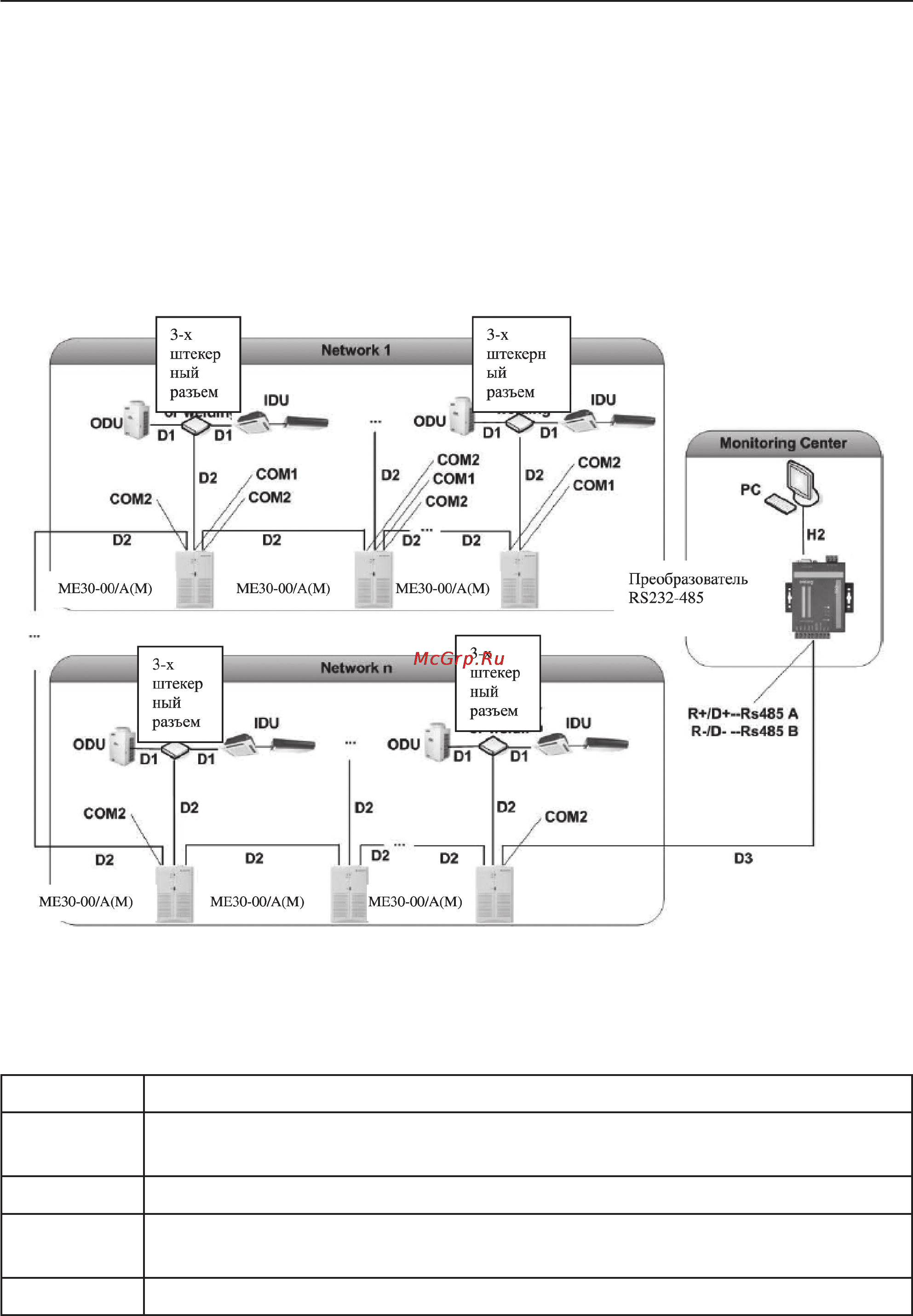

но количесту систем (наружных блоков). Схема рис. 7.1.
Рис. 7.1
Описание коммуникационных кабелей.
Кабель Описание
D1
один конец — патч-корд и другой конец — ХН 4-х жильный штекерный соедини-
тель (2-хжильный провод витой пары V-типа)
D2 патч-корды на двух концах (стандартные части)
D3
патч-корд и другой конец соединения подключены к разъему конвертера
(2-хжильный провод витой пары V-типа).
Н2 9-ижильный кабель с разъемами (стандартные части)
