73
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

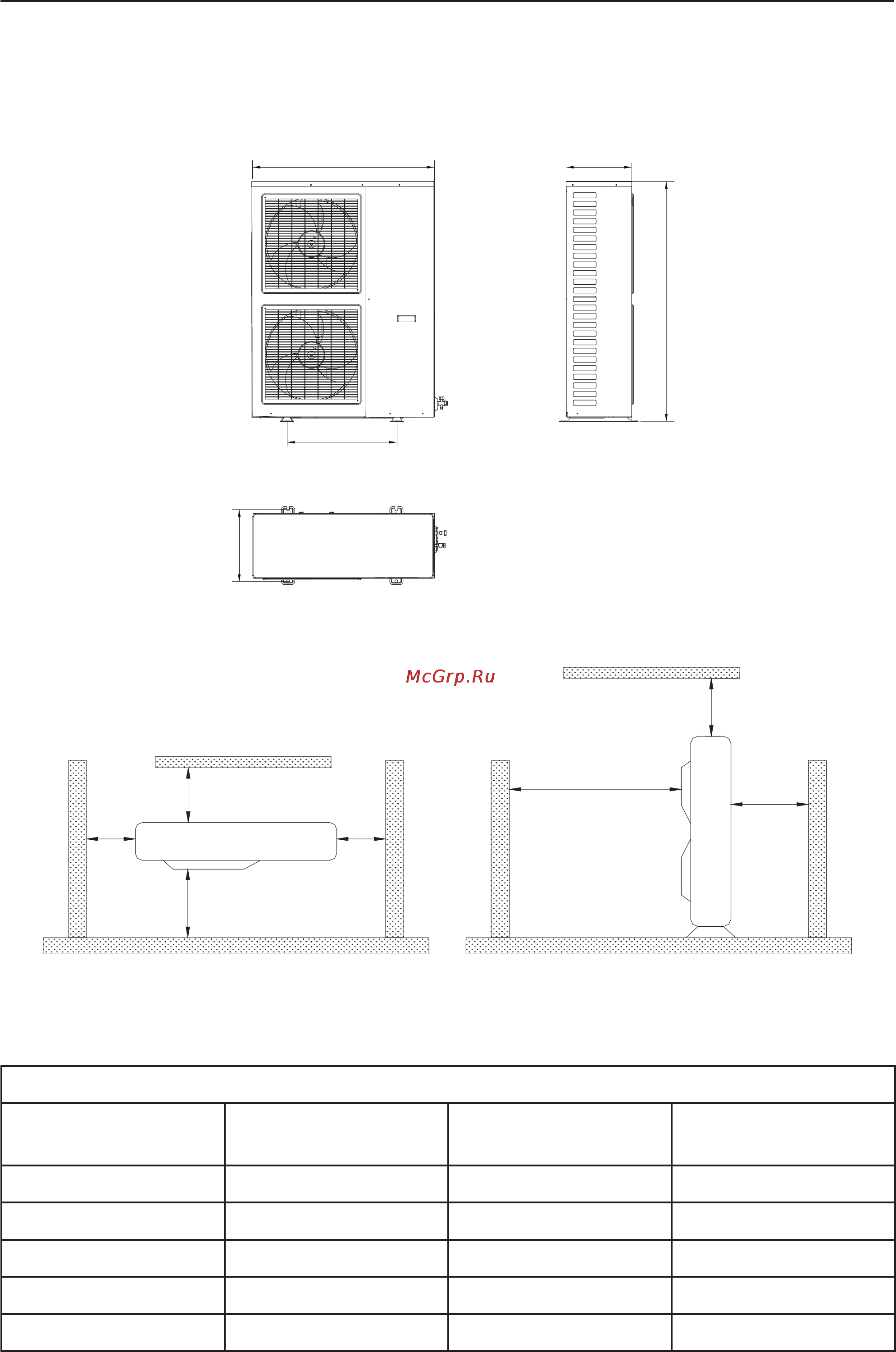

8.4.3 Габаритные и установочные размеры наружного блока
Модели: GMV(L)-Pd100W/NaB-K, GMV(L)-Pd120W/NaB-K, GMV(L)-Pd140W/NaB-K,
GMV(L)-Pd160W/NaB-K, GMV-Pd140W/NaB-M, GMV-Pd160W/NaB-M
8.4.3.1 Требования по размещениию.
˚500 ˚500
˚500
˚500˚2000
˚1000
˚2000
8.5 Требования к монтажу фреонового трубопровода.
8.5.1 Трубы применяемы в системе.
Фреон R410a
Наружный диаметр
(мм)
Толщина (мм)
Наружный диаметр
(мм)
Толщина (мм)
∅6,35
≥0,8
∅22,2
≥1,5
∅9,52
≥0,8
∅25,4
≥1,5
∅12,7
≥1
∅28,6
≥1,5
∅15,9
≥1
∅34,9
≥1,5
∅19,05
≥1
