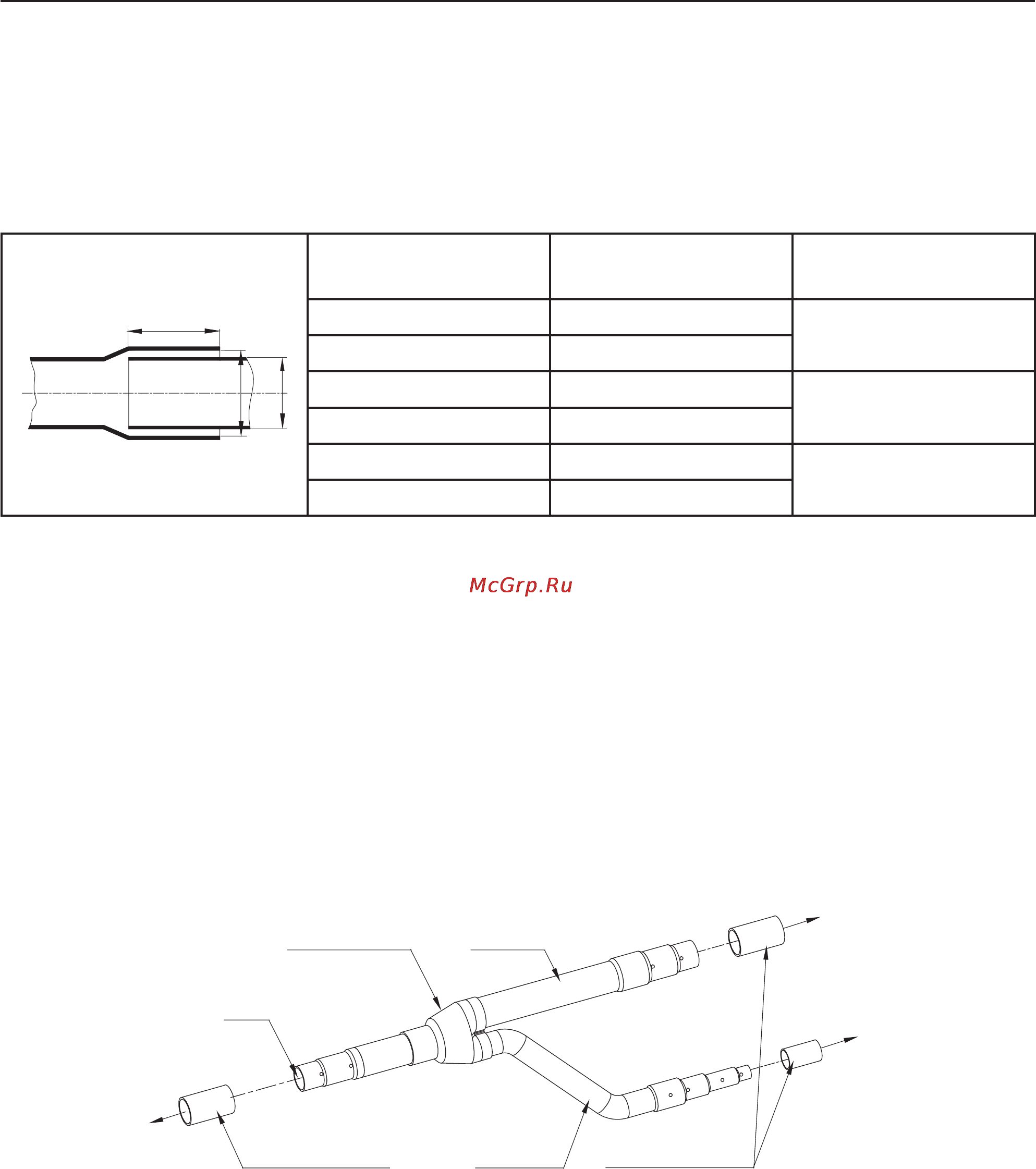

81
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
8.6.7 Сборка медных труб
Медные трубы соединяются внахлест. Должна соблюдаться соосность двух сбороч-
ных труб. Определите место сварки. Для обеспечения правильного монтажного размера
зафиксируйте части трубы для предотвращения их смещения при сварке.
Размеры для сварки медных труб
$
%
'
Наружный диаметр
трубы D, мм
Минимальная длина
сопряжения В, мм
Допустимый зазор
между трубами, мм
∅6,35
6
0,05–0,21
∅9,52, ∅12,7
7
∅15,8
8
0,05–0,27
∅19,05, ∅22,2, ∅25,4
10
∅28,6, ∅31,8
12
0,05–0,35
≥∅35
14
Если установочный зазор будет очень большим, то диаметр большой трубы может
быть уменьшен до соответствующего значения стандартных характеристик.
8.6.8 Установка разветвителя
- Функция разветвителя — разделение потока фреона. Таким образом, подбор и уста-
новка разветвителя является важной частью работы блоков VRF. Основываясь на пра-
вильном выборе, разветвитель должен быть установлен согласно установочным харак-
теристикам.
- Схема подключения Y-образного разветвителя
Ко входу подключается наружный блок, либо предыдущий разветвитель, к выходу
подключается внутренний блок, либо следующий разветвитель.
Y-образный
разветвитель
Выход 1
Вход
Наружный блок
Подсоединяемый
трубопровод
Подсоединяемый
трубопровод
Выход 2
К внутренним блокам
- Установочные характеристики разветвителя
8.6.8.1 Местоположение разветвителя
Разветвитель должен располагаться строго горизонтально, кроме того, два соседних
разветвителя должны находиться в одной плоскости. Между двумя разветвителями
должен находиться учасок прямой трубы длиной не менее 800 мм, расстояние между
разветвителем и изгибом трассы также должно быть не менее 800 мм.
