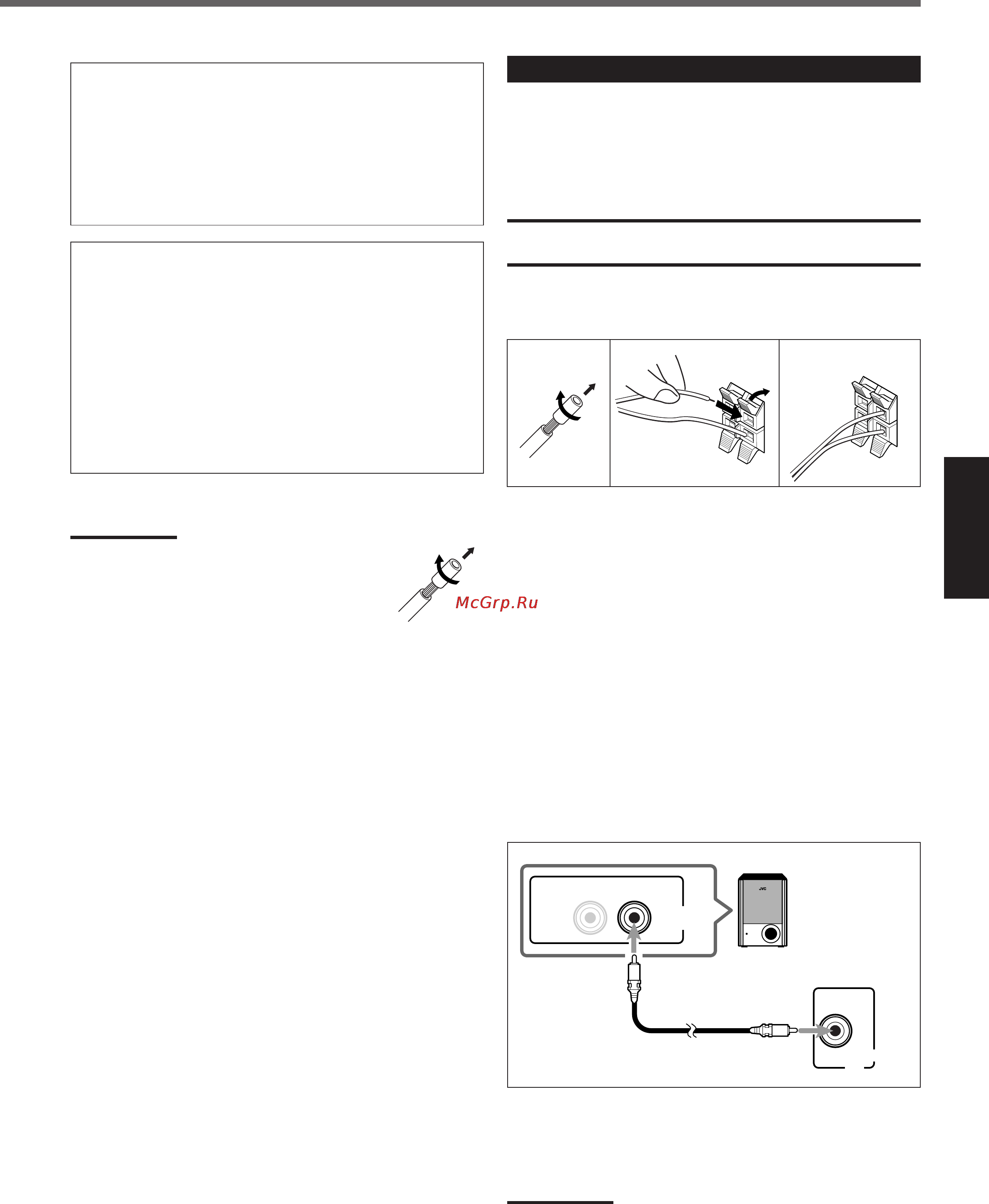

Подключение динамиков
После подключения фронтальных, центрального и тыловых
динамиков и/или сабвуфера для обеспечения наилучшего
качества объемного звучания необходимо ввести
соответствующую информацию о динамиках в память
аппарата. Более подробную информацию см. на стр. 15.
ПРЕДОСТЕРЕЖЕНИЕ:
Используйте динамики, на разъемах которых есть пометка
SPEAKER IMPEDANCE.
Подключение фронтальных, центрального и
тыловых динамиков
Подключите разъемы (+) и (–) на задней панели аппарата к
разъемам (+) и (–) на динамиках.
1 Надрежьте, скрутите, а затем снимите
изоляцию с каждого кабеля динамика (не
входит в комплект).
2 Нажмите на зажим разъема динамика и
удерживайте его нажатым (1), затем вставьте
кабель динамика (2) в разъем.
3 Отпустите зажим.
Подключение сабвуфера
Для усиления басов или воспроизводства оригинальных
низкочастотных сигналов LFE, записанных на цифровом
носителе, к аппарату можно подключить сабвуфер.
С помощью кабеля со штырьковым штекером RCA (не входит
в комплект) соедините входной разъем активного сабвуфера с
разъемом SUBWOOFER OUT на задней панели аппарата.
• См. также руководство по эксплуатации, прилагаемое к сабвуферу.
Примечание:
Сабвуфер может устанавливаться в любом месте, так как басы
являются ненаправленным сигналом. Обычно он располагается
перед слушателем.
Подключение антенны AM (MW/LW)
Вставьте входящую в комплект поставки контурную антенну
АМ (MW/LW) в разъемы AM LOOP.
Поверните антенну в сторону наилучшего приема.
• Если качество приема неудовлетворительное, вставьте в
разъем АМ ЕХТ провод с виниловым покрытием и вытяните
его горизонтально. Контурную АМ (MW/LW) антенну
следует оставить подключенной.
Приммечания:
• Если провод контурной антенны АМ (MW/LW)
имеет виниловое покрытие, удалите это
покрытие, скрутив виниловую изоляцию так, как
показано на рисунке.
• Проверьте, что провода антенн не касаются
других разъемов, соединительных шнуров и
шнура питания, так как это может значительно
ухудшить качество приема.
Подключение антенны FM
Входящую в комплект поставки FM антенну можно
подключить к разъему FM 75 Ω COAXIAL и использовать в
качестве временной меры по улучшению приема.
Вытяните входящую в комплект FM антенну горизонтально.
• Если качество приема неудовлетворительное,
рекомендуется подключать FM наружную антенну (не
входит в комплект). Перед тем, как вставить коаксиальный
кабель сопротивлением 75 Ω (закругляющийся провод
идет к наружной антенне), отсоедините FM антенну,
входящую в комплект.
1
2
SUBWOOFER
OUT
RIGHT
LEFT/MONO
RIGHT
INPUT
(LOW-LEVEL)
Активный сабвуфер
(пример)
