3

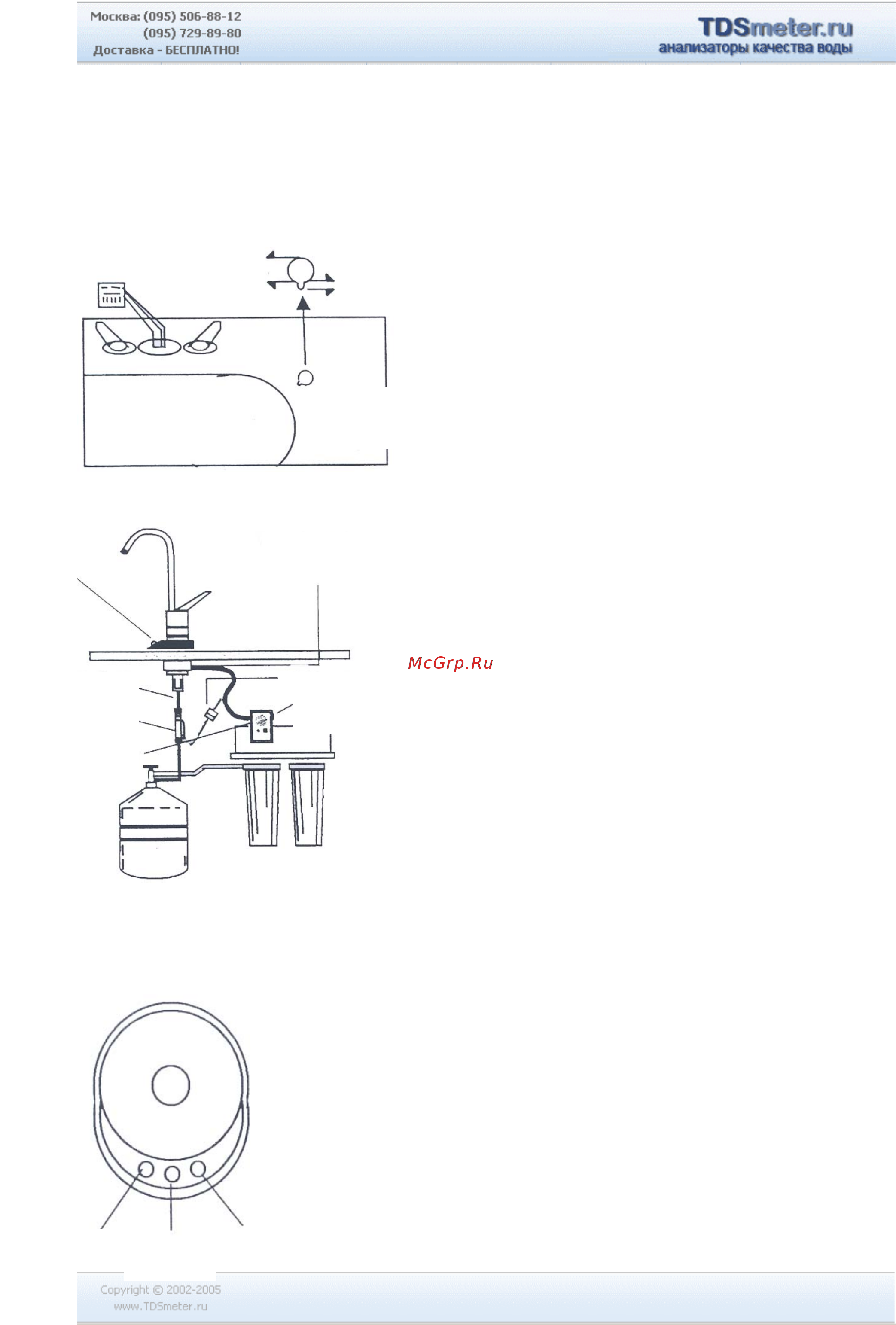

2. УСТАНОВКА
ВНИМАНИЕ! Перед установкой CTM отключите систему очистки
воды!
Рис. А
1. Убедитесь, что прорезь под кран
системы очистки воды соответствует
Рис. А. Диаметр отверстия должен быть
11 мм, дополнительный паз для
проводов 5 мм.
2. Установите светодиодный монитор
(3) под кран системы очистки воды,
пропустив провода вниз.
3. Установите защитный капсюль (4)
внизу, согласно рисунку В, пропустив
провода через прорезь.
Рис. В Порядок установки
4. Зафиксируйте кран гайкой.
5. Подсоедините трубку синего цвета во
входное отверстие в нижней части
крана. Заверните гайку.
6. Трубку от накопительной емкости
подсоедините к другой части сенсора.
Отверните пластиковую гайку. Вставьте
трубку в гайку, чтобы она выходила на
1см. Заверните гайку.
7. Подключите 2х контактный разъем
сенсора к ответному контакту монитора
(3)
8. Подключите 6-и контактный разъем к
процессору (1). Включите процессор
клавишей ON.
9. Убедитесь, если идет вода, зеленая
лампа мигает.
3. ПОРЯДОК РАБОТЫ МОНИТОРА
Вы открыли воду и если:
1. Горит зеленая лампа: нет изменений за период
(моргание 3-4 раза)
2. Горит желтая лампа: использование
фильтрующего элемента свыше 80% (частое
моргание 7-8 раз)
3. Горит красная лампа: использование
фильтрующего элемента свыше 100% (частое
моргание 20 раз, идет звуковой сигнал)
11мм
5мм
Прорезь
для крана
Защитный
капсюль
Соед. трубка
Сенсор
2х контактный разъем
6и контактный
разъем
Процессор
зеленый
желтый
красный
