8.11
Отключение по высоте подъема (HHA) (o)

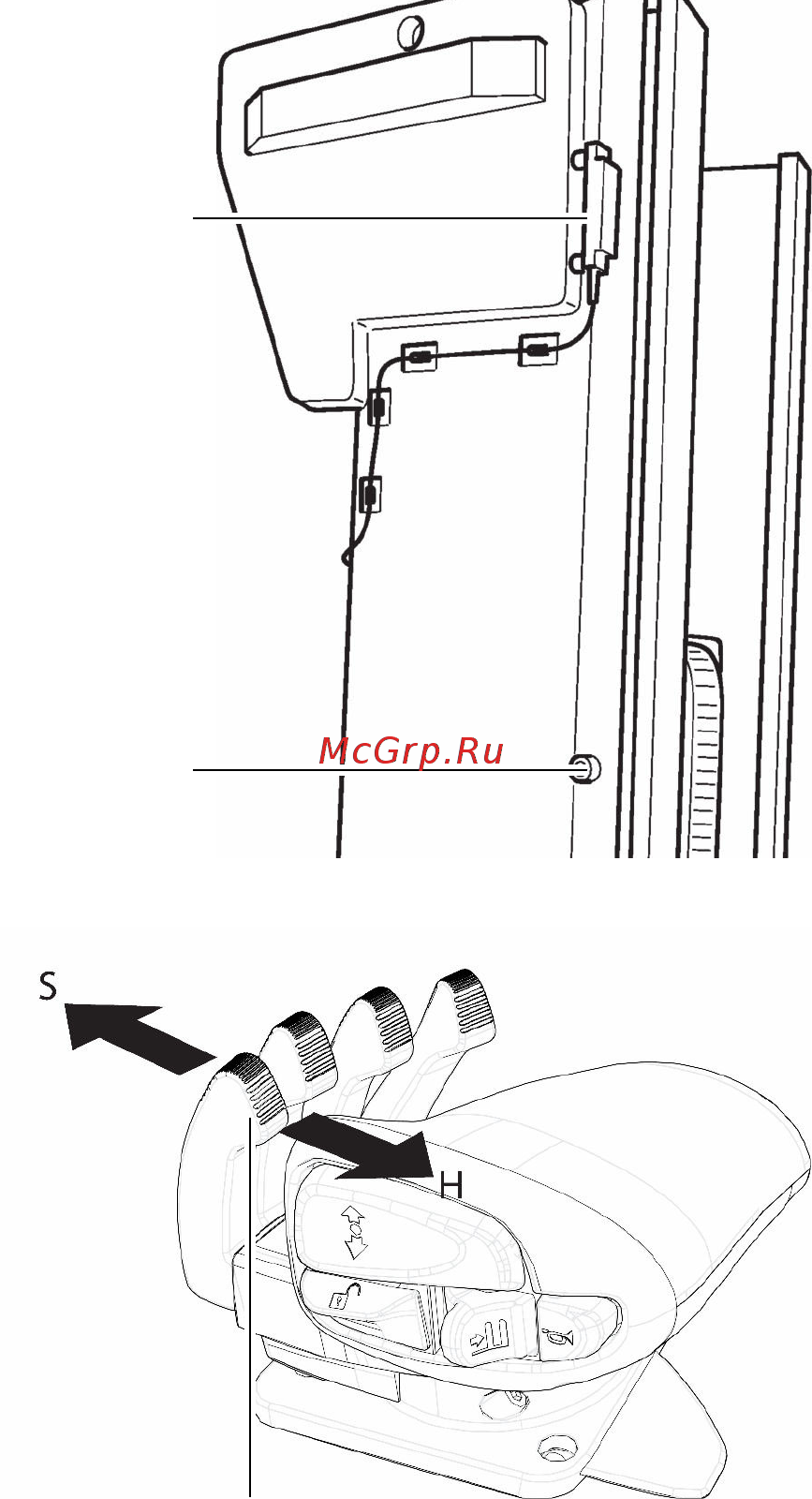

Схема отключения по высоте подъема
представляет собой электрический
ограничитель высоты подъема для
ограничения максимальной высоты
подъема на участке подъема мачты.
Высота отключения определяется
магнитом (166). Если выключатель
(165) и магнит (166) находятся на
одной высоте, двигатель насоса
отключается и функция подъема
блокирована.
Z
В случае опции предварительного
выбора высоты подъема (o) или опции
operationCONTROL (o) отсутствует
магнитный переключатель на мачте.
Перемыкание схемы отключения
подъема без кнопки перемыкания
Процесс настройки
• Рычаг SOLO-PILOT (129) или MULTI-
PILOT (82) один раз установить в
нейтральное положение.
• Потянуть рычаг SOLO-PILOT (129)
или MULTI-PILOT (82) в направлении
H, см. страницу 112
Отключение по высоте подъема
перемкнуто.
Функция подъема может выполняться с уменьшенной скоростью подъема.
129
165
166
174
05.19 ru-RU
