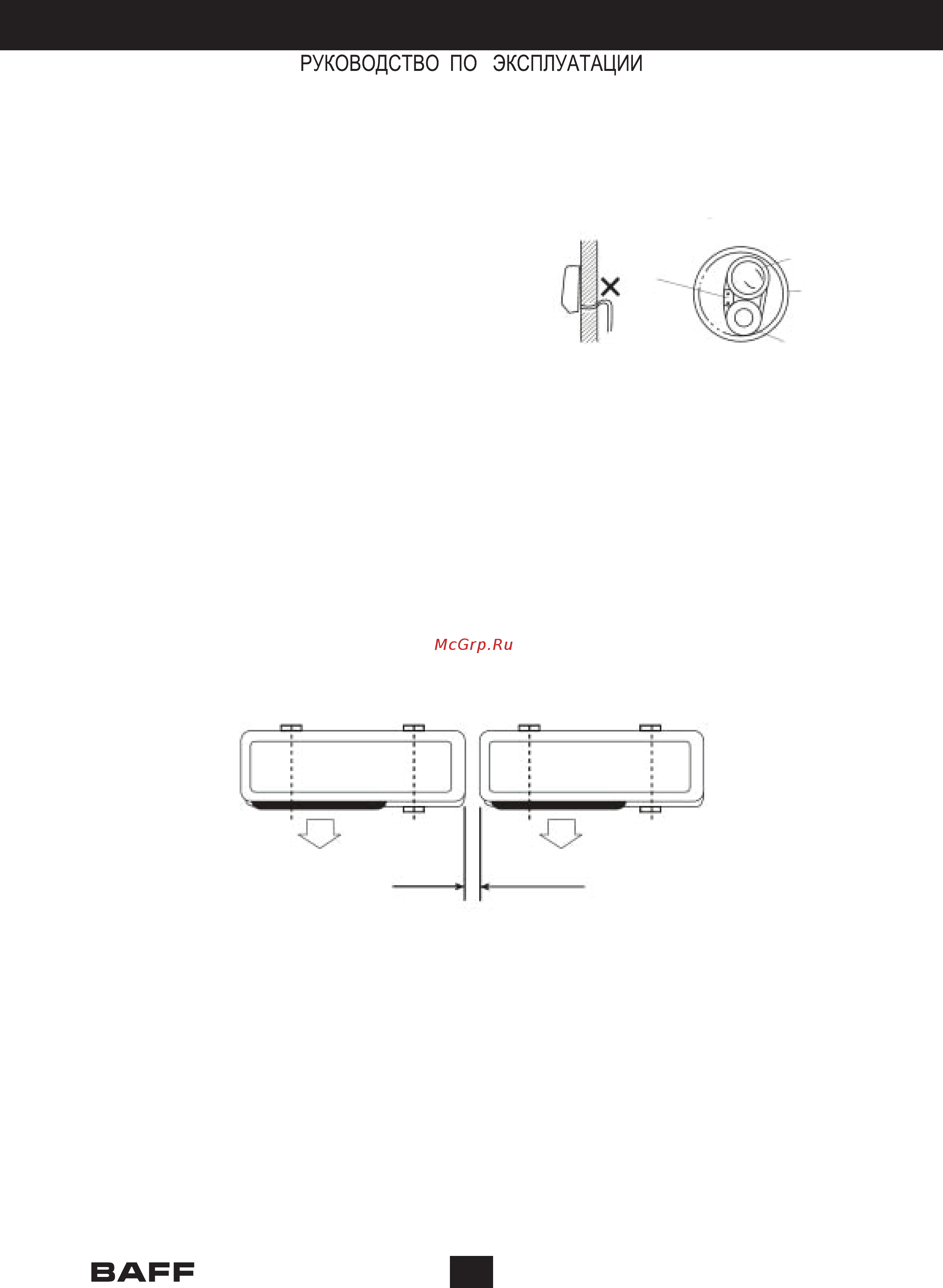

Рис .5

Провода

Дренажный

шланг

Соединительный

шланг

Внутристенная

ру

ба

Дренажный

шланг

300 мм (1’) минимум

Проверка:

А. Убедитесь, что верхние и нижние крючки надёжно

закреплены.

Б. Убедитесь, что кондиционер закреплен без

перекосов.

В. Дренажный шланг не должен загибаться вверх (Рис.

5).

Г. Дренажный шланг должен находиться ниже других

шлангов (Рис. 5).

Монтаж внешнего блока

- Постарайтесь доставить кондиционер к месту установки в оригинальной упаковке.

- Поскольку центр тяжести кондиционера не совпадает с геометрическим центром, с особой

осторожностью следует поднимать кондиционер при помощи подъёмных канатов.

- Во время перевозки внешний блок нельзя наклонять более чем на 45°. (Не храните кондиционер в

горизонтальном положении.)

- Используйте дюбеля для закрепления опоры для кондиционера на стене.

- Используйте болты и гайки для надёжного закрепления внешнего блока на опоре и выравнивания

кондиционера.

- Если кондиционер установлен на стене или крыше, он должен быть надёжно закреплен, чтобы

выдержать землетрясение или сильный ветер.

Расстояние между параллельно установленными устройствами

Стандартное соединение шлангов и продувка воздухом

- Данная процедура соединения шлангов и продувки воздухом не относится к системам с

быстрым монтажом

Стандартное соединение шлангов

Ни пыль, ни инородные тела, ни влага не должны попадать внутрь системы кондиционирования.

Поэтому необходимо с особой осторожностью производить соединение шлангов. Постарайтесь

избежать излишнего сгибания шлангов, иначе шланги могут треснуть. При соединении шлангов

необходимо использовать соответствующий инструмент для того, чтобы было приложено

необходимое усилие при закручивании (см. Таблицу 1). Слишком большое усилие может привести к

повреждению соединения, а слишком слабое усилие может привести к утечкам.
