Установка и подключение
8

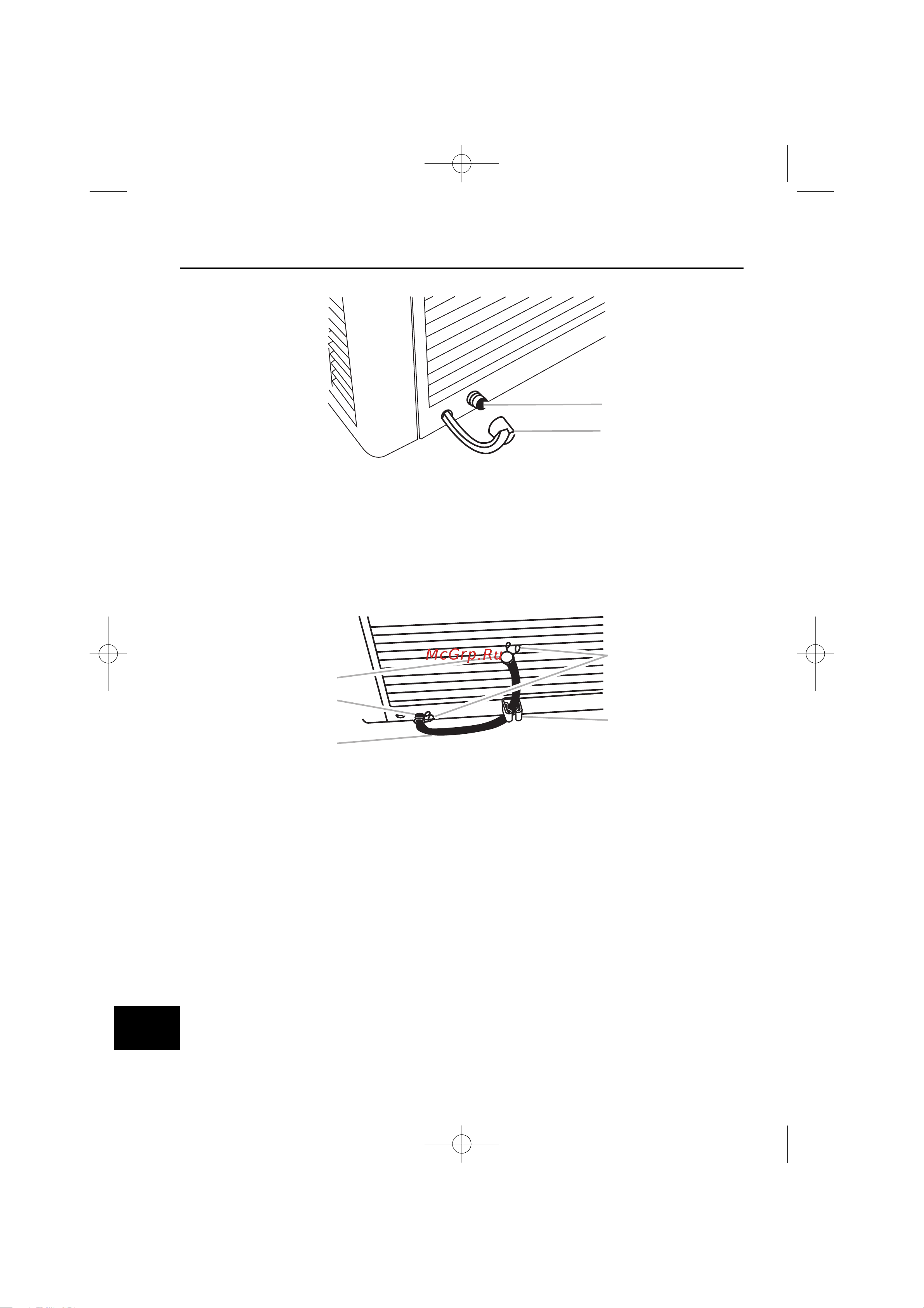

Рис. 4.2
4.2.5 Перед началом работы к дренажному отводу присоедините дренажный
шланг, который входит в комплект поставки. Для закрепления шланга используется
фиксатор и зажим.
Рис. 4.3
4.2.6 Внимание! При переполнении поддона конденсатом кондиционер
прекращает работу и на ЖК*дисплее высвечивается ошибка E8.
Необходимо слить воду из поддона при помощи шланга рис. 4.2 и перезапустить
кондиционер.
4.3 Установка воздухоотводящей трубы
4.3.1 Порядок установки воздухоотводящей трубы
• Подключите квадратный конец воздухоотводящей трубы к порту в соответст/
вии рис. 4.4).
A. Дренажный отвод
B. Пробка
A
B
A. Пробка
B. Отвод дренажный
C. Трубка дренажная
D. Зажим
E. Фиксатор
A
B
C
D
E
mobil GPCN12A2NK3CA nn.qxp 17.06.2011 16:04 Page 8
