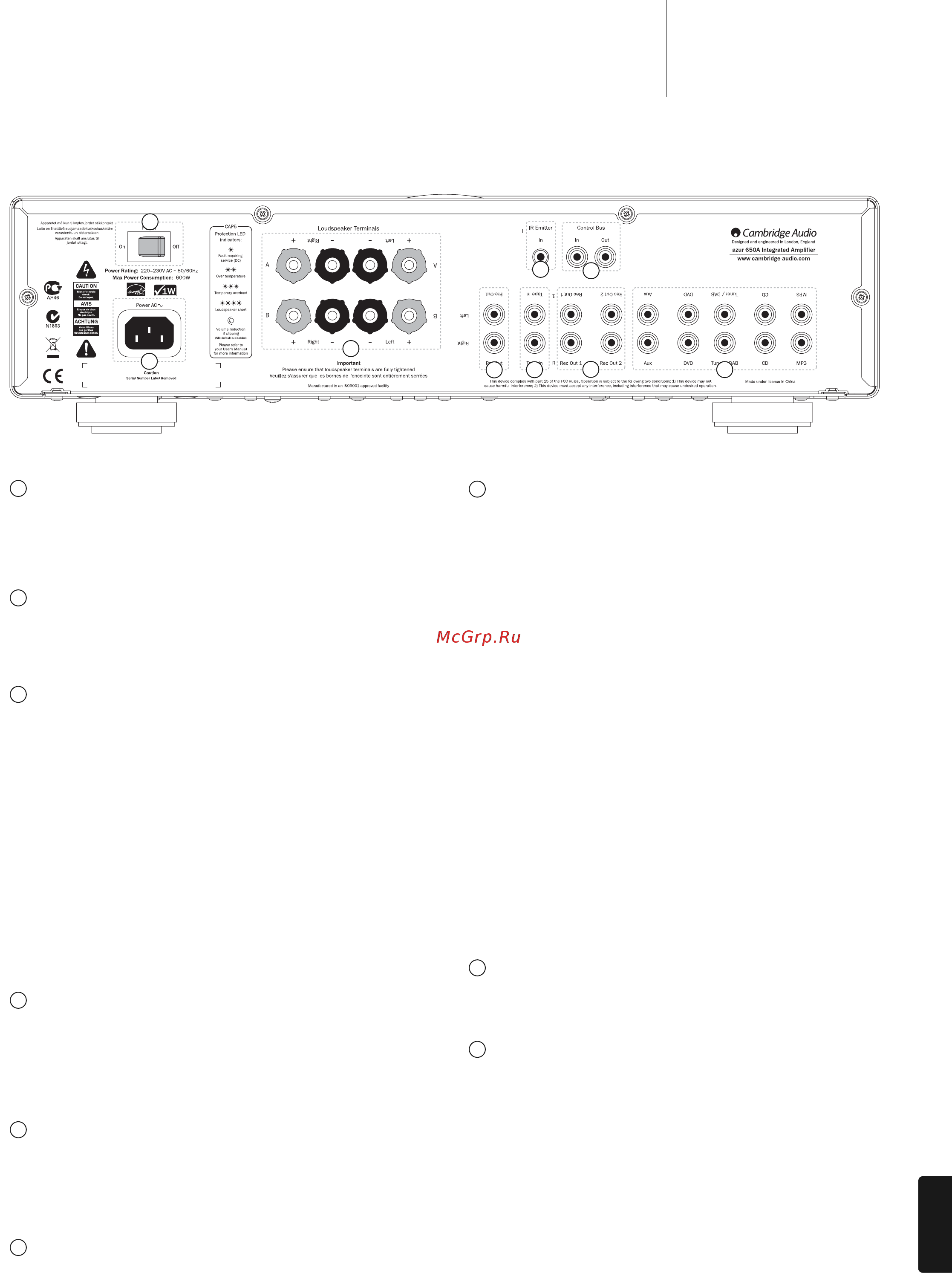

Контакты задней панели
Выключатель Power On/Off
Включает и выключает прибор. Данный переключатель является
основным устройством включения/выключения, который при
выключении отменяет действие кнопки Standby/On (Ожидание/Вкл.)
на передней панели устройства и на пульте дистанционного
управления.
Разъем питания переменного тока
После выполнения всех соединений с усилителем подключите
силовой кабель переменного тока к соответствующей сетевой
розетке и включите устройство. Теперь ваш усилитель готов к
использованию.
Loudspeaker Terminals (Клеммы динамиков)
Доступны два комплекта клемм колонок: А (основные клеммы
колонок, верхний ряд) и В (вспомогательные переключаемые
клеммы колонок, нижний ряд). Подсоедините провода от колонки
левого канала к ЛЕВОЙ положительной и отрицательной клеммам,
а провода от колонки правого канала к ПРАВОЙ положительной и
отрицательной клеммам. В каждом случае красная клемма является
положительным выходом, а черная клемма – отрицательным
выходом.
Следует уделить особое внимание на то, чтобы отдельные жилы
проводника не замкнули накоротко выводы динамика. Убедитесь в
том, что клеммы динамика надежно затянуты для обеспечения
хорошего электрического соединения. Если винты клемм затянуты
слабо, то это может повлиять на качество звучания.
Используя колонки А и В, можно легко и недорого создать простую
многокомнатную систему.
Примечание: При использовании двух пар колонок используйте
колонки с номинальным сопротивлением 8 Ом.
IR (Infrared) Emitter In (Приемник
инфракрасных (ИК) сигналов Управления)
Позволяет принимать усилителем модулированные ИК-команды от
многокомнатных систем или систем ИК-ретранслятора. Полученные
здесь команды не повторяются на выходе шины управления. Более
подробная информация приведена в разделе «Пользовательская
установка».
Control Bus
In (Вход) Позволяет принимать усилителем немодулированные
ИК-команды от многокомнатных систем или систем
ИК-ретранслятора.
Out (Выход) Выдает команды от шины управления к другому
устройству.
Pre-Out (Выход предусилителя)
Подсоедините эти гнезда к входам на внешнем(-их) усилителе(-ях)
мощности, например, модели 840 W Cambridge Audio или активному
сабвуферу и т. д.
Tape In (Ввод с ленточного носителя)
Подсоедините к деке или к разъемам аналогового выхода мини-
диска, портативного цифрового музыкального плейера или устройства
записи компакт-дисков, используя соединительный кабель от
разъемов «Line Out» устройства записи к разъемам «Tape In»
усилителя.
Цепь ввода данных с ленточного носителя в модели 550А/650В
«контролирующего» типа отличается от других пяти входов. Для
пяти обычных входов источник, выбранный для прослушивания,
также отправляется через выходы Rec 1/Rec 2 для записи. Тогда
текущий прослушиваемый и (возможно) записываемый источник
отображается на передней панели соответствующим голубым
светодиодом.
Однако, когда выбран вход «Tape Mon», загорается второй СИД-
индикатор, указывая на то, что теперь прослушивается вход ‘Tape
Monitor’ и сигнал с другого источника передается на выходы записи
«Rec1/Rec2» для записи. Записываемый источник показывается
первым СИД-индикатором и может быть заменен посредством
нажатия на кнопку другого источника. Для отключения входа «Tape
Monitor» просто еще раз нажмите на кнопку «Tape Mon», отключая
эту функцию.
Такая функция особенно полезна при использовании аналоговых
кассетных приставок с тремя головками, с которыми можно
одновременно воспроизводить записываемый сигнал (через третью
головку) параллельно с его записью. Тогда можно, включая или
выключая вход Tape Monitor (контроль пленки), непосредственно
сравнивать в реальном времени оригинальный и записываемый
сигнал, чтобы иметь возможность отрегулировать параметры записи
на магнитофоне. (Подробности см. в руководстве по эксплуатации
аналоговой кассетной приставки с тремя головками.)
Record Out 1/2 (Выход записи 1/2)
Эти два аналогичных выходных разъема могут быть подключены к
ленточной деке или к аналоговым разъемам «Record In» мини-диска
или записывающего дисковода компакт-дисков.
Aux, DVD, Tuner/DAB, CD, MP3
Эти входы подходят для любого оборудования с линейным
источником, например, DVD-проигрывателя, DAB или FM/AM
радиоприемника, проигрывателя компакт-дисков, MP3 проигрывателя
и т. д.
Примечание: Эти входы предназначены лишь для аналоговых
аудиосигналов. Они не должны подключаться к цифровому выходу
плейера компакт-дисков или любого другого цифрового устройства.
Подключение проигрывателя
Если вы хотите подключить проигрыватель без встроенной
фоноплатформы, необходимо использовать внешнюю фоноплатформу,
например, наши модели 540Р или 640Р. Узнайте подробную
информацию у своего дилера Cambridge Audio.
Примечание: У немногих проигрывателей есть встроенные
фоноплатформы, в таком случае нет необходимости использовать
отдельный усилитель фоноплатформы. Если вы не уверены, см.
инструкцию по эксплуатации проигрывателя.
