54

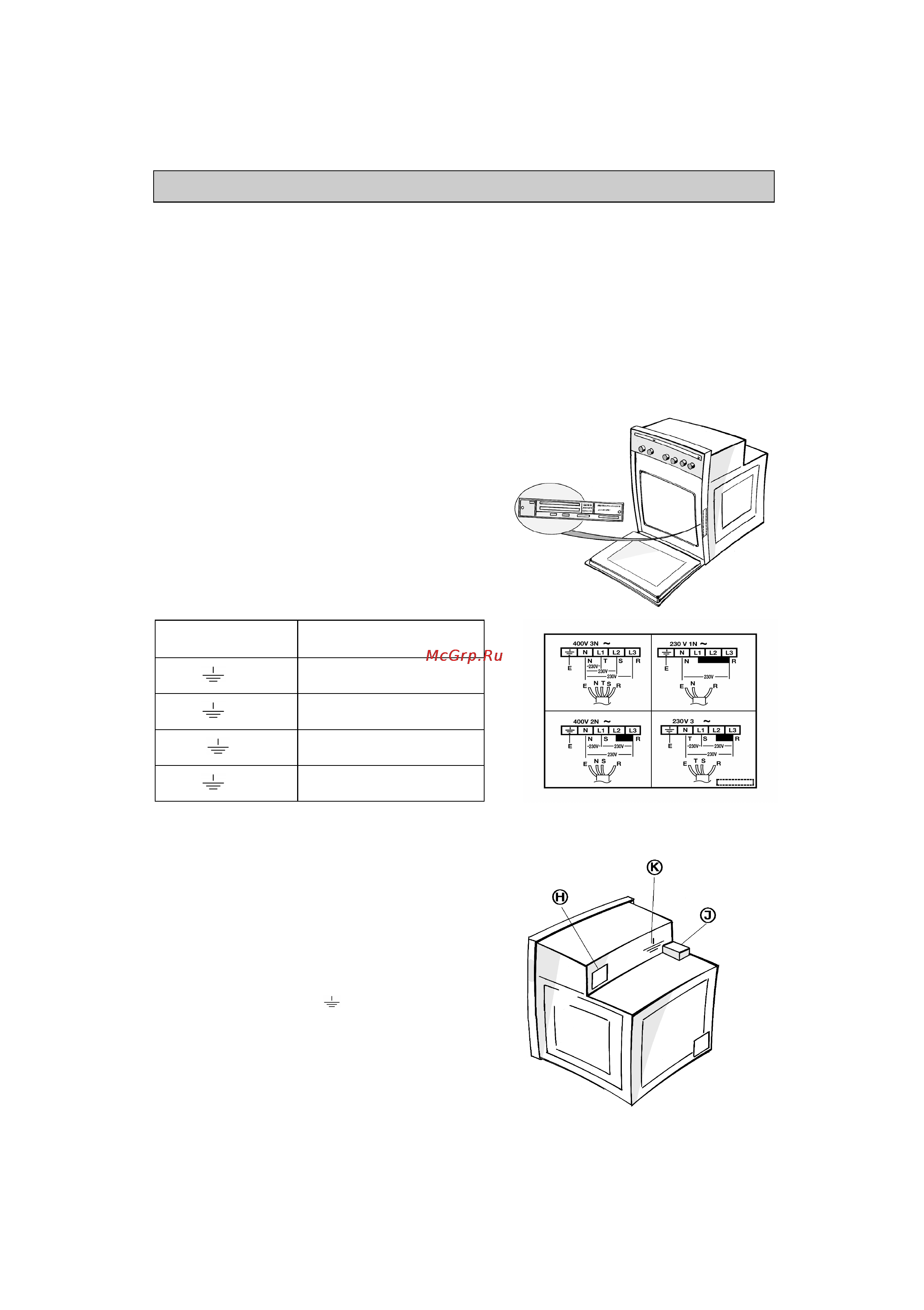

Подключите духовку к электрической сети
•
Проверьте, чтобы указанное на паспортной
табличке напряжение соответствовало
напряжению сети в вашем доме. Номер
сервисного обслуживания находится
на передней кромке полости духовки
(видна, когда дверь духовки открыта).
•
Используйте силовой кабель типа H05RRCF
(минимальная длина: 800 мм).
• Внимание: Все электрические части
духовки работают при напряжении 230M240
В. При подключении к 400 В проследите,
чтобы к духовке поступало напряжение
230M240 В, как показано в таблице.
Соединение плиты и духовки
•
До подключения духовки к электрической
сети проверьте, чтобы плита была соединена
с духовкой, как указано в описании прибора.
•
Соедините 3Cполюсные и 4Cполюсные
разъемы с соответствующими разъемами
духовки. 3Cполюсные разъемы (
H
)
расположены с задней стороны справа
панели управления, 4Cполюсный разъем (
J
)
находится в верхнем левом углу духовки
(смотри рисунок).
•
Соедините зачищенный желтоCзеленый
провод заземления ( ) (
K
) плоскости
готовки с винтом, находящимся около
3Cполюсного разъема.
ПРЕДУПРЕЖДЕНИЕ НЕ ПОДКЛЮЧАЙТЕ
ПРИБОР К СЕТИ, ПОКА НЕ ЗАВЕРШИТЕ
СОЕДИНЕНИЕ ДУХОВКИ И ПЛИТЫ.
•
Вмонтируйте духовку в кухонную мебель.
Проверьте, чтобы не был пережат силовой
кабель.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Проводники X
штук
Электрическое
подключение
1Н+
~
H05 RRCF 3X4 кв. мм
2Н+
~
H05 RRCF 4X2,5 кв. мм
3+
~
H05 RRCF 4X2,5 кв. мм
3Н+
~
H05 RRCF 5X1,5 кв. мм
• Следите за тем, чтобы прибор
был установлен и подключен
к электрической сети
квалифицированным мастером
в соответствии с инструкциями
изготовителя и согласно местным
правилам.
• Монтажник несет ответственность
за правильное электрическое
подключение прибора и за соблюдение
соответствующих правил безопасности.
• Прибор должен подключаться к сети
через всеполюсный размыкающий
выключатель с минимальным
зазором между контактами 3 мм.
• Заземление прибора является
обязательным по закону.
• Не пользуйтесь переходниками
и удлинителями.
• После установки духовки
ее электрические части должны
быть скрыты и недоступны.
