Alligator Tracker GPS-модуль [13/20] Схема подключения
![Alligator Tracker GPS-модуль [13/20] Схема подключения](/views2/1412728/page13/bgd.png)
13

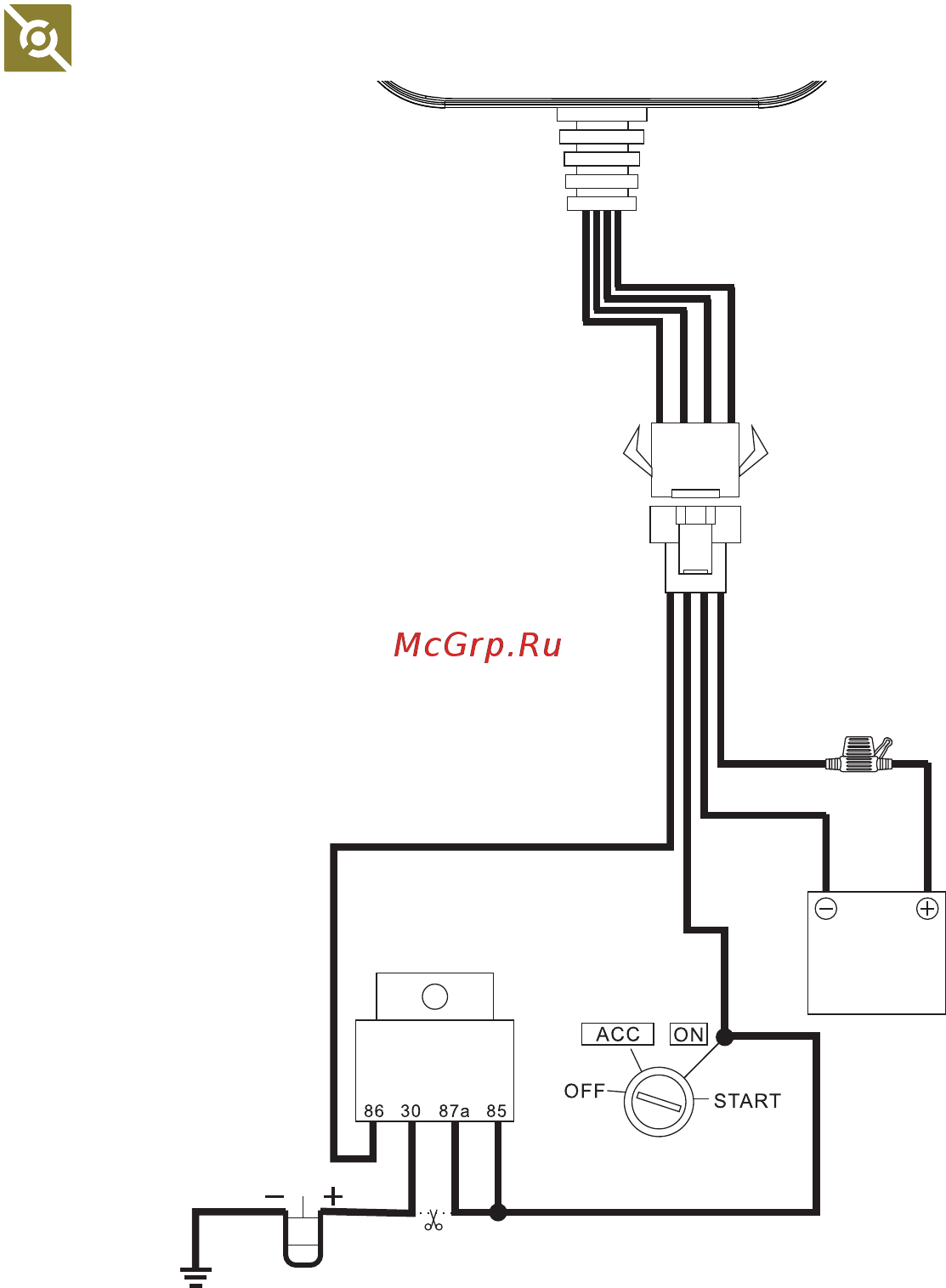

СХЕМА ПОДКЛЮЧЕНИЯ
Желтый
Оранжевый
Черный
Красный
Ключ зажигания
Топливный
насос
Предохранитель 2 A
Аккумулятор
12 В
Реле
12 В
ВНИМАНИЕ!
• Напряжение реле, входящего в комплект поставки, составляет 12 В. Для подключения
устройства к бортовой сети с напряжением, отличным от 12 В, Вам следует дополнитель-
но приобрести подходящее реле.
• Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
• Красный провод устройства должен быть подключен к плюсовой клемме аккумуля-
тора после блока предохранителя.
• Черный провод устройства должен быть подсоединен к отрицательной клемме
аккумулятора.
• Желтый провод устройства должен быть подключен к цепи зажигания.
• Оранжевый провод должен быть подключен к клемме # 86 реле блокировки.
