PYCCКИЙ
4 Подсоединение при использовании
настольной подставки

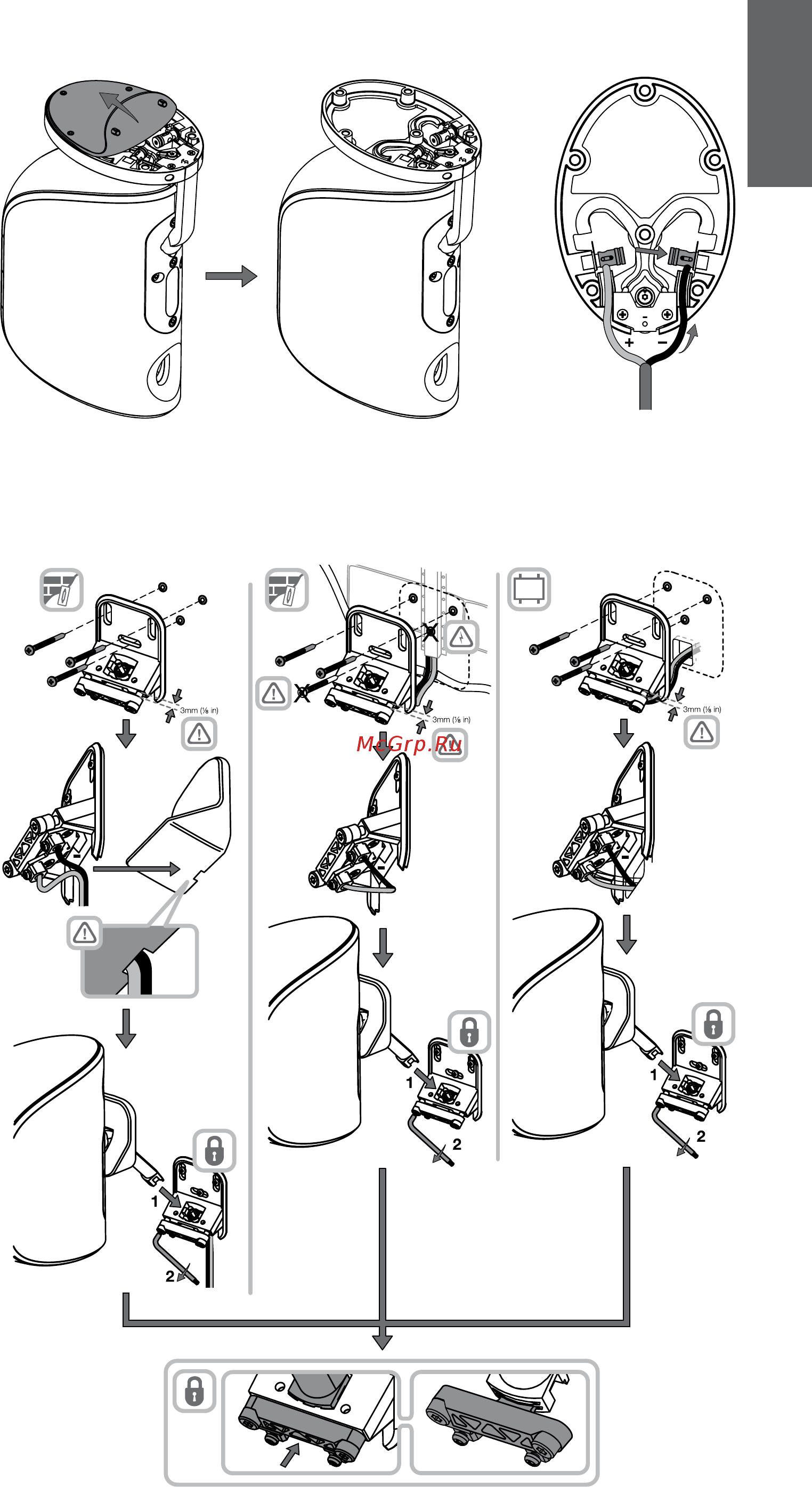

Снимите резиновый мат с нижней части
подставки (Figure 15).
Удалите внешнюю оболочку кабеля на
длину 75 мм (3 in) так чтобы обнажить два
внутренних, защищенных изоляцией провода.
Зачистите плюсовой и минусовой концы на
10 мм (3/8 in) голого провода. Если провода
многожильные, скрутите жилы так, чтобы
образовались аккуратные концы.
Пропустите каждый из проводов через
соответствующее отверстие в тыльной стороне
основания, соблюдая указанную на нем
полярность. Провода должны войти в каналы
и выйти одновременно на уровне боковых
отверстий в пружинных клеммах.
Надавите на концы пружинных клемм до упора
и всуньте провода в них. Затем отпустите
клеммы и они зажмут проводники.
Установите на место резиновый мат.
5 Установка и подсоединение колонки
с помощью настенного кронштейна
ПРЕДОСТЕРЕЖЕНИЕ!
Не прикрепляйте АС к потолку. Заранее
определите, как пройдет кабель до кронштейна
– по стене (только снизу), или будет заделан
в штукатурку, или же пройдет внутри полости
в гипсокартонной конструкции стены. Если
кабель прокладывается внутри стены или в
слое штукатурки, сделайте это до фиксации
кронштейна по месту и оставьте хвостик
длиной 50 мм с со снятой внешней оболочкой.
Убедитесь, что кабель не помешает
прохождению в стене шурупов, крепящих
кронштейн. Например, если кабель проходит
через штукатурку сверху, не ставьте
центральный шуруп.
Если кабель прокладывается по поверхности
стены, сначала закрепите настенный
кронштейн. Кабель не должен огибать опорную
платформу кронштейна, когда крышка будет на
месте. В крышке имеется только одна прорезь,
поэтому кабель должен заходить в нее именно
с этой стороны.
С помощью спиртового уровня правильно
приложите кронштейн к стене и наметьте в
ней отверстия. Просверлите стену и вставьте
подходящие дюбеля (шурупы и дюбеля в
комплект не входят).
Если кабель прокладывается по поверхности
стены снизу, удалите заглушку на нижней
стороне кронштейна, чтобы пропустить кабель.
Зачистите конец кабеля длиной 10 мм (3/8 in) и
аккуратно скрутите его жилы. Вставьте провод
в винтовой разъем, соблюдая правильную
полярность, как показано на рисунке. Снимите
настольную опору, следуя инструкциям
раздела 3.1.
Сдвиньте крышку по ножке колонки. Убедитесь,
что зажим свободен и вставьте ножку
колонки до упора в настенный кронштейн.
Затем затяните два болта и зафиксируйте ее
замком, используя прилагаемый в комплекте
торцевой ключ, пока не будет выбрана слабина.
Сдвиньте крышку назад по ножке и защелкните
ее в настенном кронштейне. Проверьте,
зацепил ли сужающийся захват зажима
канавку на стержне. Не перезатягивайте
соединение.
Надвиньте крышку обратно на стержень и
добейтесь, чтобы она со щелчком встала на
место в кронштейне.
5
Figure 15
Figure 16
+
+
+
