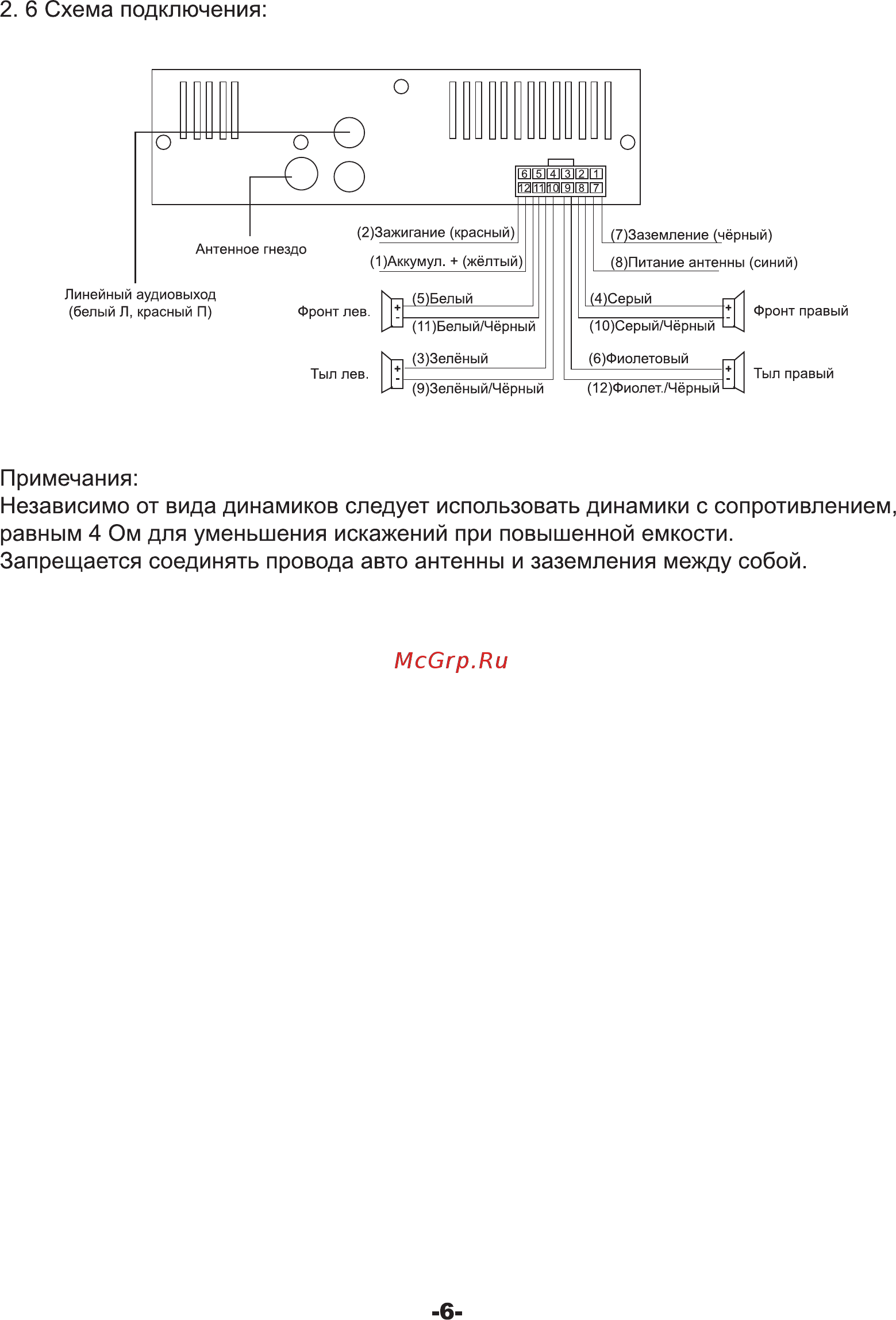

2 6 Схема подключения 2 3ажигание красный Антенное гнездо Линейный аудиовыход белый Л красный П 1 Аккумул жёлтый Фронт лев 7 3аземление чёрны й 8 Питание антенны синий 5 Белый 4 Серый 11 Белый Чёрный 10 Серый Чёрный З Зелёный б Фиолетовый 9 Зелёный Чёрный 12 Фиолет Чёрный Фронт правый Тыл правый Тыл лев Примечания Независимо от вида динамиков следует использовать динамики с сопротивлением равным 4 Ом для уменьшения искажений при повышенной емкости Запрещается соединять провода авто антенны и заземления между собой 6
