Ru
11
Подключения
Подключения
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
После завершения всех подключений между устройствами подключите силовой кабель.
Используйте только поставляемый силовой кабель.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
! Подключите данное устройство к компьютеру напрямую через кабель USB.
! Используйте кабели USB, соответствующие спецификации USB 2.0.
! Концентраторы USB не могут использоваться.
! При подключении с помощью кабеля LAN используйте кабель STP (экранированный CAT5e).
! Не отсоединяйте LAN кабель, если музыкальные файлы и/или информация используется совместно через PRO DJ LINK.

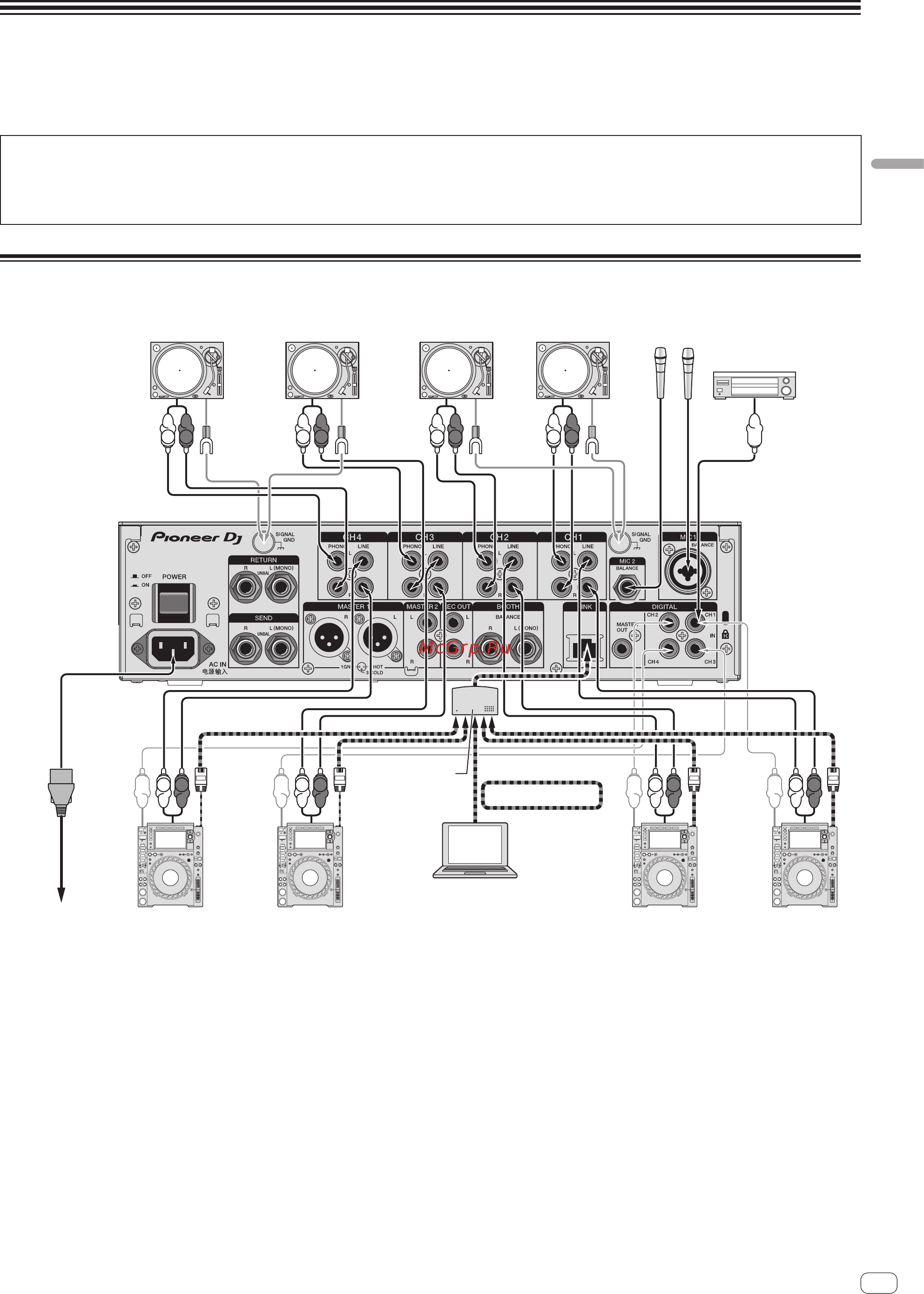

Подключение входных терминалов
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
PRO DJ LINK
1
DJ проигрыватель Pioneer DJ
rekordbox
К розетке
Аналоговый
проигрыватель
Аналоговый
проигрыватель
Аналоговый
проигрыватель
Аналоговый
проигрыватель
Компьютер
DJ проигрыватель Pioneer DJ
Концентратор
-коммутатор
Микрофон
Цифровое
аудиоустройство
1 Подробнее о PRO DJ LINK, смотрите
О PRO DJ LINK
на стр. 15 .
Подключение NXS-GW к PRO DJ LINK позволяется использовать сервис KUVO.
Прежде чем использовать KUVO, ознакомьтесь со способом подключения и порядком работы на следующем сайте.
http://kuvo.com/kuvoweb/docs/configulation_guide/ConfigurationGuide.pdf
