13
Русский
Подготовка к эксплуатации

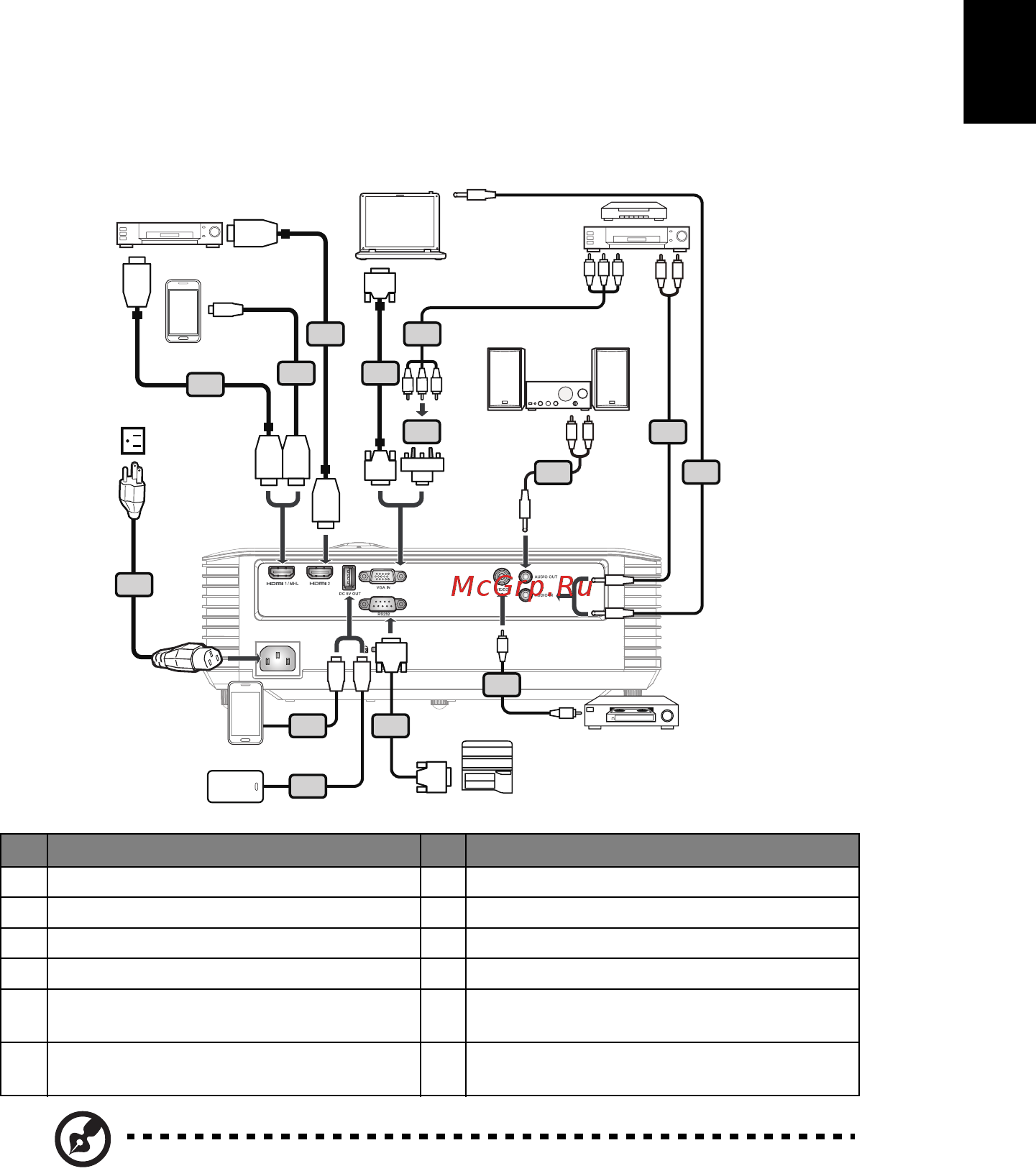

Подключение проектора
(Тип А)
Примечание 1. Для обеспечения надлежащей работы проектора
с компьютером убедитесь, что частота обновления экрана
совместима с проектором.
Примечание 2. Функции зависят от определения модели.
Примечание 3.
При длине более 5 м для USB кабеля требуется
включенный удлинитель.
Примечание 4. Для включения функции MHL в некоторых
мониторах требуется конвертер (который поставляется
производителем смартфона).
Примечание 5. Выходной разъем USB постоянного тока 5 В
поддерживает вывод питания 5 В/2,0 А для зарядки
дополнительного внешнего аккумулятора только в том случае,
если источник MHL не обнаружен.
# Описание # Описание
1 Кабель питания 7 Кабель аудио Jack/RCA
2 Кабель HDMI 8 Аудиокабель со штекерами
3 Кабель MHL (MicroUSB-HDMI) 9 Кабель композитного видеосигнала
4 Кабель VGA 10 Кабель RS232
5 Переходник с VGA на компонентный
(HDTV) интерфейс
11 USB кабель для зарядки устройства
6 Кабель компонентного видеосигнала с
3-мя разъемами RCA
RS232
RS232
RS232
HDTV adapter
5
6
RBG
R
BG
D-Sub
D-Sub
4
HDMI
HDMI
HDMI
HDMI
2
HDMI
3
USB
MHL
R
W
7
R
W
Y
Y
9
1
10
11
11
2
7
8
Аудиовыход
Проигрыватель DVD
Проигрыватель
DVD
ТВ-приставка,
приемник HDTV
Смартфон
Выход видео
Внешний аккумулятор
