4
Русский

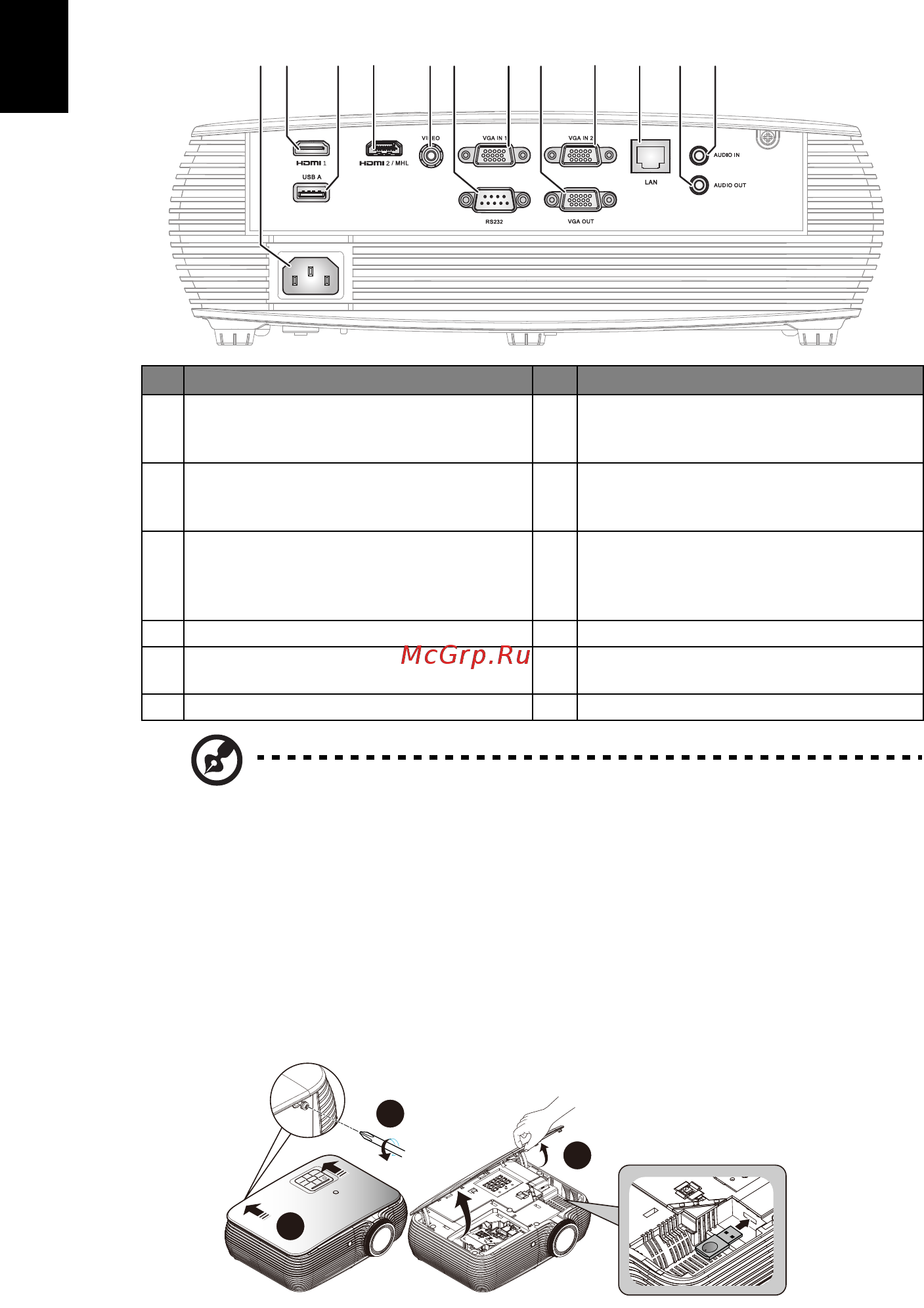

Задняя сторона
Примечание: Функции зависят от определения модели.
Установка комплекта беспроводного проектирования Acer
(UWA3)
Если вы приобрели комплект беспроводного проектирования Acer (UWA3),
следуйте приведенным ниже этапам установки.
1 Для удаления винта крышки используйте отвертку. (Рис. a)
2 Надавите на крышку по направлению задней стороны проектора. (Рис. b)
3 Откройте верхнюю крышку. (Рис. c)
4 Установите адаптер. (Рис. d)
# Описание # Описание
1 Гнездо питания 7 Аналоговый сигнал ПК/HDTV/
компонентный Входной разъем видео
(VGA IN 1, VGA IN 2)
2 Разъем HDMI 1 8 Разъем выхода для сквозного
подключения монитора (только для
входа VGA IN 1)
3 Разъем USB (заряд устройства,
отображение USB, а также поддержка
функции прокрутки страницы вверх или
вниз с помощью мыши)
9 LAN (RJ45 Port для 10/100M Ethernet)
4 Разъем HDMI 2/MHL 10 Выходной разъем аудио
5 Разъем входа композитного
видеосигнала
11
Разъем аудиовхода
6 Разъем RS232
32 96 85 7 111 104 7
c
a
b
WIRELESS DONGLE
WIRELESS DONGLE
