3
Название и назначение частей

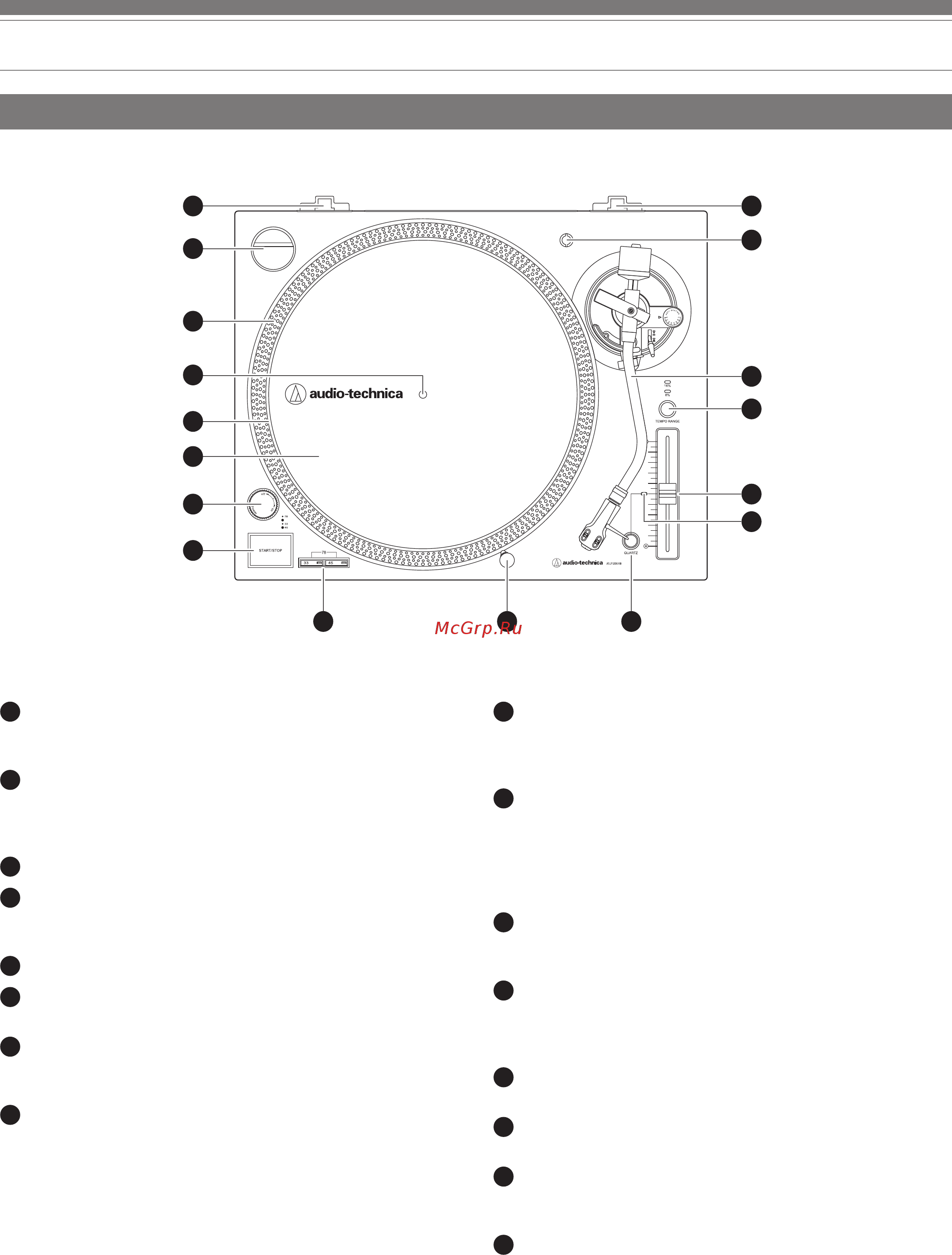

Вид сверху
9
Съемная лампа для позиционирования иглы
Служит для подсветки положения иглы с целью более простого
позиционирования в условиях плохого освещения. Легко вставляется
в гнездо в верхней части проигрывателя.
10
Кнопка кварцевой блокировки
Служит для включения и выключения функции регулировки скорости
вращения. Если нажата кнопка кварцевой блокировки, значение
регулировки скорости вращения диска проигрывателя будет
оставаться равным 0 % независимо от положения ползункового
регулятора скорости вращения и настроек диапазона темпа.
11
Индикатор выбора скорости вращения
Горит красным при стандартной или заблокированной настройке
скорости вращения.
12
Ползунковый регулятор скорости вращения
Используется вместе с кнопкой регулировки скорости вращения для
изменения скорости вращения диска проигрывателя. В центральном
положении фиксации активирована кварцевая блокировка.
13
Кнопка выбора диапазона темпа
Служит для выбора диапазона темпа 8 или 16 %.
14
Тонарм
Подробное описание см. в разделе «Тонарм» на стр. 5.
15
Гнездо держателя головки
Гнездо для хранения дополнительного держателя головки (не входит
в комплект поставки).
16
Держатели шарниров пылезащитной крышки
Места крепления шарниров пылезащитной крышки.
1
Адаптер на 45 об/мин (на иллюстрации в держателе)
Служит для правильной установки 7-дюймовых грампластинок с
большими отверстиями на неподвижном центральном шпинделе.
2
Стробоскопические метки (на краю диска проигрывателя)
Используются вместе со стробоскопом, расположенным под ручкой
регулировки питания, для визуальной индикации точной скорости
вращения диска проигрывателя.
3
Шпиндель
4
Диск проигрывателя
Литой алюминиевый диск проигрывателя устанавливается
непосредственно на центральном шпинделе/валу двигателя.
5
Подложка из нетканого материала
6
Ручка регулировки питания
Служит для контроля питания изделия.
7
Кнопка START/STOP (запуска/остановки)
Служит для включения и выключения двигателя/диска
проигрывателя.
8
Кнопки для переключения скорости диска проигрывателя
Служат для выбора скорости диска проигрывателя 33 об/мин или
45 об/мин. Скорость 78 об/мин можно выбрать путем одновременного
нажатия обеих кнопок выбора скорости 33 об/мин и 45 об/мин; обе
кнопки должны подсвечиваться.
8
11
16
2
3
1
4
5
6
7
16
14
13
12
9 10
15
