Denon AVR-2809 Black [14/96] Подключение hdmi компонентов
![Denon AVR-2809 B [14/96] Подключение hdmi компонентов](/views2/1138184/page14/bge.png)
11
РУССКИЙ
Ознакомительная
часть
ПодключенияНастройка ресивера
ВоспроизведениеВоспроизведение по
командам таймера
Прочие функцииДиагностика и устранение
неисправностей
Технические характерис-
тики

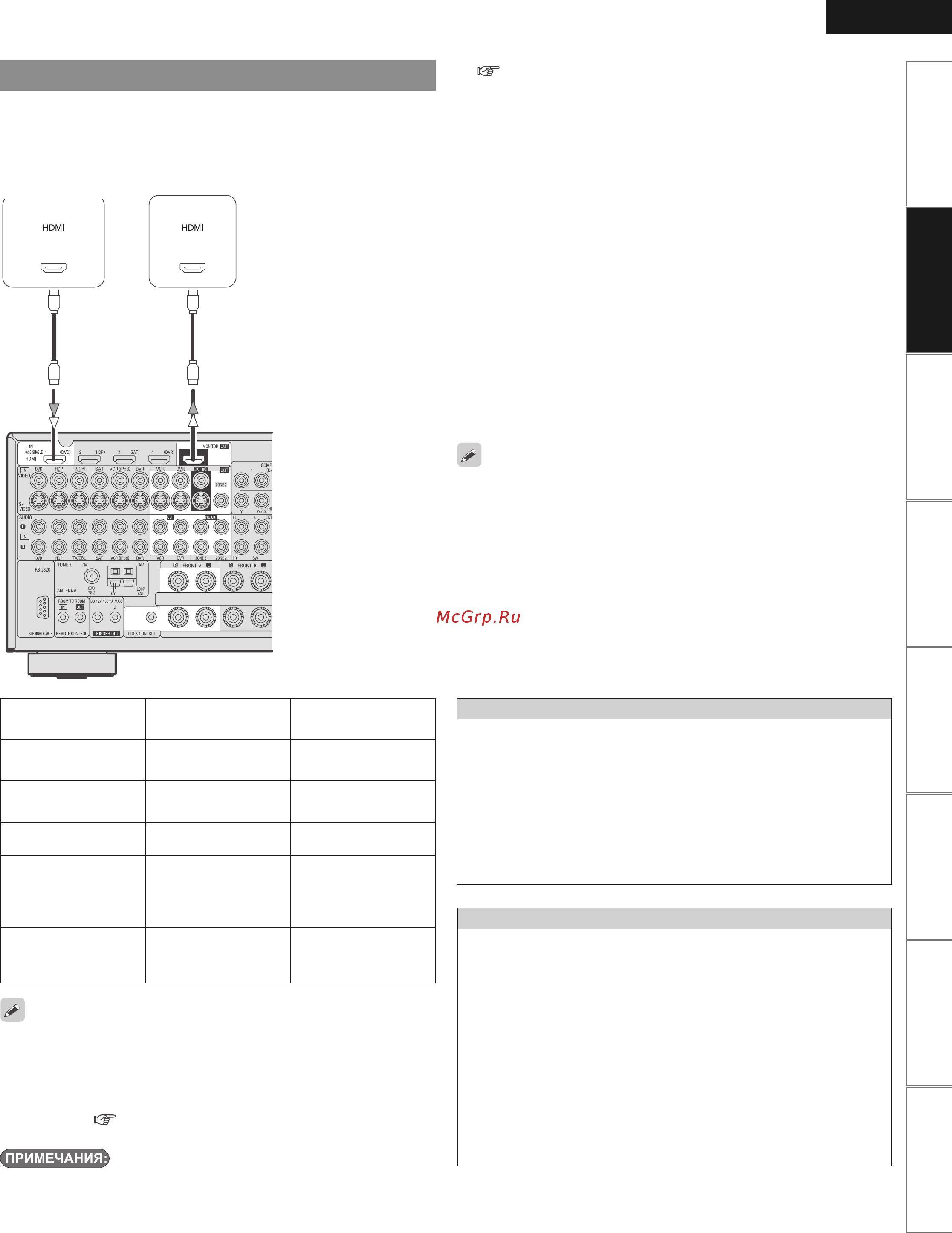

Подключение HDMI-компонентов
При использовании интерфейса HDMI цифровые аудио- и видеосигналы можно
передавать по одному кабелю.
Использование кабельного переходника (адаптера) HDMI/DVI
• Теоретически видеосигналы HDMI совместимы с форматом DVI.
Для подключения устройства отображения или другого устройства, снаб-
женного разъемом DVI-D, можно использовать кабель с переходником
HDMI/DVI, но, в зависимости от сочетания компонентов, в некоторых слу-
чаях видеосигналы на выход могут не подаваться.
• При подключении устройства отображения с помощью переходника
HDMI/DVI видеосигналы могут выводиться некорректно из-за плохого кон-
такта кабеля и других причин.
Система защиты авторских прав (HDCP)
Чтобы воспроизводить цифровые видео- и аудиосигналы с дисков Blu-ray,
DVD Video или DVD Audio с использованием соединения HDMI/DVI, оба под-
ключенных устройства – проигрыватель дисков Blu-ray / DVD плеер и устрой-
ство отображения – должны поддерживать систему защиты авторских прав,
известную под названием «HDCP» [Защита широкополосного цифрового кон-
тента].
HDCP представляет собой технологию защиты от копирования, содержащую
средства кодирования данных и взаимной идентификации устройств.
Ресивер AVR-2809 является HDCP-совместимым устройством. Подробную
информацию об используемом проигрывателе дисков Blu-ray / DVD плеере
или устройстве отображения смотрите в инструкциях по эксплуатации соот-
ветствующих устройств.
Проигрыватель
дисков
Blu-ray/DVD
плеер
Устройство
отображения
❈ Ресивер AVR-2809 поддер-
живает стандарт интер-
фейса HDMI версии 1.3a.
Эта версия совместима со
всеми остальными версия-
ми и позволяет подклю-
чать любые компоненты,
имеющие разъем HDMI.
❈ Ресивер AVR-2809 совме-
стим с 30- и 36-битовой
цветовой системой Deep
Color.
Совместимый формат
аудиосигнала
Параметры
Используемые диски
(пример)
2-канальная линейная
PCM
2 канала, 32 – 192 кГц,
16/20/24 бита
CD, DVD Video, DVD Audio
Многоканальная линейная
PCM
8 каналов, 32 – 192 кГц,
16/20/24 бита
DVD Audio, Blu-ray
Dolby Digital, DTS Цифровые аудиосигналы DVD Video
DSD
2/5.1-канальная
конфигурация,
2,8224 МГц,
1 бит
SACD
Dolby Digital Plus,
Dolby TrueHD,
DTS-HD
Цифровые аудиосигналы Blu-ray
• По умолчанию аудиосигналы HDMI выводятся через акустические системы,
подключенные к ресиверу AVR-2809.
• Чтобы выводить звук через акустические системы телевизора, сделайте
настройки в меню: «Manual Setup» – «HDMI Setup» – «HDMI Audio Out» – «TV»
[«Ручная настройка» – «Настройка HDMI» – «Выходной аудиосигнал HDMI» –
«Телевизор»] ( стр. 28).
• Параметры выходного аудиосигнала с разъема HDMI (частота дискретизации,
скорость передачи данных и др.) могут ограничиваться подключенным устрой-
ством.
• Если используемые устройства не являются HDCP-совместимыми, то видео-
сигналы могут выводиться некорректно.
• Видеосигналы не подаются на выход, если входные сигналы не соответствуют
разрешению устройства отображения. В этом случае переключите настройку
проигрывателя дисков Blu-ray / DVD плеера на разрешение, которое поддер-
живает устройство отображения.
• Если в меню настройки «Manual Setup» – «HDMI setup» – «HDMI Audio Out»
[«Ручная настройка» – «Настройка интерфейса HDMI» – «Аудиовыход HDMI»]
( стр. 28) выбрана опция «AMP» [Усилитель], то звук при выключении
питания устройства отображения может выключаться.
• Для подключения к разъему HDMI используйте кабель с логотипом HDMI (сер-
тифицированный HDMI-продукт). В случае использования кабеля, на котором
логотип HDMI отсутствует (не сертифицированный HDMI-продукт), нормаль-
ное воспроизведение может оказаться невозможным.
• Если устройство отображения или проигрыватель дисков Blu-ray / DVD плеер
не поддерживают систему Deep Color, то передача сигнала Deep Color невоз-
можна.
• Если устройство отображения или проигрыватель дисков Blu-ray / DVD плеер
не поддерживают систему xvYCCr, то передача сигнала xvYCC невозможна.
• Если устройство отображения не поддерживает функцию «Auto Lipsync
Correction» [Автоматическая коррекция артикуляции], эта функция работать не
будет.
• Ресивер AVR-2809 поддерживает функцию управления бытовой электроникой
CEC (Consumer Electronic Control) интерфейса HDMI. Пожалуйста, обратите
внимание на следующее:
• В зависимости от подключенного устройства и его настройки эта функция
может не работать.
• Функция не работает с телевизорами и плеерами, не поддерживающими
функцию CEC интерфейса HDMI.
• Если ресивер AVR-2809 соединен с проигрывателем дисков Blu-ray /DVD плее-
ром при помощи кабеля HDMI, то и устройство отображения необходимо
соединить с AVR-2809 тоже кабелем HDMI.
• Если подключенное устройство отображения или проигрыватель дисков Blu-
ray /DVD плеер имеет только разъем интерфейса DVI-D, то используйте
кабельный переходник HDMI/DVI. При использовании кабеля DVI аудиосигнал
не передается.
• Для подключения устройств, совместимых с системой Deep Color, используй-
те кабель, поддерживающий формат Deep Color.
Вход
Выход
