146 Azur CD-плейер с повышенной дискретизацией
Включатель/выключатель питания
Включает и выключает устройство.
Селекторный переключатель питающего
напряжения
Переключает питающее напряжение между 115 В и 230 В.
Предназначен для использования только монтажником/дилером.
Разъем питания от сети переменного тока
После завершения всех соединений вашего усилителя
подсоедините шнур питания переменного тока в подходящую
розетку электросети. Теперь ваш проигрыватель компакт-дисков
готов к использованию.

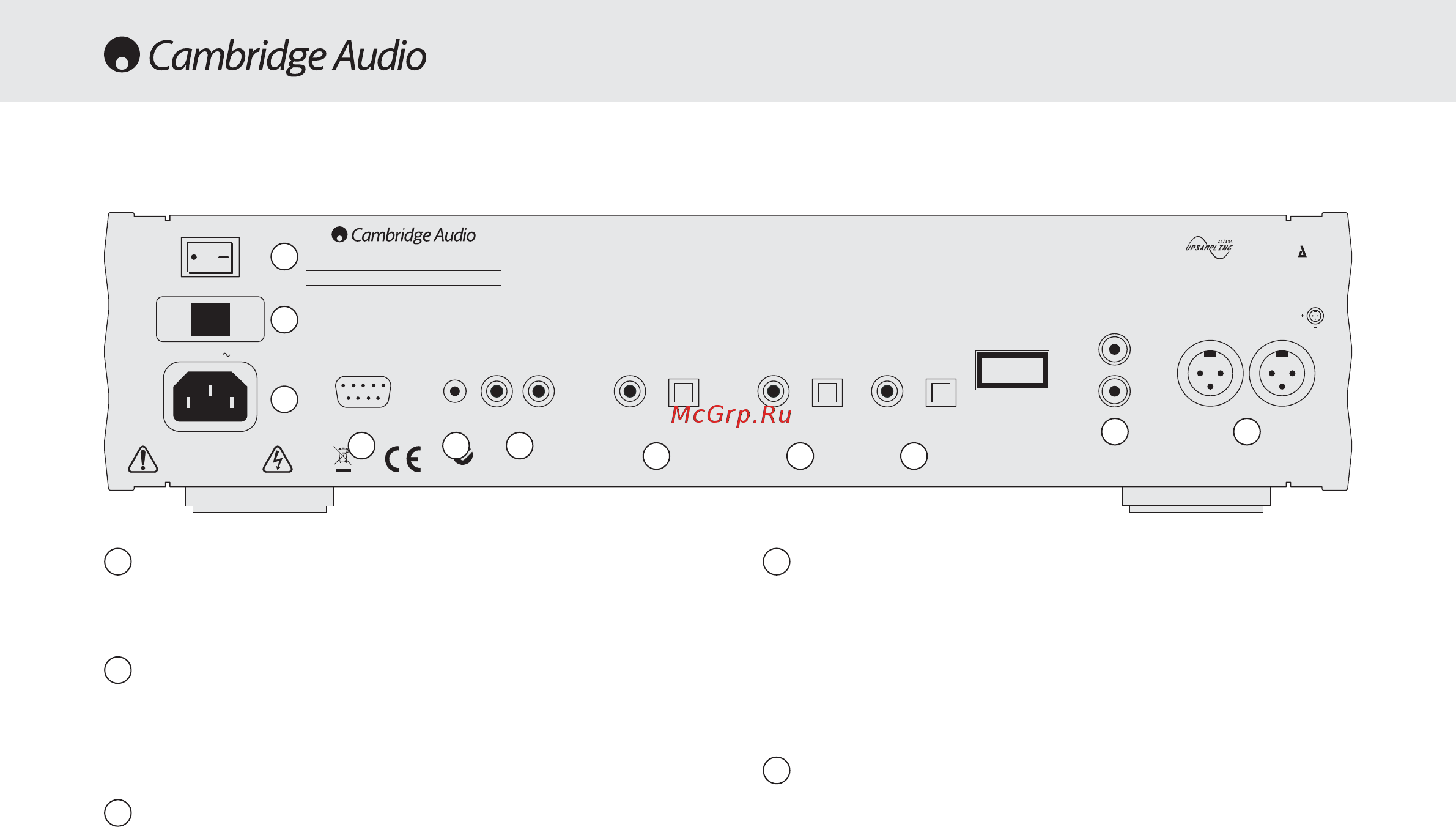

СОЕДИНЕНИЯ ЗАДНЕЙ ПАНЕЛИ
RS232C
Порт RS232C обеспечивает последовательное подключение
средств внешнего контроля 840C для пользовательской
инсталляции. Набор команд контроля представлен на веб-сайте
Cambridge Audio с адресом: www.cambridge-audio.com. Этот порт
также может использоваться сервисным персоналом Cambridge
Audio для актуализации программного обеспечения.
Вход IR Emitter (IR – инфракрасный)
Обеспечивает прием усилителем модулированных ИК-команд из
многокомнатных систем или систем ИК-ретрансляции. Принятые
команды при этом не выдаются управляющей шиной. Более
подробно см. в разделе «Пользовательская установка».
Digital Outputs
Power AC
azur 840C Upsampling Compact Disc Player
Max Power Consumption: 40W
www.cambridge-audio.com
RS232C IR Emitter
InIn Out
Control Bus
S/P DIF
Co-axial
Toslink
Optical
Digital Input 1
Right Left
RightLeft
Balanced Audio OutUnbalanced Audio Out
S/P DIF
Co-axial
Toslink
Optical
Digital Input 2
S/P DIF
Co-axial
Toslink
Optical
Right
Left
Right
Left
Manufactured in an
ISO9002 approved facility
On Off
Power
Class 1 Laser Product
Luokan 1 Laserplaite
Klass 1 Laserapparat
Mains Voltage Selector Switch
115V/230V AC~50/60Hz
GND
Caution
Risk of electric shock. Do not open.
Avis
Risque de choc electrique. Ne pas ouvrir.
Achtung
Vorm öffnen des gerätes. Netzstecker ziehen.
N1863
Designed in London, England
Incorporating Q5
™
from:
ANAGRAM
TECHNOLOGIES
1
2
3
4
10
6
97
5
8
11
1
2
4
5
3
