Toshiba 21CJZ6SR [5/16] Подсоединение внешнего оборудования через терминалы задней панели
![Toshiba 21CJZ6SR [5/16] Подсоединение внешнего оборудования через терминалы задней панели](/views2/1052690/page5/bg5.png)
5
2
1
Y W R
Y W R
Y
RL/MONO
COMPONENT
VIDEO OUTPUTS
AUDIO
OUTPUTS
W
RRBY
P
B
/C
B
P
R
/C
R
Y
W
R
B
Y
W
W
R
Y
R
(3)
ПОДГОTОBKA
Подсоединение для Антенны и шнура питания
Телескопическая
антенна
ОВЧ
(VHF)
УВЧ
(UHF)
Микширующее
устройство
К стенной розетке
переменного тока
Не используйте источник
питания, дающий ток, иной,
чeм переменный
тoк 220-240 В.
Антенный адаптер

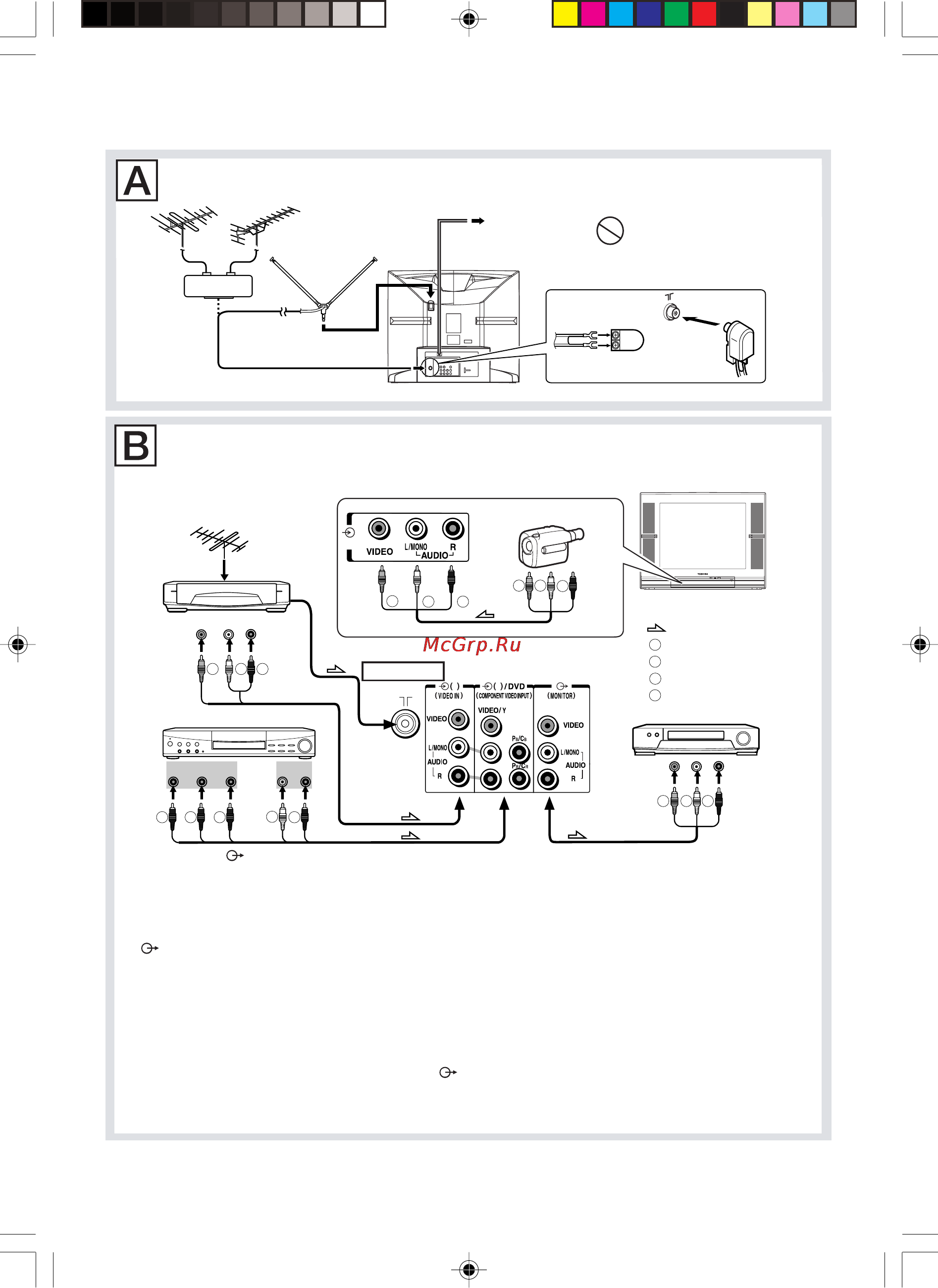

Подсоединение Внешнего оборудования через терминалы
Задней панели
Видеомагнит
офон
Гнёзда под крышкой
Направление сигнала
Жёлтый(Видео/Y)
Белый (Аудио Л, MOHO (L/MONO))
Красный (Аудио R, PR/CR)
Синий(P
B/CB)
К антенному
выходу
К аудиовыход
К видеовыход
К видеовходу
К аудиовходам
Передние Аудио/Видео (A/V) терминалы a (3) очень удобны для подключения видеокамер
или игровой аппаратуры.
К аудиовыход
К видеовыход
Задняя панель
Проигрыватель DVD (или другой видеомагнитофон)
• На разъемы MONITOR выводится теле- или
видео-сигнал (a (1), a (2)/DVD,a (3)), который
в этот момент отображается на экране. Для
записи телевизионного или видеосигнала
необходимо подключить входные аудио- /
видеоразъемы видеомагнитофона к разъемам
(MONITOR). Однако вы не имеете права
использовать, кроме как для личных целей,
сделанные видео- и аудиозаписи без
разрешения лица, которому в соответствии с
законодательством принадлежат авторские
права.
• При воспроизведении изображений с
проигрывателя DVD, подключенного к разъемам
COMPONENT VIDEO INPUT, на видеоразъем
(MONITOR) подается только сигнал “Y” (черно-
белый). Если при этом производится запись,
записанное изображение будет искажено.
Примечания
• Не подключайте один и тот же видеомагнитофон
одновременно к выходным и входным разъемам
телевизора – это может быть причиной появления
помех.
• Ваш проигрыватель DVD должен быть оборудован
выходными разъемами P
B, PR или CB, CR. Данная
модель телевизора пригодна для использования
с разъемами обоих типов.
Выбор источника входного видеосигнала
При каждом нажатии кнопки a происходит
отображение и циклический выбор символов “A
1”, “A 2” (или символа “DVD”, если подается входной
сигнал DVD P
B/CB), “A 3” и номера канала.
Видеокамера и т.п.
Bидеомагнитофон для записи
P04-05_21CJZ6SR(RU) 8/17/04, 5:26 PM5
