Lex TUBO 350 Inox [4/10] Установка

Установка

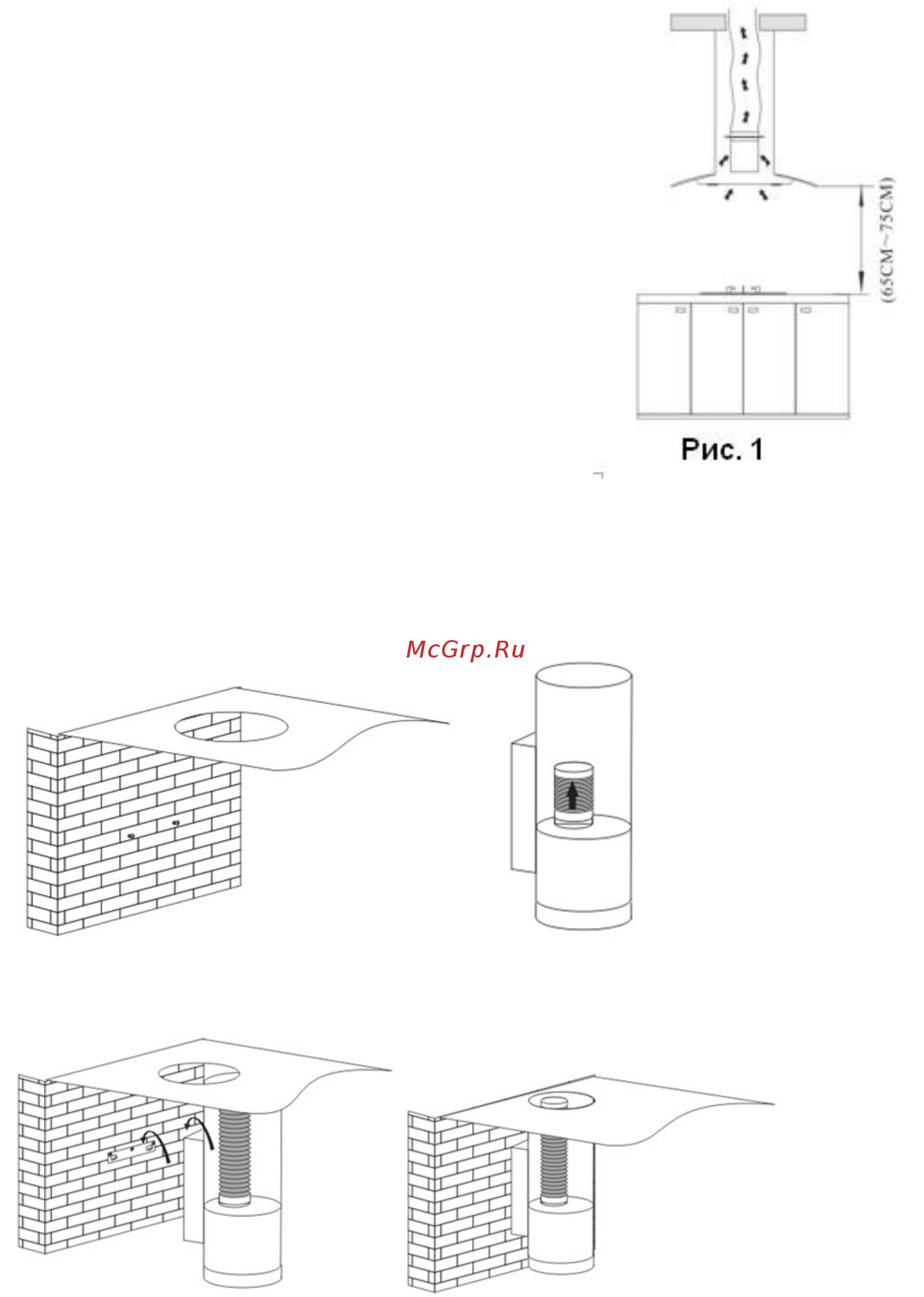

Разместите кухонную вытяжку на

расстоянии 65-75 см от варочной

поверхности для достижения наилучшей

работы. См. рис. 1

1. Установка на стену: на расстоянии

100 мм просверлите 3 отверстия

диаметром 8 мм в подходящем месте с

учетом расположения крюка вытяжки.

Сделайте в потолке отверстие, по

диаметру равное диаметру

декоративной трубы.

2. Вставьте винты в отверстия. Закрепите

крюк на стене, как показано на рис. 2.

3. Установите выдвижную трубу на антивозвратный клапан и

растяните ее до нужной длины. См. рис. 3.

4. Повесьте вытяжку на крюк. См. рис. 4 и 5.

Рис. 2 Рис. 3

Рис. 4 Рис. 5
