УСТАНОВКА

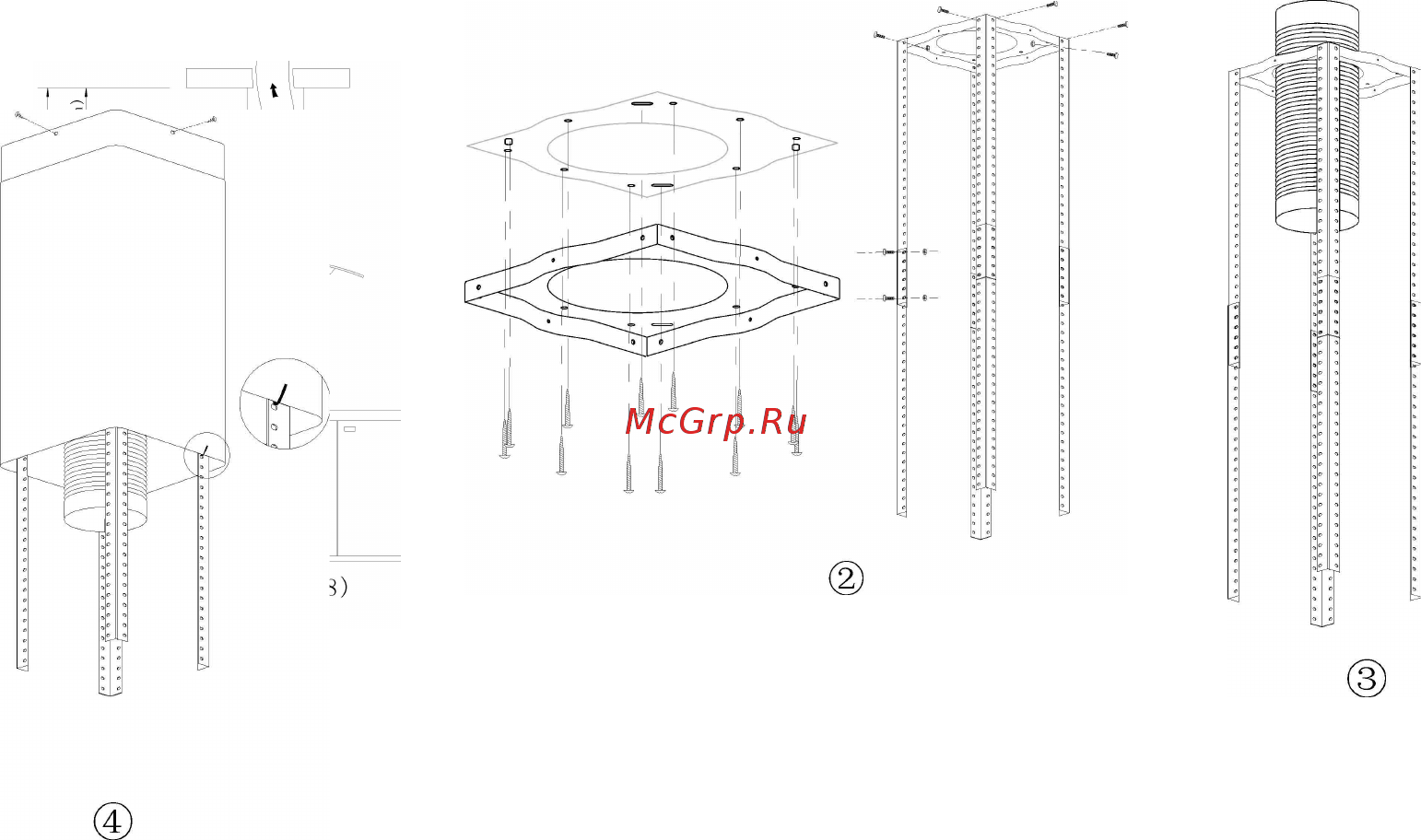

1. Потолок должен выдерживать не менее 40 кг веса, а его толщина

должна быть ≥ 30 мм (см рис. 2). Сделайте в потолке одно круглое

отверстие диаметром 170 мм.

2. Просверлите 12 отверстий в потолке согласно подвесной пластине

(см. рис. 2), которую будут держать 12 больших винтов с плоской

головкой (ST6*40 мм); далее используйте 8 винтов и гайку М4 с

уплотнителем для соединения углового крепления и подвесной

пластины, рассчитав длину углового крепления (см. рис. 1); затем

используйте 16 больших винтов с плоской головкой (М4*10) и гайку

М4 с уплотнителем для соединения одного и второго угловых

креплений (нахлест углового крепления должен быть не менее

100 мм).

(1) Пусть выдвижная труба с одной стороны войдет в отверстие

диаметром 170 мм (см. рис. 3).

(2) Используя 4 больших винта с плоской головкой (ST4*8),

соедините внутренний короб с подвесной пластиной, затем

установить один внешний короб; два крюка будут

использоваться для подъема внешнего короба в случае

последующей установки (см. рис. 4).

(3) Используйте 4 больших винта с плоской головкой (ST4*8) для

установки выходного фланца (см. рис. 5).

(4) Отрегулируйте 4 винта, фиксирующих стекло, чтобы убедиться

в том, что стекло и корпус кухонной вытяжки надежно

соединены и закреплены (см. рис. 6).

(5) Поднимите вытяжку; используйте 16 больших винтов с плоской

головкой (М4*10) для соединения корпуса вытяжки и углового

крепления (см. рис. 7).

(6) Соедините выдвижную трубу с выходным фланцем; убедитесь,

что все подключено правильно, затем уберите крюк и опустите

внешний короб; установка вытяжки завершена (см. рис. 9).
