УСТАНОВКА

Разместите кухонную вытяжку на расстоянии

65-75 см от плиты для достижения наилучшей

работы. См. рис. 1.

1. В целях обеспечения безопасности потолок

должен выдерживать вес, равный не менее

120 кг, и иметь толщину более 30 мм.

Сделайте в потолке отверстие диаметром

170 мм для размещения вытяжки.

2. Просверлите в потолке отверстия в соответсвие с подвесной

пластиной. Используйте винты для закрепления подвесной

пластины на потолке См. рис. 2.

3. Рассчитайте длину углового крепления согласно рис. 1 для

соединения углового крепления и крепежной скобы (нахлест

угловых креплений должен быть не менее 100 мм). См. рис. 3.

4. Закрепите угловые крепления на корпусе вытяжки и установите

выдвижную трубу. См. рис. 3. Установите внутренний короб.

5. Придерживая корпус вытяжки, затяните все саморезы и винты.

См. рис. 4.

6. Поднимите декоративный короб вытяжки и присоедините его к

подвесной пластине. См. рис. 7.

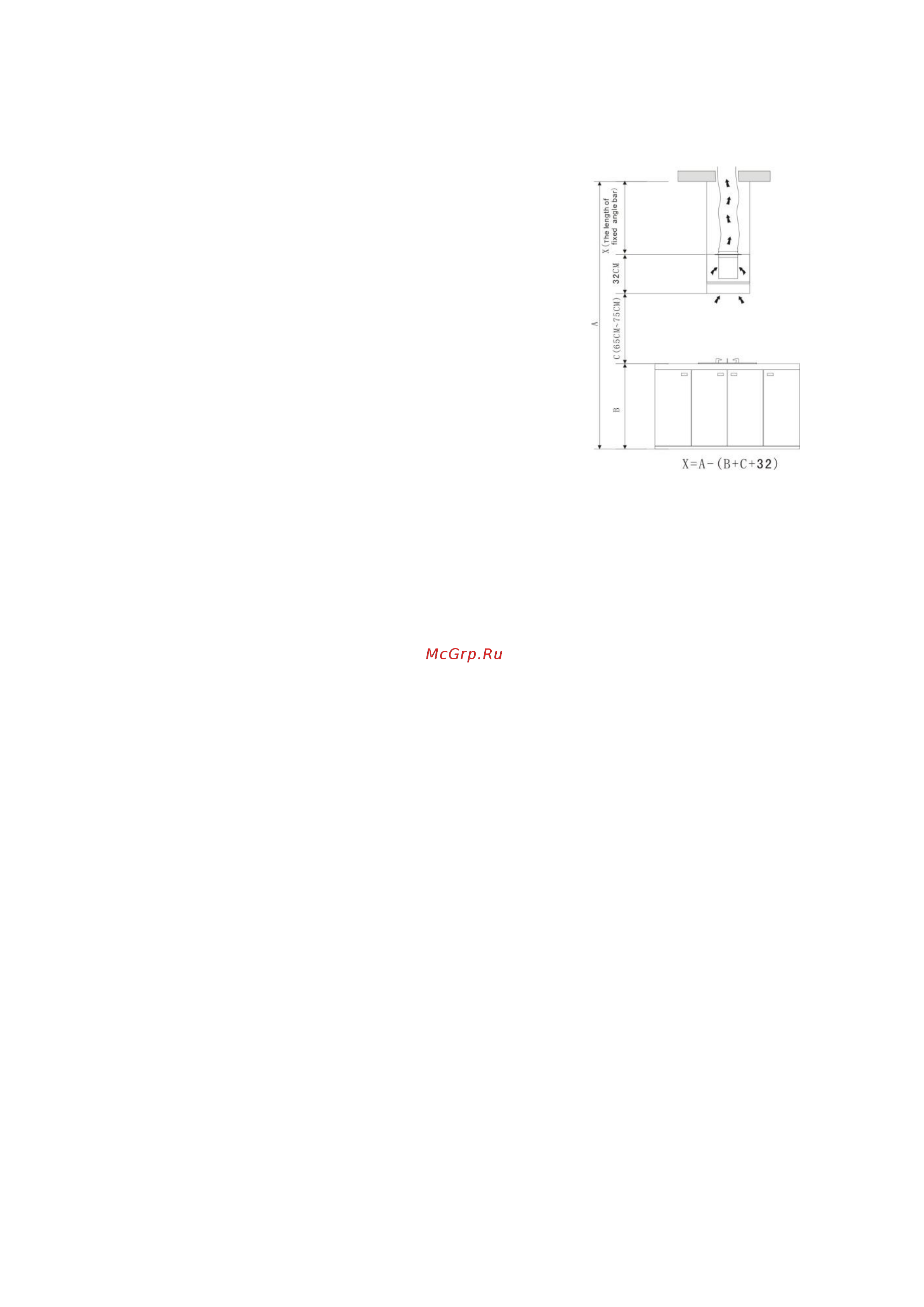

Рис. 1
