33
6101.00.0.000 РЭ
7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
Регулировка для различного давления газа
Еслипроизведена регулировка на использованиегаза
другогодавления,мастеробязансделатьотметкувталоне
установкигарантийнойкарты.
Мастер обязан проверить герметичость прибора
в соответствии с технологическими инструкциями
газоснабжающейорганизации.
Дляработынадругомвиде(давлении)газанадозаменить
сопла горелокивинты малогорасхода(ВМР) в кранах
итерморегуляторе. Сопла и ВМРимеютмаркировку и
устанавливаютсясогласнотаблице2.

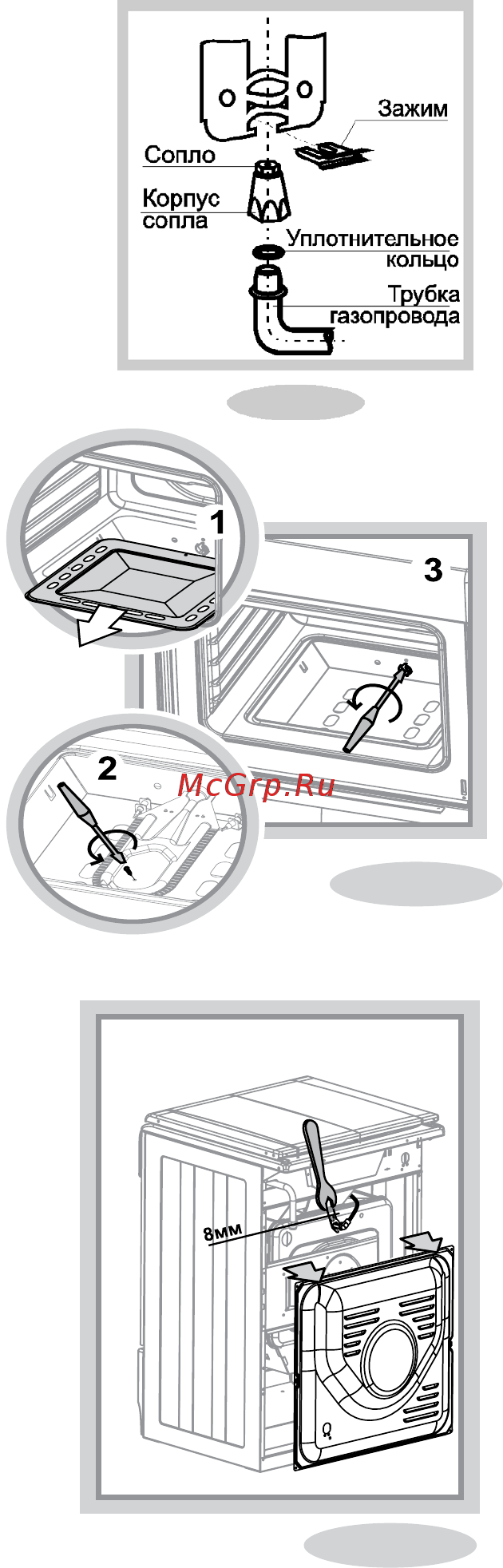

Замена сопла горелки стола
Длязаменысоплавгорелке“Gefest4”(рис.21):
- Снятьрешеткуигорелки.
- Отвернутькрепежныевинтыиподнятьстол.
- Сжатьи достатьзажим,затем снять корпус
сопластрубыгазопровода.
- Вывернутьсоплоизаменитьнановое.
-
Сборку произвести в обратнойпоследо-
вательности.
ВАЖНО! УПЛОТНИТЕЛЬНОЕКОЛЬЦОПРИСБОРКЕС
ГАЗОПРОВОДОМДОЛЖНОНАХОДИТЬСЯВКОРПУСЕ
СОПЛА.
ДлязаменысоплавгорелкеSabaf,Somipress,
Gefest5необходимо:
- снятьрешетку.
- снятьсгорелкишляпкусосместителем.
- торцевымгаечнымключом(S=7мм)выкрутить
изаменитьсопло.
- сборку произвести в обратнойпоследо-
вательности.
Замена сопла горелки духовки (рис.22)
- снятьднодуховки.
- вывернутьвинткреплениягорелки.
- снятьгорелкускорпуса.
- торцевымгаечнымключом(S= 8 мм) выкрутитьи
заменитьсопло.
- сборкупроизвестивобратнойпоследовательности.
Замена сопла горелки гриль
Есливозможендоступкплитесобратнойстороны:
- припомощиключавыкрутитьизаменитьсопло
(рис.23).
Еслидоступзатруднен,нужно:
- вывернутьвинткрепленияжарочнойгорелки.
- снятьгорелкускорпуса,чтобыобеспечитьдоступк
соплу.
- торцевымгаечнымключом(S= 8 мм) выкрутитьи
заменитьсопло.
- сборкупроизвестивобратнойпоследовательности.
Регулировка винтов малого расхода
(ВМР) ТУПа и кранов с безопасностью
горелок стола и духовки.
Припереводеплитынадругойвидгаза
(давление)послезаменысопелгорелок
необходимоотрегулироватьВМР.
Рис.23
Рис.22
Рис.21
