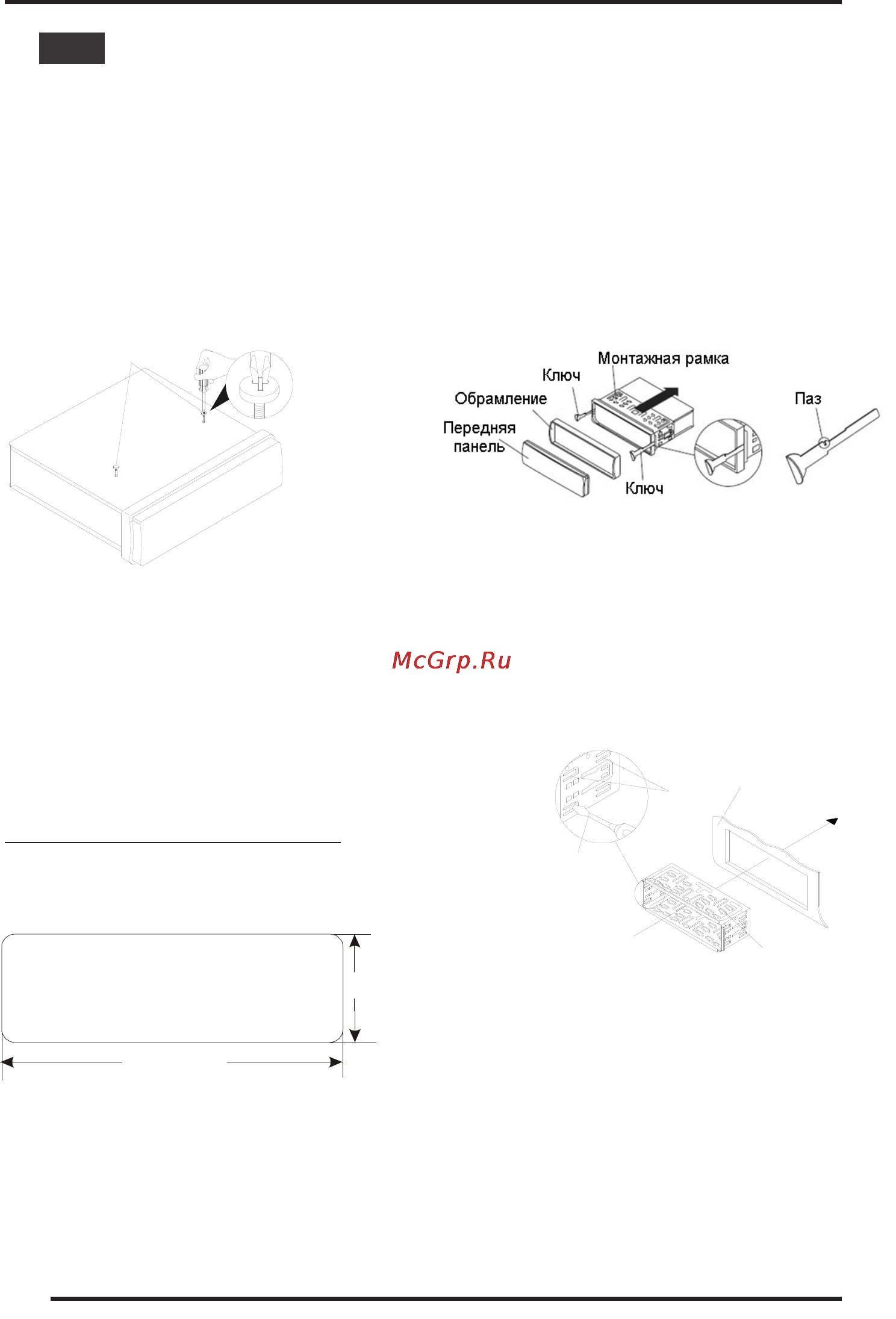

![Supra SDD-3007 [6/43] Порядок установки и извлечения поигрывателя](/views2/1005273/page6/bg6.png)
ВАЖНО:
-
2 (
-
)
.
-
.
Take out screw
before installation.
Существует два способа установки: стандартный
«внешний» монтаж в передней панели автомобиля
и установка с помощью кронштейнов. Далее
приводится описание обоих способов установки с
иллюстрациями.
Фронтальный (внешний) монтаж (метод 1)
Для правильной установки устройства отсек для
установки радиоаппаратуры в приборной панели
должен соответствовать следующим размерам:
53mm
182mm
Кроме того, следует проверить, достаточна ли
глубина отсека для размещения в ней аппарата.
Перед началом работ убедитесь, что зажигание
автомобиля выключено. Кроме того, рекомендуется,
если возможно, отсоединить провод от «-» клеммы
аккумулятора автомобиля.
Отсоедините от аппарата провода.1.
Нажмите кнопку снятия передней 2.
панели и снимите переднюю панель (см.
раздел «Установка и снятие передней
панели»).
Снимите обрамление передней панели.3.
Вставьте до упора ключи, входящие в 4.
комплект поставки ресивера, в пазы с
боков аппарата. Извлеките ресивер из
монтажной рамы.
Вставьте монтажную раму (без 5.
ресивера) в отсек приборной панели
и отогните «язычки» при помощи
отвертки. Не все «язычки» подходят
под конструкцию приборной панели
конкретного автомобиля, выберите
наиболее подходящие.
Tabs
Screwdriver
Sleeve
Dashboard
Приборная
панель
Языч-
ки
Отвёртка
Монтажная
рамка
Подсоедините к проигрывателю 6.
разъемы питания и динамиков, другие
провода и кабели, разъем антенны.
Убедитесь, что провода нигде не
пережаты.
Аккуратно вставьте проигрыватель в 7.
монтажную раму до щелчка фиксаторов,
следя при этом за положением
6
