Before cleaning, isolate the appliance from the mains by
unplugging it or turning the switch o
10
11
12
Install the appliance on a solid wall that is not subjected to
any vibrations
Make electrical connections using cables with conductors
of suitable section
Make sure all control and protection functions operate correctly
before start the appliance
Electric shock
Excessive noise
Incorrect conductor section results in cables overheating.
It may cause re.
Shutdown or damage of the appliance due to out-of-service
or unregulated control system operation
Before water heater handling, drain hot water
Descale the components in accordance with the instructions
provided in the applicable document. Air the room.
Work is performed in protective clothing, avoiding mixing
dierent products. The water heater and surrounding
objects shall be protected against ingress of cleansers
Do not use any insecticides, solvents or aggressive detergents
to clean the appliance
Burns
Injury due to contact of the skin or eyes with acidic substances,
inhalation or swallowing of harmful chemical agents.
Damage to the appliance or surrounding objects due to corrosion
caused by acidic substances
Damage to the plastic and painted parts
GENERAL SAFETY NORMS
Damage to the appliance or any objects underneath it due to the
object falling o following vibrations
Injury from an object falling o the appliance due to its vibrations
Electric shock in case of cable, plug, or socket damage
Electric shock. Burns due to the contact with overheated
components. Injuries due to the contact with sharp edges or
protrusions
Injury from the falling appliance
Damage to the appliance or any objects underneath it due to the
appliance falling o from its place of installation
Do not climb onto the appliance
Do not leave anything on top of the appliance
Do not use the water heater with a damaged power supply cable
Do not start or stop the water heater by plugging it into or out of
the wall outlet. Use the power switch for this purpose
Do not open the water heater body
Electric shock from live unsheathed wires under voltage
Ref. Warning Risk Symbol
1
2
3
4
5
6
7
8
9
Failure to comply with this requirement can result in severe injuries and even death
Failure to comply with this requirement can result in damage to property, plants, or animals
General requirements and safety precautions for use
Symbol Meaning
KEY TO SYMBOLS
ADDITIONAL SAFETY RULES

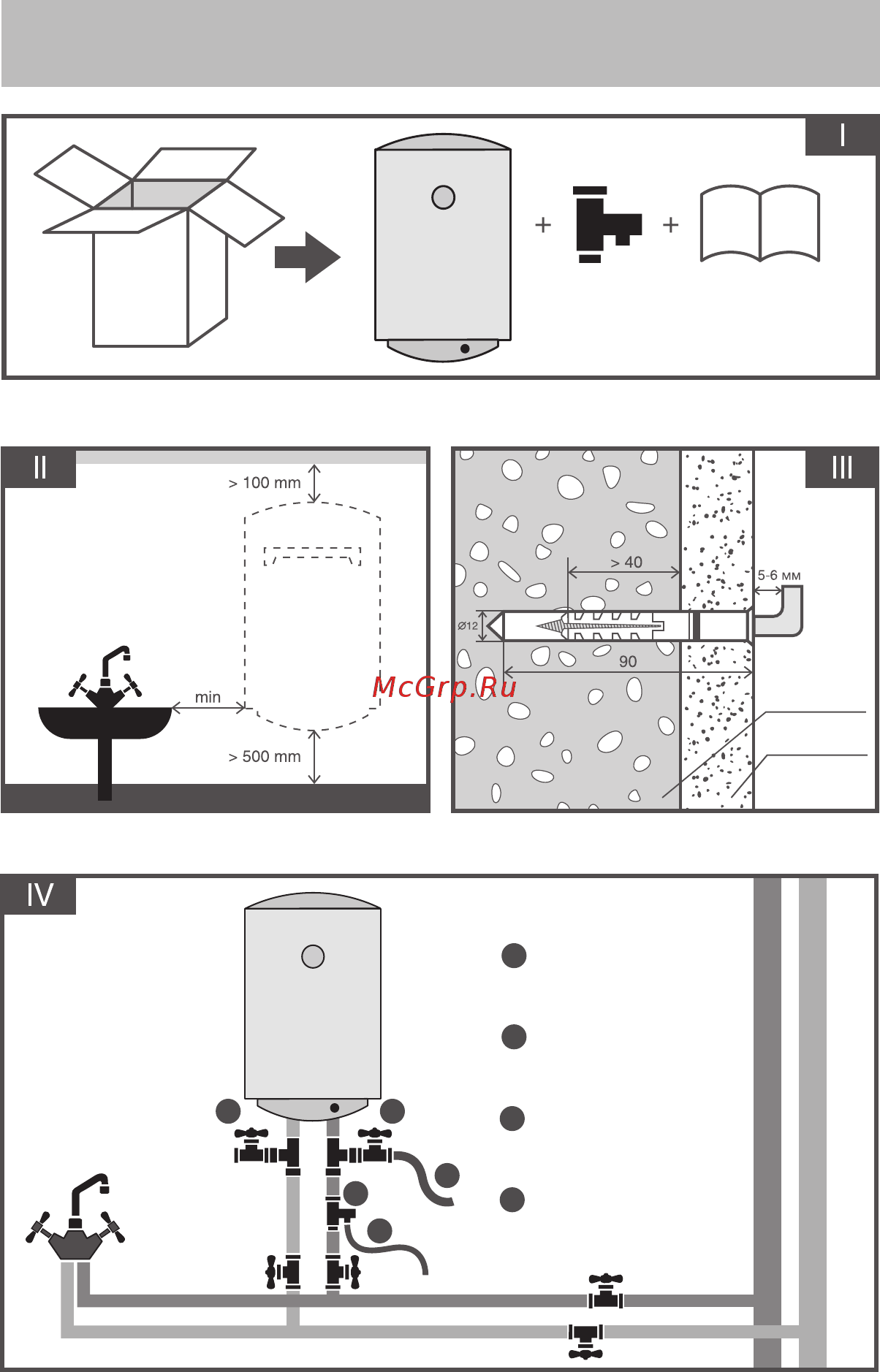

Краткая инструкция по монтажу накопительного электроводонагревателя
Кратка iнструкцiя з монтажу накопичувального електроводонагрiвача
Quick manual on the storage water heater installation
Рекомендацiї до установки
Рекомендации по установке
Installation recommendations
Схема подключения
Схема пiдключення
Connection diagram
Тройник (рекомендуется)
Трiйник (рекомендується)
"T" piece union (recommended)
L-образный винт
L-образний гвинт
L-screw
Несущая часть стены
Несуча частина стiни
Supporting part
of the wall
Слой штукатурки
Шар штукатурки
Plaster coat
Предохранительный клапан
Запобiжний клапан
Safety valve
Сливной шланг
Зливной шланг
Drain hose
ХОЛОДНАЯ ВОДА, ХОЛОДНА ВОДА, COLD WATER
ГОРЯЧАЯ ВОДА, ГОРЯЧА ВОДА, HOT WATER
Дренаж в канализацию
Дренаж у каналізацію
Draining into the sewer
Требования к крепежу
Вимоги до крiплення
Requirements for fasteners
Виберiть мiсце для установки як
найближче до найближче до точки
водорозбору
Выбирайте место для установки
как можно ближе к точке
водоразбора
Choose installation location as close
as possible to the point of water use
Комплектация Supplied itemsКомплектацiя
В комплектi iнструкцiя
та запобiжний клапан
Manual and safety valve are included
В комплекте инструкция
и предохранительный клапан
4
4
1
1 1
2
3
3
2
31
Краткая инструкция по монтажу накопительного электроводонагревателя
Кратка iнструкцiя з монтажу накопичувального електроводонагрiвача
Quick manual on the storage water heater installation
Рекомендацiї до установки
Рекомендации по установке
Installation recommendations
Схема подключения
Схема пiдключення
Connection diagram
Тройник (рекомендуется)
Трiйник (рекомендується)
"T" piece union (recommended)
L-образный винт
L-образний гвинт
L-screw
Несущая часть стены
Несуча частина стiни
Supporting part
of the wall
Слой штукатурки
Шар штукатурки
Plaster coat
Предохранительный клапан
Запобiжний клапан
Safety valve
Сливной шланг
Зливной шланг
Drain hose
ХОЛОДНАЯ ВОДА, ХОЛОДНА ВОДА, COLD WATER
ГОРЯЧАЯ ВОДА, ГОРЯЧА ВОДА, HOT WATER
Дренаж в канализацию
Дренаж у каналізацію
Draining into the sewer
Требования к крепежу
Вимоги до крiплення
Requirements for fasteners
Виберiть мiсце для установки як
найближче до найближче до точки
водорозбору
Выбирайте место для установки
как можно ближе к точке
водоразбора
Choose installation location as close
as possible to the point of water use
Комплектация Supplied itemsКомплектацiя
В комплектi iнструкцiя
та запобiжний клапан
Manual and safety valve are included
В комплекте инструкция
и предохранительный клапан
4
4
1
1 1
2
3
3
2
31
Краткая инструкция по монтажу накопительного электроводонагревателя
Кратка iнструкцiя з монтажу накопичувального електроводонагрiвача
Quick manual on the storage water heater installation
Рекомендацiї до установки
Рекомендации по установке
Installation recommendations
Схема подключения
Схема пiдключення
Connection diagram
Тройник (рекомендуется)
Трiйник (рекомендується)
"T" piece union (recommended)
L-образный винт
L-образний гвинт
L-screw
Несущая часть стены
Несуча частина стiни
Supporting part
of the wall
Слой штукатурки
Шар штукатурки
Plaster coat
Предохранительный клапан
Запобiжний клапан
Safety valve
Сливной шланг
Зливной шланг
Drain hose
ХОЛОДНАЯ ВОДА, ХОЛОДНА ВОДА, COLD WATER
ГОРЯЧАЯ ВОДА, ГОРЯЧА ВОДА, HOT WATER
Дренаж в канализацию
Дренаж у каналізацію
Draining into the sewer
Требования к крепежу
Вимоги до крiплення
Requirements for fasteners
Виберiть мiсце для установки як
найближче до найближче до точки
водорозбору
Выбирайте место для установки
как можно ближе к точке
водоразбора
Choose installation location as close
as possible to the point of water use
Комплектация Supplied itemsКомплектацiя
В комплектi iнструкцiя
та запобiжний клапан
Manual and safety valve are included
В комплекте инструкция
и предохранительный клапан
4
4
1
1 1
2
3
3
2
31
Краткая инструкция по монтажу накопительного электроводонагревателя
Кратка інструкція з монтажу накопичувального електроводонагрівача
Quick manual on the storage water heater installation
37
