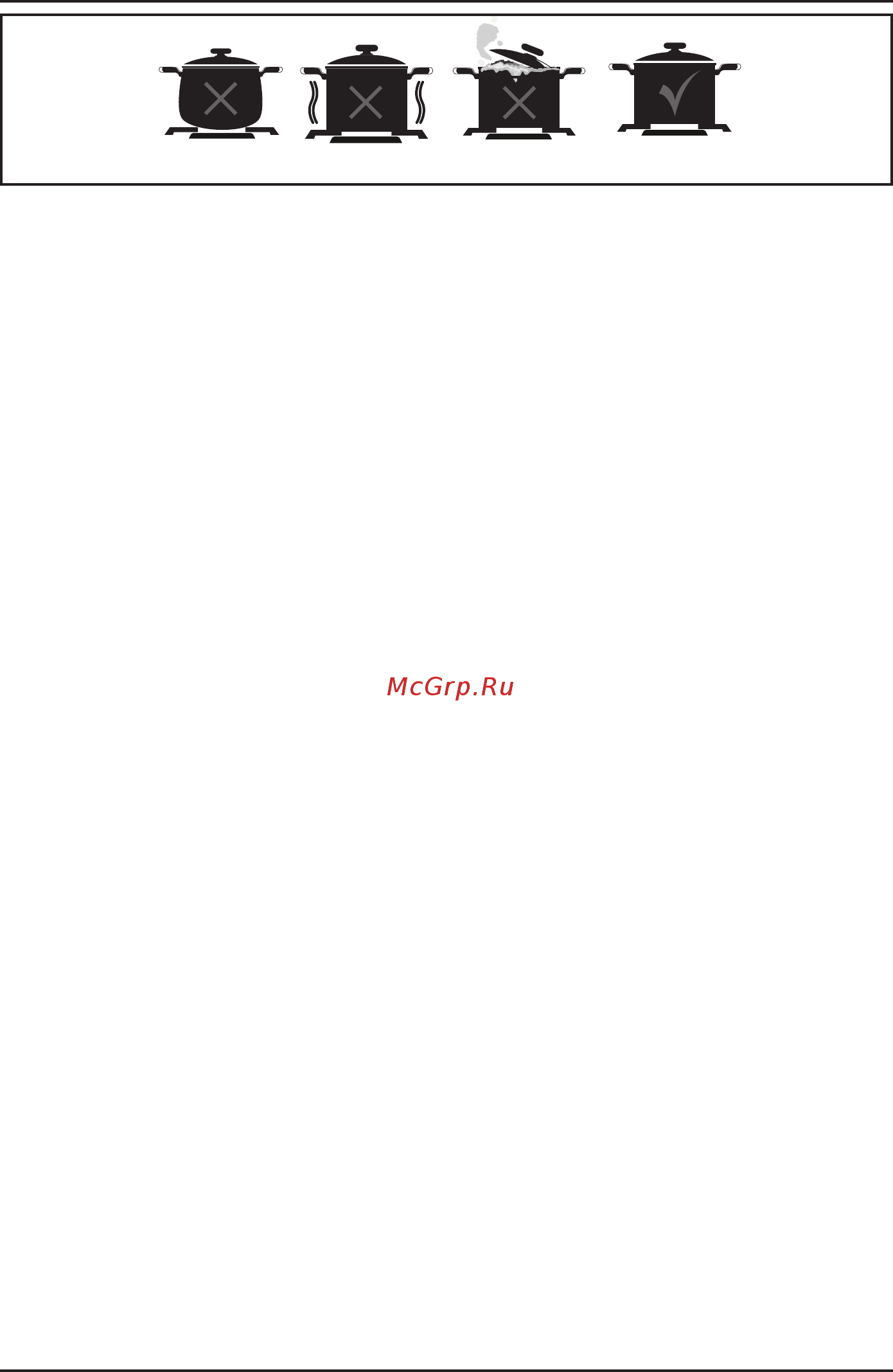

8
Исключением является ВОК-конфорка - при приготовлении на этой конфорке допускается исполь-
зование специальной посуды ВОК с вогнутым дном. Использование крышек при приготовлении
также способствует сокращению времени приготовления и более эффективному использованию
газа.
После закипания жидкости рекомендуется снизить интенсивность пламени до уровня, способного
поддерживать кипение, и вам не пришлось бы снимать или сдвигать крышку. Это также сэкономит
Ваше время. Следите за тем, чтобы пламя не выбивалось за края посуды и не нагревало ручки по-
суды, это может повредить их или причинить ожог.
ВНИМАНИЕ! В ПРОЦЕССЕ ПРИГОТОВЛЕНИЯ ПИЩИ ПОСУДА СИЛЬНО НАГРЕВАЕТСЯ.
ОБРАЩАЙТЕСЬ С НЕЙ ОСТОРОЖНО, ЧТОБЫ НЕ ПОЛУЧИТЬ ОЖОГ.
УСТАНОВКА ВАРОЧНОЙ ПОВЕРХНОСТИ
Прибор предназначен для встраивания в мебель, поставляемую от сторонних поставщиков, при
условии соблюдения правил установки, описанных ниже. Оборудование должно быть установлено
правильно в соответствии с действующими стандартами. Материал встраивания должен выдержи-
вать 100°С.
Любые действия с оборудованием нужно проводить, отключив поверхность от газовой магистрали
и электросети.
Если над прибором планируется устанавливать вытяжку, соблюдайте мин. расстояние между вароч-
ной поверхностью и нижним краем вытяжки.
Это расстояние составляет не менее 75 см.
МОНТАЖ ВАРОЧНОЙ ПОВЕРХНОСТИ
1. Отсоедините от панели все адаптеры, решетки, конфорки и крышки.
2. Переверните прибор панелью управления вниз и положите на мягкую поверхность.
3. Проложите по периметру прибора уплотнитель, поставляемый в комплекте, на углах прибора
уплотнителя должно быть больше, чем на остальном периметре.
4. Переверните прибор в нормальное положение, выровняйте по вырезу столешницы и установите
прибор.
5. Закрепите варочную поверхность на столешнице при помощи скоб и шурупов, поставляемых в
комплекте.
6. В случае если установка духового шкафа не предусмотрена и есть свободный доступ к нижней
части варочной поверхности, то в данном случае необходимо использовать деревянную панель,
расстояние между прибором и панелью должно составлять минимум 30 мм.
7. Если прибор устанавливается в непосредственной близости от стены, минимальное расстояние
между стеной и прибором должно составлять 50 мм.
16
Safety mechanism will step in this duration and ensures operation of
the cooktop. With regard to gas putting out appliance, gas cock cuts the
gas going to cooktop zone in case of putting out of cooktop ame due to
any reason.
6. While using coffee pot apparatus supplied along with the cooktop, be
sure that foots of apparatus are placed on cooktop grill exactly and remain
on cooktop zone in centred way. Use the apparatus only on small burner.
7. While utilizing gas cooktops, use saucepan, placed on cooktop
surface as far as possible. Thanks to that, you can save energy. In the
following table, cooking pot diameters recommended to be used as per
burners are given. Characteristic of Wok cooktop zone is to cook quickly.
POT DIAMETER
GLASS HOBS
Domino
45cm.
Hobs
60cm.
Hand
Control
60cm.
Control
Front
70cm.
Control
Front
90cm.
Control
Front
Small Burner 12-18cm 12-18cm 12-18cm 12-18cm 12-18cm 12-18cm
Middle Burner --- 18-20cm 18-20cm 18-20cm 18-20cm 18-22cm
Big Burner 18-24cm 22-24cm 22-24cm 22-24cm 22-24cm 22-26cm
Wok Burner 24-26cm --- 24-26cm 24-26cm 24-26cm 26-30cm
METAL HOBS
Domino
45cm.
Hobs
60cm.
Hand
Control
60cm.
Control
Front
70cm.
Control
Front
90cm.
Control
Front
Small Burner 12-18cm 12-18cm 12-18cm 12-18cm 12-18cm 12-18cm
Middle Burner --- 18-20cm 18-20cm 18-20cm 18-20cm 18-22cm
Big Burner 18-22cm 22-24cm 22-26cm 22-24cm 22-24cm 22-26cm
Wok Burner 24-26cm 24-26cm 24-26cm 24-26cm 24-26cm 26-32cm
Cooking pot to be used with products should have minimum 120 mm. diameter.
False TrueFalseFalse
GB
НЕТ НЕТ
НЕТ
ДА
