6
ПОКАЗАТЕЛИ NR 402 NR 403 NR 404 NR 506 NR 507 NR 508
Количество производимого льда,
кг/час — 0,06 0,06 — — —
Габаритные размеры (рисунок Б.5),
мм, не более:
высота / высота без петли верхней
ширина/ глубина
525 / 515
500 / 480
861/850
501/532
1070/1059
501/532
525 / 515
500 / 480
861/850
501/532
1070/1059
501/532
Габаритное пространство - рабочие
габаритные размеры (рис. Б.6), мм:
высота
ширина / глубина
530
515 / 910
865
516/1010
1074
516/1010
530
515 / 910
865
516/1010
1074
516/1010
Масса (нетто), кг, не более 19,0 27,0 31,5 20,0 28,0 32,0
ОКОНЧАНИЕ ТАБЛИЦЫ 1В
3.1 Перед дальнейшим чтением руководства посмотрите рисунки, расположенные после тек-
стовой части (приложение Б).
3.2 В комплект поставки входят упакованный холодильный прибор с набором комплектующих
изделий в соответствии с таблицей 2 и рисунками Б.1, Б.2, руководство по эксплуатации, сервис-
ная книжка.
3 КОМПЛЕКТ ПОСТАВКИ
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 При эксплуатации холодильного прибора соблюдайте общие правила электробезопас-
ности при пользовании электроприборами.
4.2 Ваш прибор выполнен по степени защиты от поражения электрическим током класса
1. Если вилка шнура питания не подходит к Вашей розетке, следует обратиться к квалифици-
рованному электрику для установки розетки с заземляющим контактом (производится за счет
потребителя).
4.3 Перед включением холодильного прибора проверьте исправность розетки, вилки а также
шнур питания на отсутствие нарушений изоляции.
4.4 Не допускайте повреждения шнура питания и нарушения его контактов в вилке. При
повреждении шнура, его замену необходимо производить на соответствующий, полученный у из-
готовителя или в сервисной службе. Во избежание опасности, замену шнура питания должны
производить только квалифицированные специалисты сервисной службы (специализированной
мастерской). При появлении признаков ухудшения изоляции электрооборудования (пощипыва-
ние при касании к металлическим частям) немедленно отключите холодильный прибор
от электросети и вызовите механика обслуживающей организации для выявления и устранения
неисправности.
4.5 Не кладите на крышку 1 (рисунок Б.2) холодильного прибора электронагревательные
устройства, от которых может загореться пластмасса.
Не допускайте попадания влаги на токоведущие части, расположенные сзади холодильного
прибора.
4.6 Не реже одного раза в год с помощью сухой мягкой щетки или пылесоса очищайте от
пыли элементы конструкции, расположенные сзади холодильного прибора, предварительно вы-
нув из розетки вилку шнура питания.
!
4.7 ВНИМАНИЕ! В целях обеспечения пожарной безопасности:
- не подключайте холодильный прибор к электросети с неисправной защитой от токовых
перегрузок;
- не используйте для подключения переходники, дополнительные розетки и удлини-
тельные шнуры;
- не производите замену элементов электропроводки с помощью лиц, не имеющих соответ-
ствующего разрешения (лицензии);
- не устанавливайте в холодильный прибор электролампу освещения мощностью более 15
Вт;
- не складировать взрывоопасные объекты, в частности аэрозольные баллоны с воспламеня-
ющимся наполнителем в приборе.
4.8 По истечении срока службы холодильного прибора (см. сервисную книжку, гарантийные
обязательства) необходимо вызвать специалиста сервисной службы, который должен дать за-
ключение о возможности дальнейшей эксплуатации прибора и обязательно заменить все эле-
менты его электропроводки. В противном случае вы можете подвергнуть опасности себя и
окружающих.
15
1
- крышка;
2
- упор.

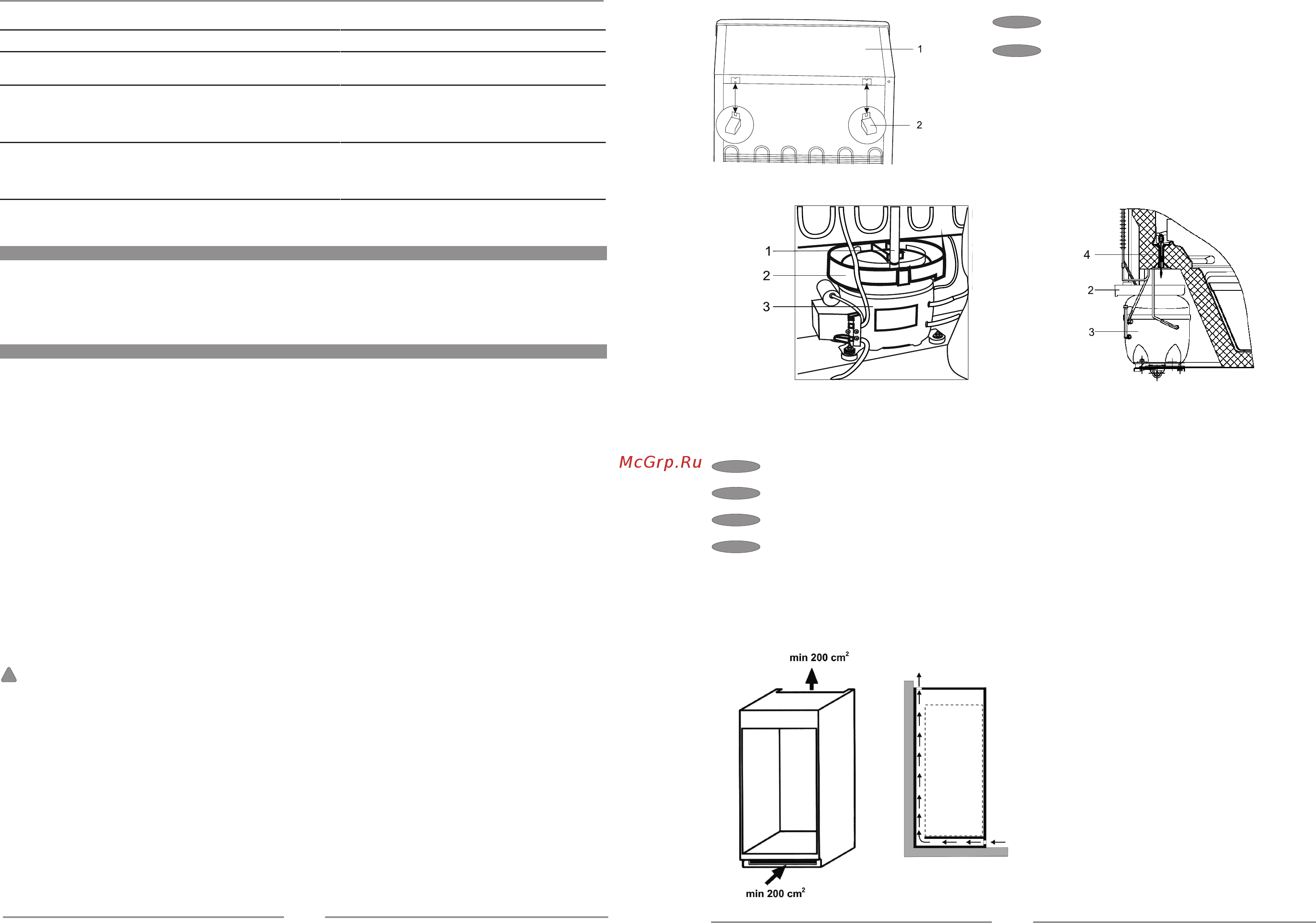

Рисунок Б.2 - Схема крепления упоров к крышке
1
- водоотвод;
2
- сосуд талой воды;
3
- компрессор;
4
- втулка водоотвода
Рисунок Б.3 - Схема отвода талой воды из холодильной камеры
b) NRТ 141, NRТ 143, NRТ 144, NRТ 145,
NR 247, NR 506, NR 507, NR 508
а) NRB 110, NRB 110NF, NRB 118, NRB 119,
NRB 119NF, NRB 120, NRB 137, NRB 139,
NRG 110, NRG 110NF, NRG 118, NRG 119,
NRG 119NF, NRG 120, NRG 137, NRG 139
Рисунок Б.4 - Схема циркуляции воздуха
вокруг холодильного прибора
