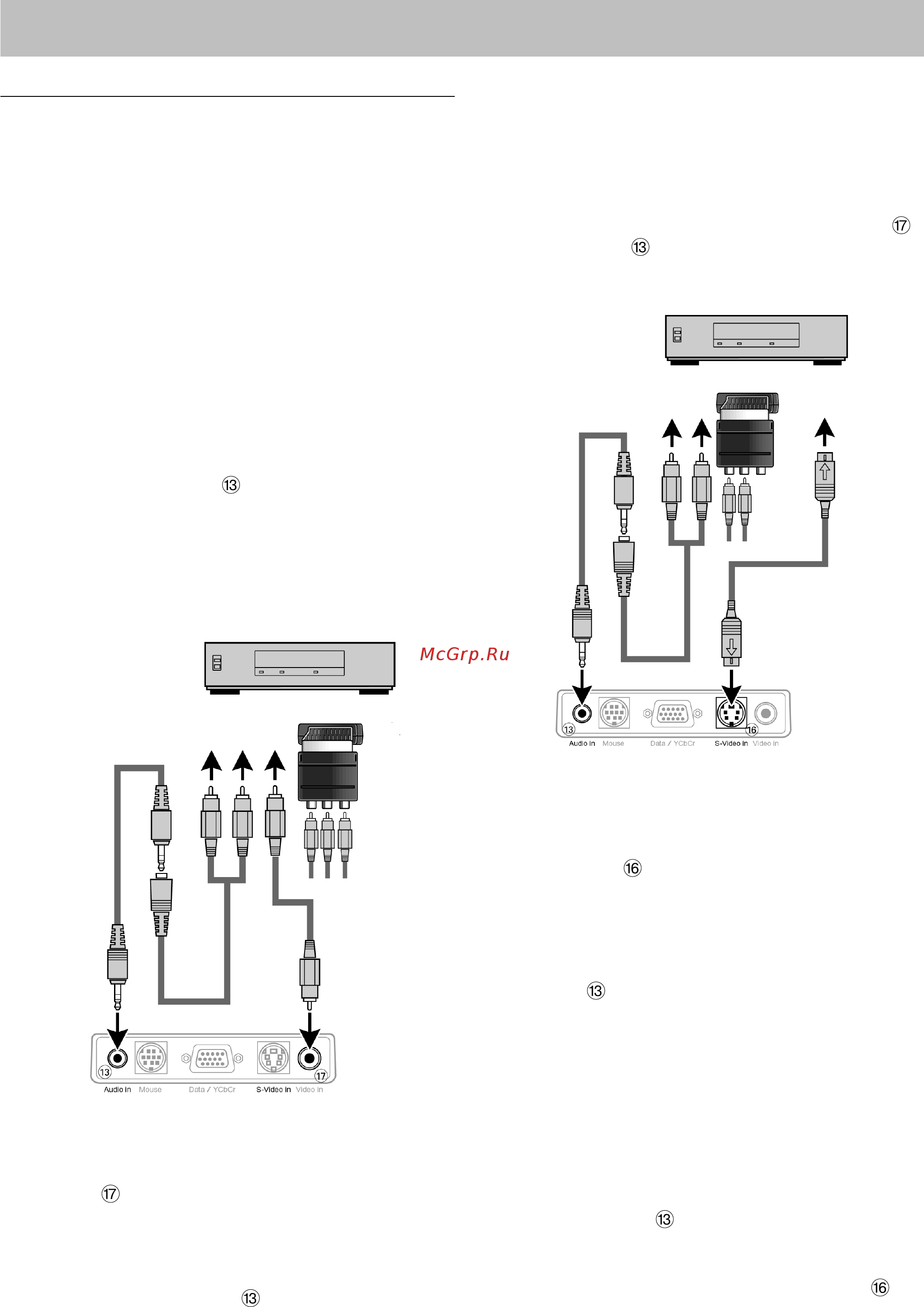

13
Подключение к видеоаппаратуреПодключение к видеоаппаратуре
Подключение к видеоаппаратуреПодключение к видеоаппаратуре
Подключение к видеоаппаратуре
Общие сведенияОбщие сведения
Общие сведенияОбщие сведения
Общие сведения
– Вы можете подключить до двух единиц видеоаппаратуры к
данному проектору, следуя представленным ниже
иллюстрациям.
– При подключении двух единиц видеоаппаратуры Вы можете
установить переключатель источника входящего видеосигна+
ла в положение Video или S+Video. (Формат S+Video обеспе+
чивает более яркие краски и лучшую разрешающую способ+
ность по сравнению с форматом Video.)
– Через громкоговоритель проектора возможно воспроизведе+
ние звука только от одного компонента, даже если подклю+
чено два компонента. При подключении двух внешних проек+
торов через громкоговоритель Вашего проектора может вос+
производиться звук только от одного из них. При воспроиз+
ведении сигнала от видеоисточника (Video, S+Video) или ис+
точника данных (Data / YCbCr) можно включать или выклю+
чать звук (см. «Отключение звука» на стр. 21).
– Цифры в скобках, например (2), соответствуют цифрам в таб+
лице принадлежностей.
– Цифры в кружке, например , соответствуют символам на
рис. 2 в разделе «Органы управления и соединительные
разъемы».
Осторожно!
Перед выполнением любых соединений выключайте проектор.
1. Соедините гнездо выхода видеосигнала видеомагнитофона,
LD2плейера, видеокамеры или телевизора с гнездом входа ви2
деосигнала проектора.
Для этого используйте прилагаемый соединительный
видеокабель (2).
2. Соедините левое и правое гнезда выхода аудиосигнала ви2
деомагнитофона, LD2плейера, видеокамеры или телевизора
с гнездом входа аудиосигнала проектора.
Для этого используйте прилагаемые соединительный аудиока2
бель (3) и кабель преобразования звука (4).
Вставьте белый штепсель в гнездо «L», а красный 2 в гнездо «R».
В случае, если Ваш видеомагнитофон, LDEплейер, видеоE
камера или телевизор оснащен соединительным разъемом
«Scart» (в зависимости от региона):
1. Подсоедините аудио/видеоадаптер Scart/RCA (в комплект не
входит) к разъему «Scart» видеомагнитофона, LD2плейера, ви2
деокамеры или телевизора.
2. Вставьте прилагаемые соединительные аудио/видеокабели
(2, 3 и/или 4) в адаптер и в гнезда входа видеосигнала и
входа аудиосигнала проектора.
1. Соедините гнездо «S2Video out» [Выход видеосигнала форма2
та S2Video] видеомагнитофона стандарта S2VHS, DVD2плейе2
ра, LD2плейера, видеокамеры или телевизора с гнездом вхо2
да сигнала S2Video проектора.
Для этого используйте прилагаемый соединительный кабель
стандарта S2Video.
2. Соедините левое и правое гнезда «Audio out» [Выход аудио2
сигнала] видеомагнитофона стандарта S2VHS, DVD2плейера,
LD2плейера, видеокамеры или телевизора с гнездом входа
аудиосигнала проектора.
Для этого используйте красный и белый соединители кабеля
преобразования звука.
Вставьте белый штепсель в гнездо «L», а красный – в гнездо «R».
В случае, если Ваш видеомагнитофон, LDEплейер, видеоE
камера или телевизор оснащен соединительным разъемом
«Scart» (в зависимости от региона):
1. Подсоедините аудио/видеоадаптер Scart/RCA (в комплект не
входит) к разъему «Scart» видеомагнитофона, LD2плейера, ви2
деокамеры или телевизора.
2. Вставьте прилагаемые соединительные аудиокабели в
адаптер и гнездо входа аудиосигнала проектора.
Вставьте белый штепсель в гнездо «L», а красный – в гнездо «R».
3. Вставьте прилагаемый соединительный кабель стандарта S2
Video в видеомагнитофон и гнездо входа сигнала S2Video про2
ектора.
Примечание: В случае подключения источника полного видео+
сигнала или сигнала S+Video, выберите требуемую систему цве+
топередачи (см.стр. 20).
7. Установка Подключение к видеоаппаратуре
Адаптер «Scart»(в комплект не входит)
Адаптер «Scart»(в комплект не входит)
ПОЛНЫЙ ВИДЕОСИГНАЛ
СИГНАЛ S;VIDEO
(3)
(2)
(4)
