Miele KM411 [11/20] Вырез в столешнице
![Miele KM408-2 IX [11/20] Вырез в столешнице](/views2/1148028/page11/bgb.png)

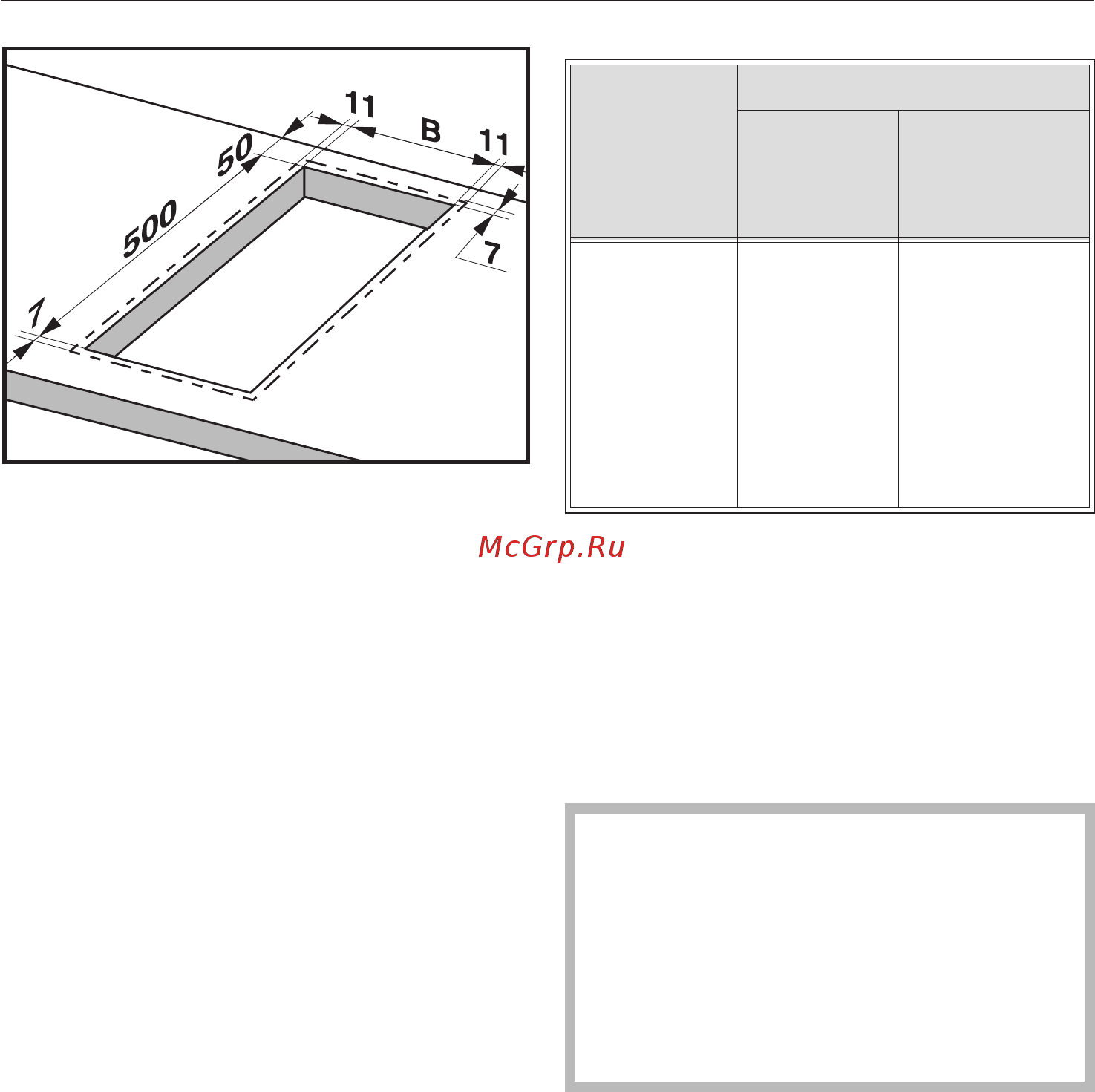

Размеры 7 мм и 11 мм указывают на
опорные кромки прибора на
столешницу.
^ Изготавливается вырез в
столешнице, при этом следует
учитывать также высоту прибора.
См. раздел "Размеры прибора".
Размер "B" дается для комбинации
нескольких приборов и его значение
берется из таблицы.
^ Пожалуйста, учитывайте
минимальное расстояние 50 мм до
задней стены и до боковой стены
справа или слева.
См. также раздел "Указания по
безопасности".
^
Торцевые поверхности в вырезе
должны быть обработаны
специальным лаком, силиконовым
каучуком или смолой для того,
чтобы избежать разбухания
материала от влажности.
Все используемые материалы
должны быть устойчивыми к
воздействию температуры.
Вырез в столешнице
Количество
приборов
Глубина
в мм
± 1 мм
Ширина
(= размер B)
в мм
± 1 мм
1
2
3
4
5
6
7
500
500
500
500
500
500
500
266
554
842
1130
1418
1706
1994
Внимание:
При изготовлении выреза в
столешнице отклоняться от размеров
можно будет максимум на ± 1 мм.
При монтаже нескольких приборов
надо будет монтировать между
отдельными приборами
соответствующую планку.
См. раздел "Монтаж
промежуточных планок и
зажимных пружин".
Вырез в столешнице
11
