Liebherr CNPesf 5156-20 001 [10/14] Перенавешивание двери
![Liebherr CNPesf 5156-20 001 [10/14] Перенавешивание двери](/views2/1528409/page10/bga.png)
10
5. Выньте контакт и рассоеди-
ните штекерное соединение.
Выньте серый кабель из на-
правляющей.
1. Откройте верхнюю дверь.
2. Снимите крышку со
стороны ручки: с помо-
щью шлицевой отвертки
выведите ее вправо из
зацепления и сдвиньте
наружу.
3. Снимите крышку со
стороны шарниров: с по-
мощью шлицевой отвертки выведите ее влево из зацепле-
ния и сдвиньте наружу.
4. Снимите с помощью шлицевой отвертки переднюю па-
нель.
12. Вытащите спереди прижимные
пластины и отодвиньте их.
13. Переставьте ручки и пробки на
противоположную сторону.
14. Переставьте пружинный зажим на
противоположную сторону.
6. Снимите крышку.
7. Открутите винты.
8. Полностью снимите дверь вверх
вместе с опорным кронштейном
и кабелем.
9. Переставьте защитную
крышку на противополож-
ную сторону.
10. Вытащите средний опорный
штифт.
11. Снимите нижнюю дверь.

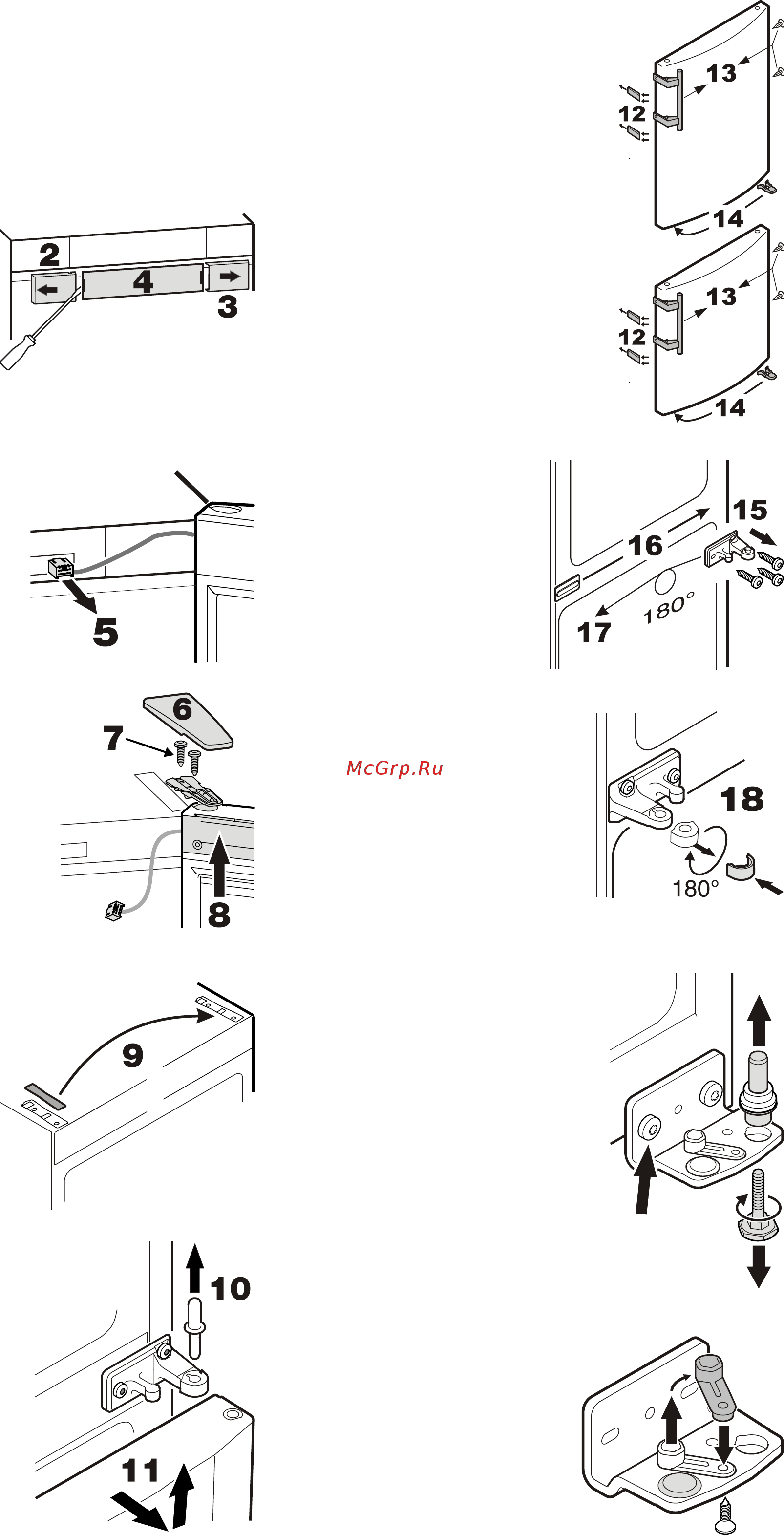

Перенавешивание двери
Перенавешивание двери должно осуществляться только си-
лами специально обученных специалистов.
Для перенавешивания необходимо 2 человека.
Внимание! Перед изменением крепления двери
выдерните сетевую вилку.
15. Открутите шарнирный
уголок.
16. Переставьте защитную
крышку на противополож-
ную сторону.
17. Прикрутите шарнирный
уголок, повернув его на
180°.
18. Вытащите втулку опоры,
поверните на 180° и снова
вставьте.
19
20
21
22
22. Переставьте опору шарнирного
уголка на противоположную
сторону.
19. Слегка наклоните прибор назад
и открутите ножку.
20. Вытащите опорный штифт.
21. Открутите шарнирный уголок.
