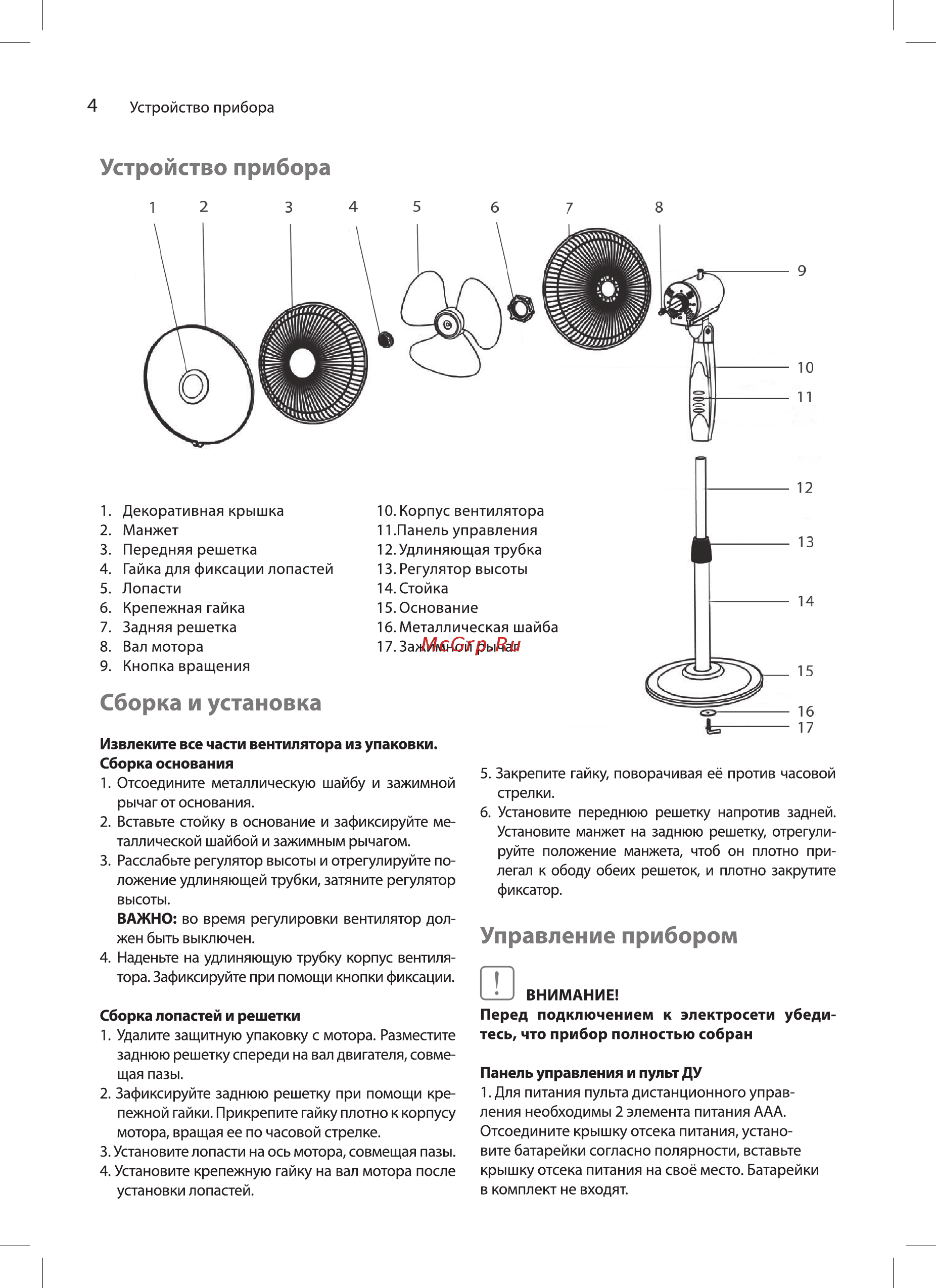

4 Устройство прибора Устройство прибора 10 11 1 Декоративная крышка 2 Манжет 3 Передняя решетка 4 Гайка для фиксации лопастей 5 Лопасти 6 Крепежная гайка 7 Задняя решетка 8 Вал мотора 9 Кнопка вращения 10 Корпус вентилятора 11 Панель управления 12 Удлиняющая трубка 13 Регулятор высоты 14 Стойка 15 Основание 16 Металлическая шайба 17 Зажимной рычаг 15 Сборка и установка Извлеките все части вентилятора из упаковки Сборка основания 1 Отсоедините металлическую шайбу и зажимной рычаг от основания 2 Вставьте стойку в основание и зафиксируйте ме таллической шайбой и зажимным рычагом 3 Расслабьте регулятор высоты и отрегулируйте по ложение удлиняющей трубки затяните регулятор высоты ВАЖНО во время регулировки вентилятор дол жен быть выключен 4 Наденьте на удлиняющую трубку корпус вентиля тора Зафиксируйте при помощи кнопки фиксации Сборка лопастей и решетки 1 Удалите защитную упаковку с мотора Разместите заднюю решетку спереди на вал двигателя совме щая пазы 2 Зафиксируйте заднюю решетку при помощи кре пежной гайки Прикрепите гайку плотно к корпусу мотора вращая ее по часовой стрелке 3 Установите лопасти на ось мотора совмещая пазы 4 Установите крепежную гайку на вал мотора после установки лопастей 16 17 5 Закрепите гайку поворачивая её против часовой стрелки 6 Установите переднюю решетку напротив задней Установите манжет на заднюю решетку отрегули руйте положение манжета чтоб он плотно при легал к ободу обеих решеток и плотно закрутите фиксатор Управление прибором ВНИМАНИЕ Перед подключением к электросети убеди тесь что прибор полностью собран Панель управления и пульт ДУ 1 Для питания пульта дистанционного управ ления необходимы 2 элемента питания ААА Отсоедините крышку отсека питания устано вите батарейки согласно полярности вставьте крышку отсека питания на своё место Батарейки в комплект не входят
