Nordfrost CX 343 032 [7/10] Комплектующие изделия
![Nordfrost CX 343 032 [7/10] Комплектующие изделия](/views2/1528426/page7/bg7.png)
14
d) NR 403, NR 404 е) NR 507, NR 508
11
- плафон и выключатель освещения;
18
- плафон и ручка датчика-реле температуры;
19
- низкотемпературное отделение (НТО);
21
- отделение для скоропортящихся продуктов (ОСП);
22
- ручка датчика-реле температуры;
- другие позиции - см. таблицу 2

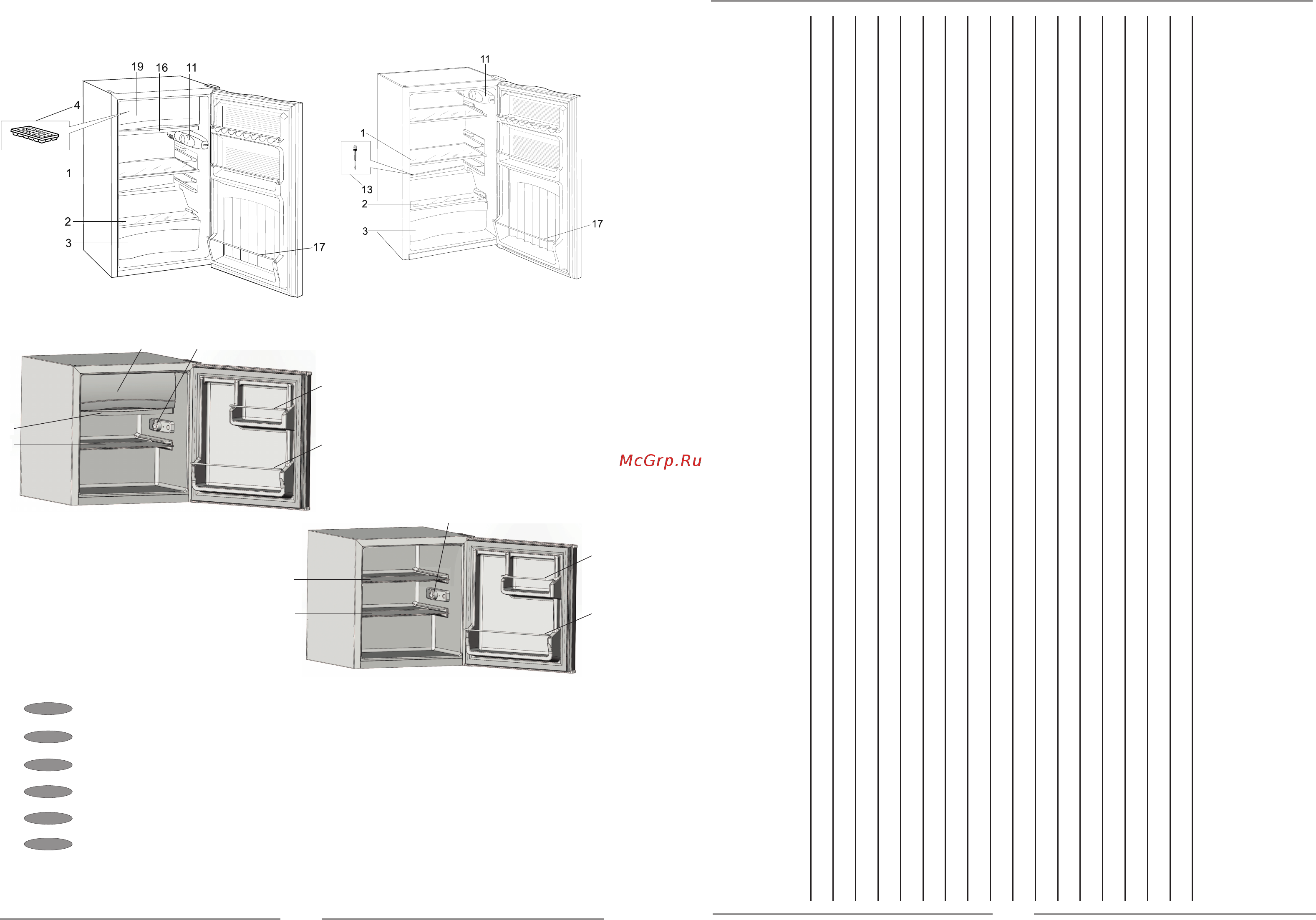

Рисунок Б.1 - Устройство холодильного прибора
и расположение комплектующих изделий
2
16
20
17
22
21
2
20
17
22
1
f) NR 402
g) NR 506
7
ТАБЛИЦА 2 - КОМПЛЕКТУЮЩИЕ ИЗДЕЛИЯ
Рис.
Поз.
Комплектующие изделия
NRB 118
NRB 137
NRG 118
NRG 137
NRB 110
NRB 119
NRG 110
NRG 119
NRB 110NF
NRB 119NF
NRG 110NF
NRG 119NF
NRB 120
NRB 139
NRG 120
NRG 139
NRT 141
NRT 144
NRT 145
NRT 143
NR 247
NR 402
NR 403
NR 404
NR 506
NR 507
NR 508
Б.1 1 Полка 3 3 3 3 3 3 3 3 3 2 2 - 1 2 1 2 3
Б.1 2 Полка 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Б.1 3 Сосуд для овощей и фруктов 2 2 2 2 2 2 2 2 1 2 2 - 1 1 - 1 1
Б.1 4 Форма для льда 1 1 1 1 1 1 1 1 1 1 1 - 1 1 - - -
Б.1 5 Шторка - - 1 1 - - 1 1 - - - - - - - - -
Б.1 6 Корзина большая 1 1 1 1 2 2 1 1 - - - - - - - - -
Б.1 7 Корзина малая 1 1 1 1 1 1 1 1 - - - - - - - - -
Б.1 8 Барьер-полка большая 1 1 1 1 1 1 1 1 1 1 1 - - - - - -
Б.1 9 Барьер-полка 3 3 3 3 3 3 3 3 3 2 3 - - - - - -
Б.1 10 Вкладыш 1 1 1 1 1 1 1 1 1 1 1 - - - - - -
Б.1 12 Полка МК - - - - - - - - 1 1 - - - - - - -
Б.1 13 Очиститель - - - - - - - - 1 1 1 - - - - 1 1
Б.1 15 Сосуд для ягод - - 1 1 - - - - - - - - - - - - -
Б.1 16 Поддон - - - - - - - - - - - 1 1 1 - - -
Б.1 17 Барьер - - - - - - - - - - - 1 3 4 1 3 4
Б.1 20 Барьер малый - - - - - - - - - - - 1 - - 1 - -
Б.2 2 Упор 2 2 2 2 2 2 2 2 2 2 2 - - - - - -
— — Втулка для перенавески
дверей - 2 - 2 - 2 - 2 - - - - - - - - -
