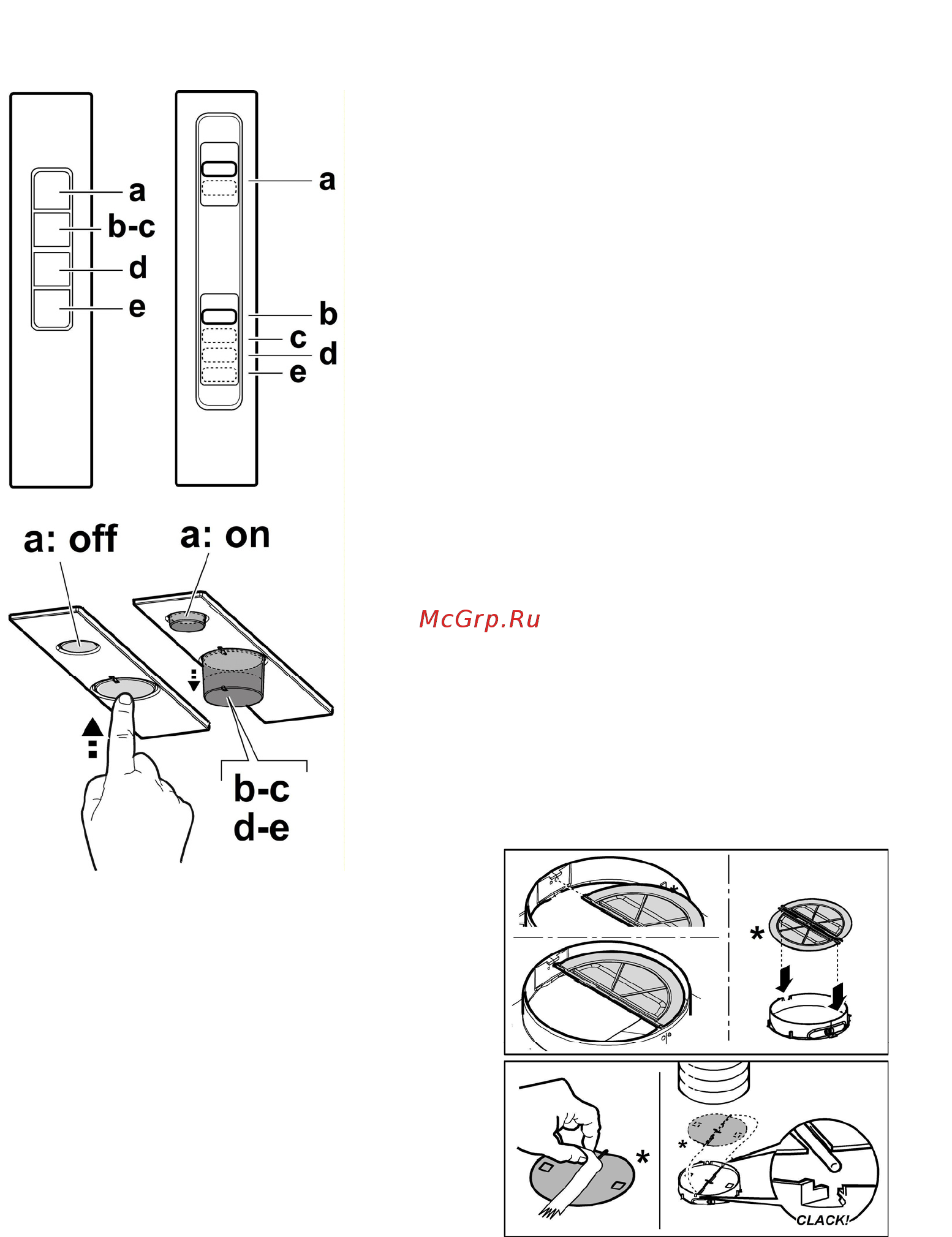

Elica ERA C IX/A/52 [12/15] Рис 7

Функционирование

Вытяжка оснащена панелью управления для контроля

скорости вытяжного вентилятора и включения света для

освещения рабочей поверхности плиты.

а. ВКЛ/ВЫКЛ подсветки

b. ВЫКЛ электродвигателей

c. – d. – e. Производительность вытяжки, минимальная

(с.), средняя (d.), максимальная (е.)

Уход

Для очистки используйте ТОЛЬКО специальную тряпку,

смоченную нейтральным жидким моющим средством. НЕ

ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ

ОЧИСТКИ. Не применяйте средства, содержащие

абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!

Фильтры задержки жира

Рис. 1-7

Фильтр следует чистить ежемесячно неагрессивными

моющими средствами, вручную или в посудомоечной

машине при низкой температуре и экономичном цикле

мытья.

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание жирового фильтра, но его

фильтрующая характеристика остается абсолютно

неизменной.

Угольный фильтр (только в режиме рециркуляции)

Рис. 5

Насыщение угольного фильтра происходит по истечении

более или менее длительного периода эксплуатации,

предопределяемого типом кухни и периодичностью

очистки жировых фильтров. В любом случае, заменяйте

картридж по крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

Замена ламп

Рис. 7

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

Снимите вытяжную решетку, чтобы иметь доступ к

лампочкам подсветки.

Замените поврежденную лампу.

Используйте только светодиодные лампы макс.

мощностью 3 Вт, с цоколем E14. Для получения

подробной информации смотрите прилагаемую листовку

"ILCOS D" (буквенно-цифровой код "1d").

Если система

подсветки не работает, проверьте

корректность установки ламп в гнездах, прежде чем

обратиться в центр технической помощи.

ТОЛЬКО в некоторых изделиях

В качестве опционального устройства в комплект может

включаться запорный клапан дымохода,

устанавливаемый отдельно. Если условия, в которых

устанавливается оборудование, этого требуют (напр.,

отсутствие защиты от случайного обратного потока

воздуха снаружи),

установите клапан в соответствующее

гнездо в выходном воздушном патрубке перед установкой

трубопровода для отвода дымов.

Elica ERA C IX/A/52 [12/15] Рис 7
