Supra SDD-3004 [7/28] Sdd 3004

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

•

SDD-3004

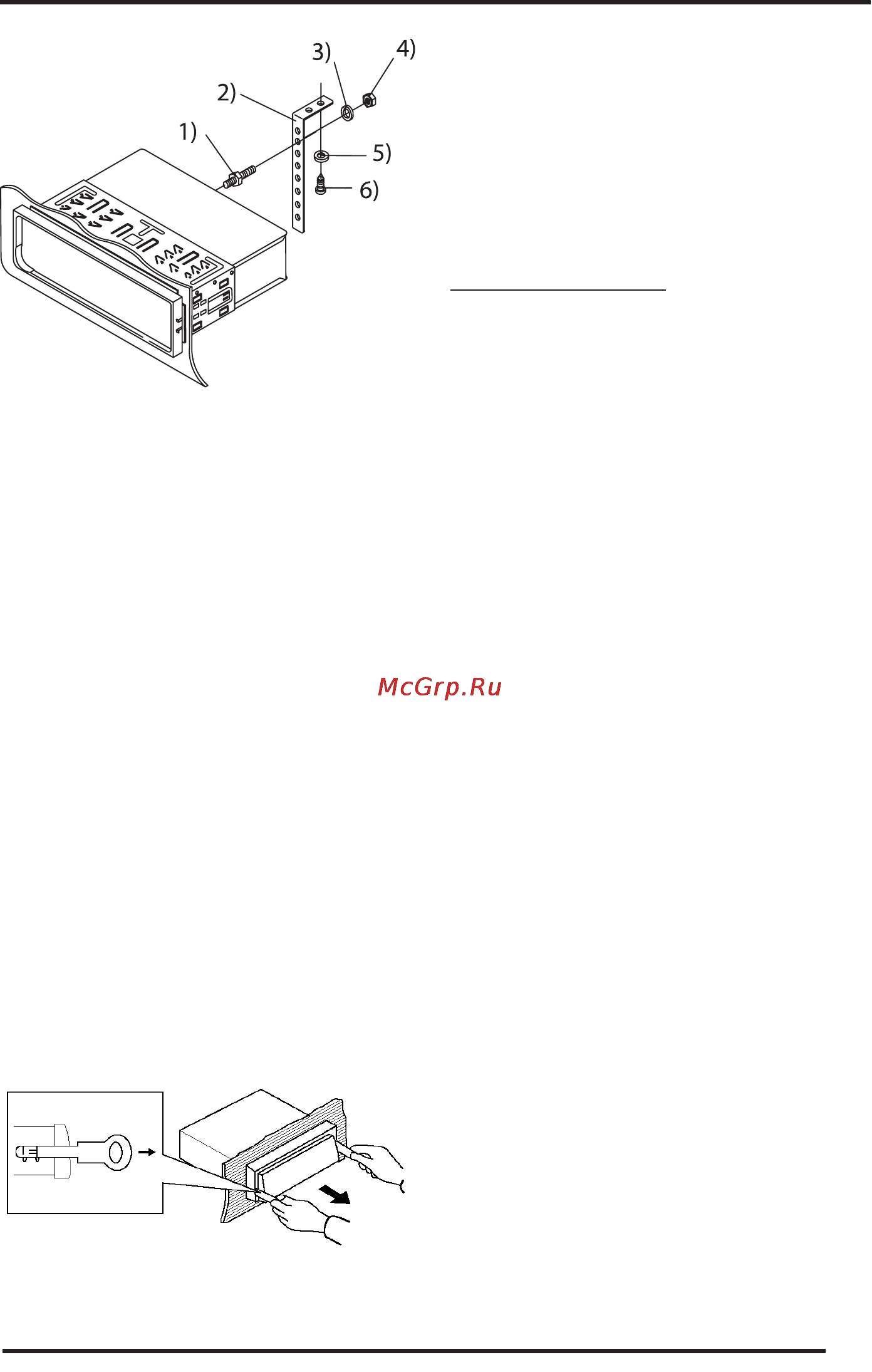

1) Крепежный болт

2) Металлическая скоба

3) Пружинная шайба

4) Гайка

5) Шайба

6) Винт (5х25мм)

10. Подсоедините провод к «-» клемме автомо-

бильного аккумулятора. Установите обрамле-

ние и переднюю панель (см. раздел «Установка

и снятие передней панели»).

Порядок извлечения аппарата

Убедитесь, что зажигание выключено. Отсоедините

провод от «-» клеммы аккумулятора автомобиля.

Снимите металлическую скобу с задней стенки

устройства (если она устанавливалась ранее).

Нажмите кнопку снятия передней панели и снимите ее.

Аккуратно снимите обрамление, потянув его на себя.

Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях

передней панели. Извлеките ресивер из рамки, по-

тянув его на себя.

Тыловой монтаж (метод 2)

Данный метод установки аппарата применяется для

автомобилей марки Nissan, Toyota. Используйте от-Nissan, Toyota. Используйте от-, Toyota. Используйте от-Toyota. Используйте от-. Используйте от-

верстия, отмеченные соответствующими буквами

N и T, чтобы прикрепить аппарат к кронштейнам.

Выберите позицию, при которой винтовые отвер-

стия закрепленных в автомобиле кронштейнов и

винтовые отверстия приемника, отмеченные соот-

ветствующими буквами названия марки машины

(«T» - Toyota или «N» - Nissan) совпадут, и закрепите

проигрыватель при помощи 2-х винтов (5х5 мм) с

каждой стороны.

Примечание:

Обрамление, монтажная рама и металличе-

ская скоба не используются при этом мето-

де установки.
