Denon TU-1500AE B [12/23] Усилитель

Подключение тюнера

Обозначения кабелей

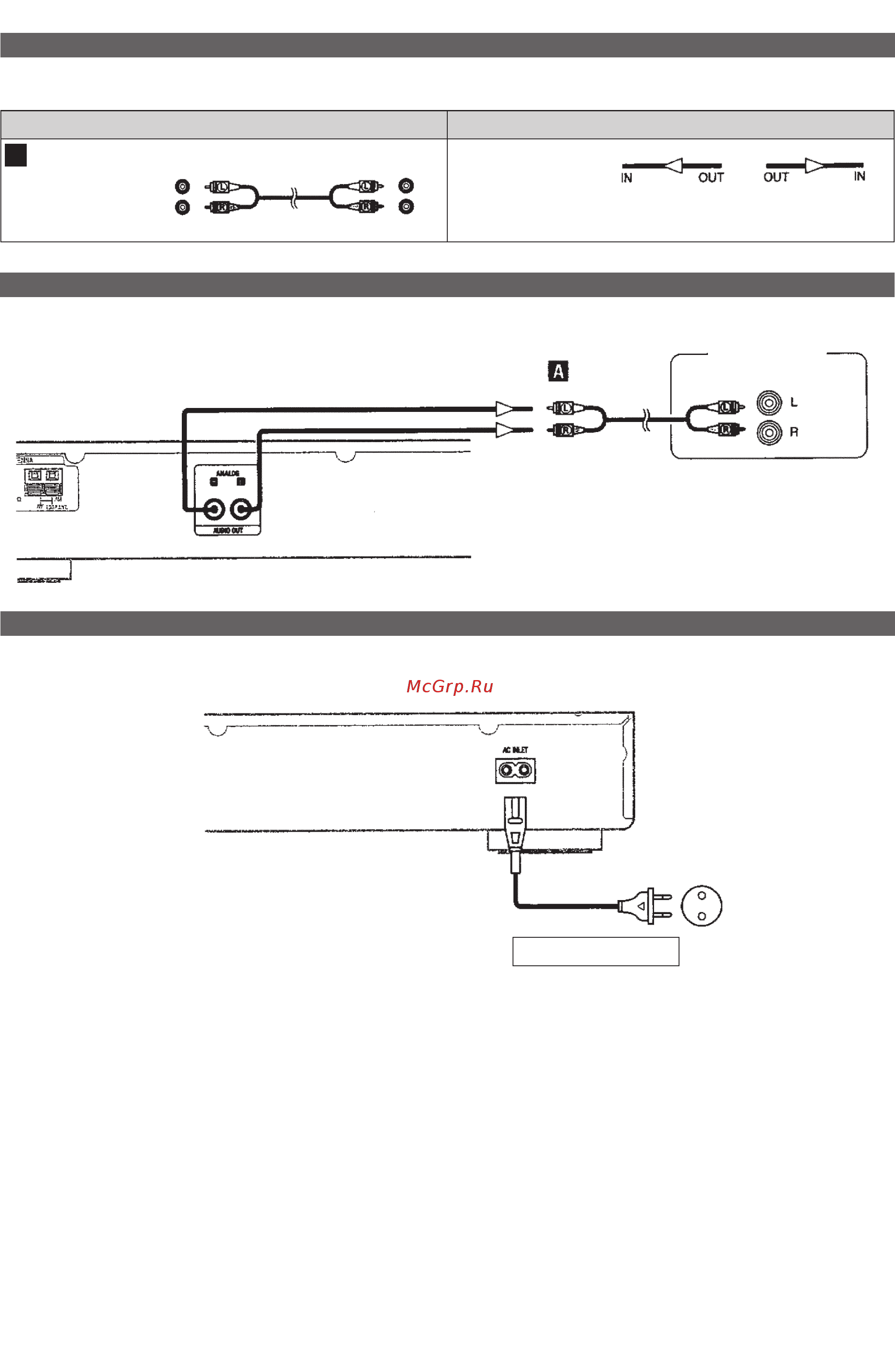

Схемы подключения, приведенные на последующих страницах, предполагают использование следующих опциональных соединительных кабелей.

Аудио кабель

Направление сигнала

Аналоговый разъем (Стерео) (К усилителю)

L [Левый канал] (Белый)

R [Правый канал] (Красный)

Аудиосигнал

Кабель со штыревыми разъемами

[Вход] [Выход] [Выход] [Вход]

Подключение усилителя

Усилитель

Аналоговый RCAвход

[Левый канал]

[Правый канал]

Подключение сетевого шнура

Переменное напряжение

230 В, 50 Гц

Сетевая розетка

(настенная)

Сетевой шнур (прилагается)
