Руководство пользователя P-630S EE
Гл.2Описание оборудования 10
ГЛ .2
Описание оборудования
В этой главе описывается порт и светодиодные индикаторы.
2.1 Разъем на боковой панели
P-630S EE имеет встроенный кабель USB. Порт DSL находится на боковой панели.

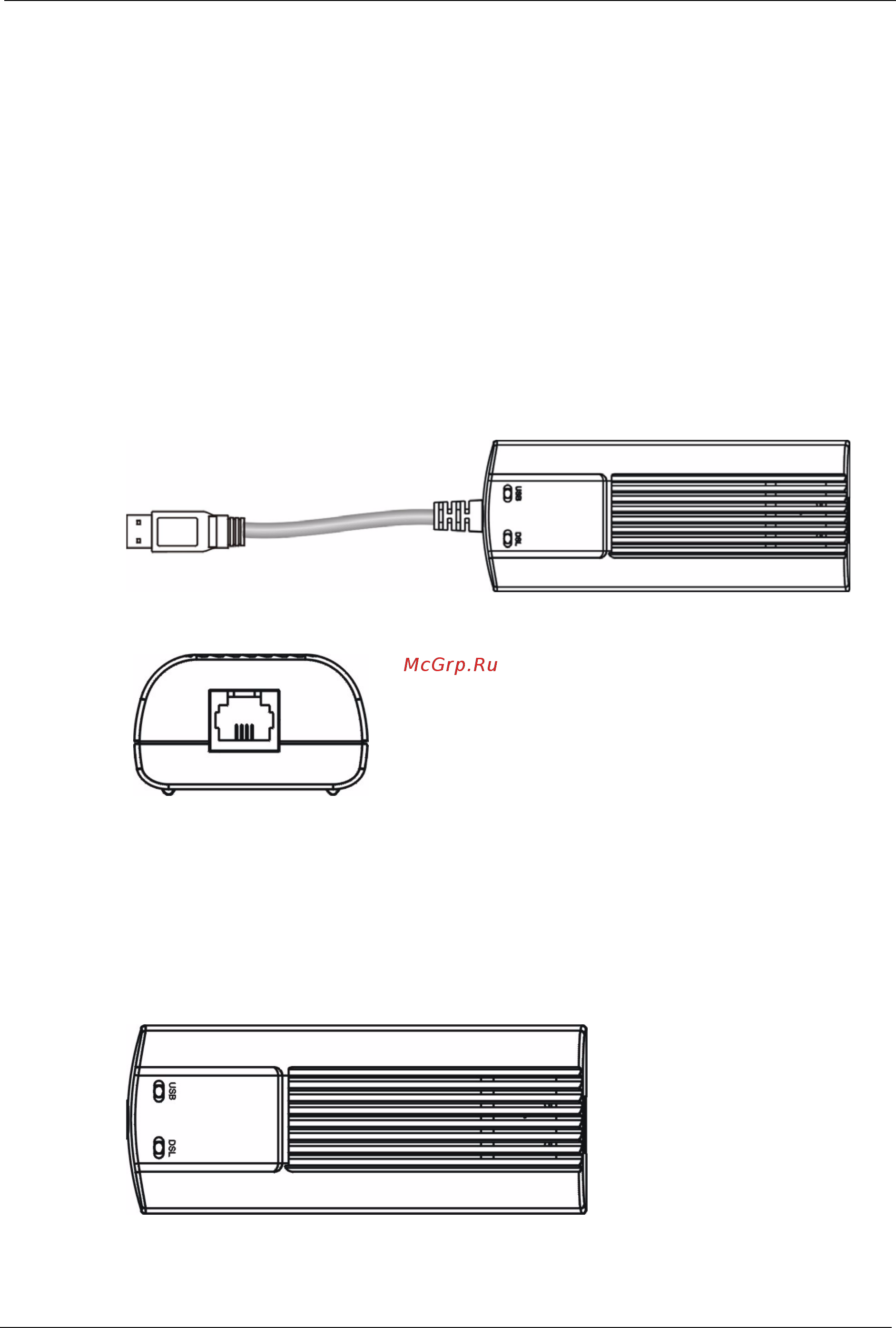

Рис. 2 Передняя панель
Рис. 3 Разъем на боковой панели
2.2 Светодиоды на передней панели
Светодиоды на передней панели отображают рабочее состояние модема. В таблице под
рисунком приводится описание функций светодиодов.
Рис. 4 Светодиоды передней панели
