AOC I2490PXQU [12/67] Подключение монитора

Подключение монитора

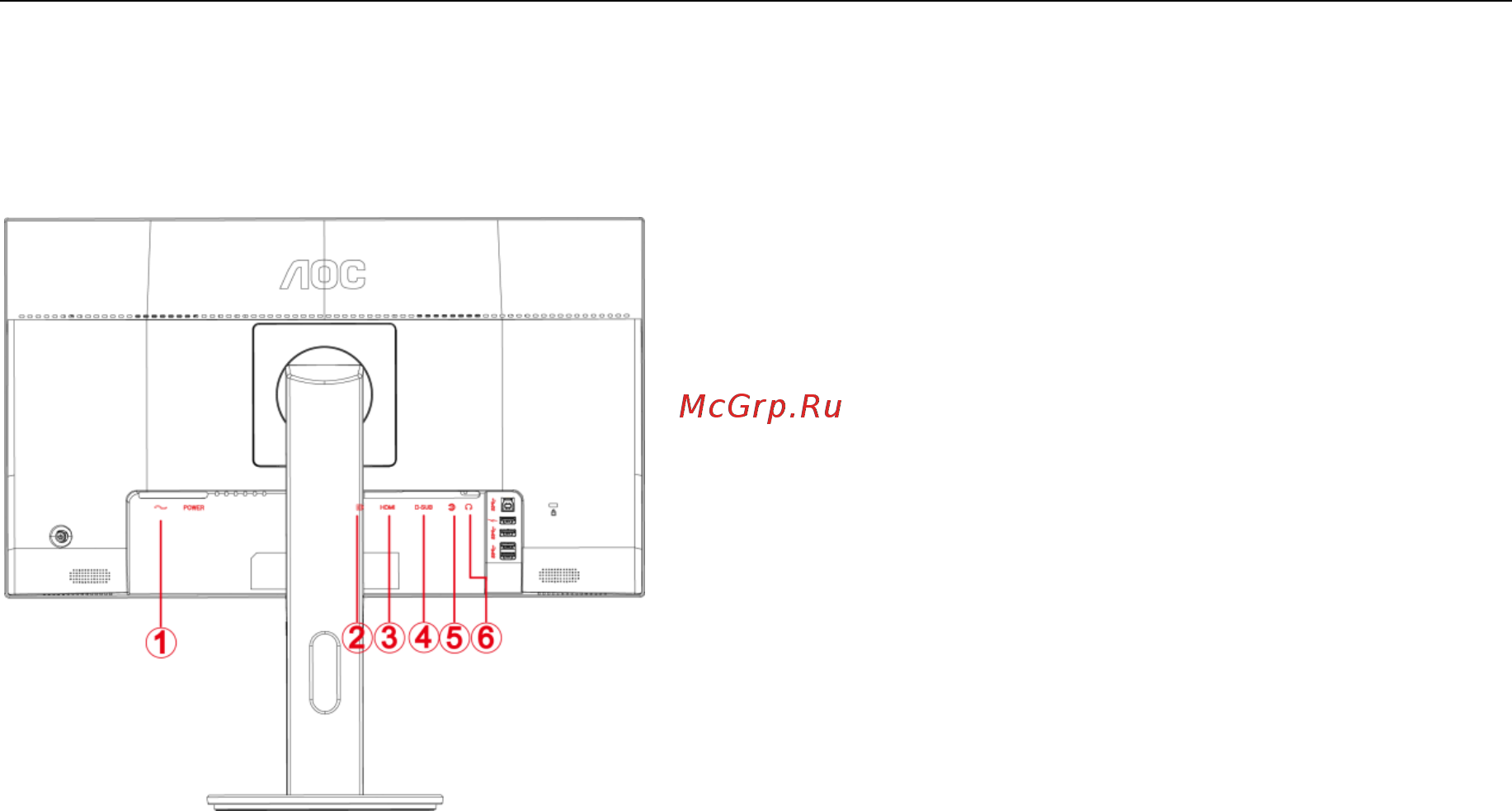

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Электропитание

2 DP

3 HDMI

4 Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)

5 Аудио вход

6 Выход на наушники

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоединитеразъем на одном конце DP-кабеля к задней панели монитора, другой разъем – к DP-порту

компьютера.

3 Подсоедините15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другойконе

ц – к порту D-Sub компьютера.

4 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем наодном

концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.

5 (Не входит в комплект поставки – необходима видеокарта сАудио-портом). Подсоедините разъем наодном

конце Аудио-кабеля к задней панели монитора, другой разъем – кАудио-порту компьютера..

6 Включите монитор и компьютер.

7 Поддерживаемые видеоразрешения: через порты VGA, DP, HDMI.

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не

отображается, см. раздел по поиску и устранению неисправностей.
