WF-2000W(X)

ПРИНАДЛЕЖНОСТЬ

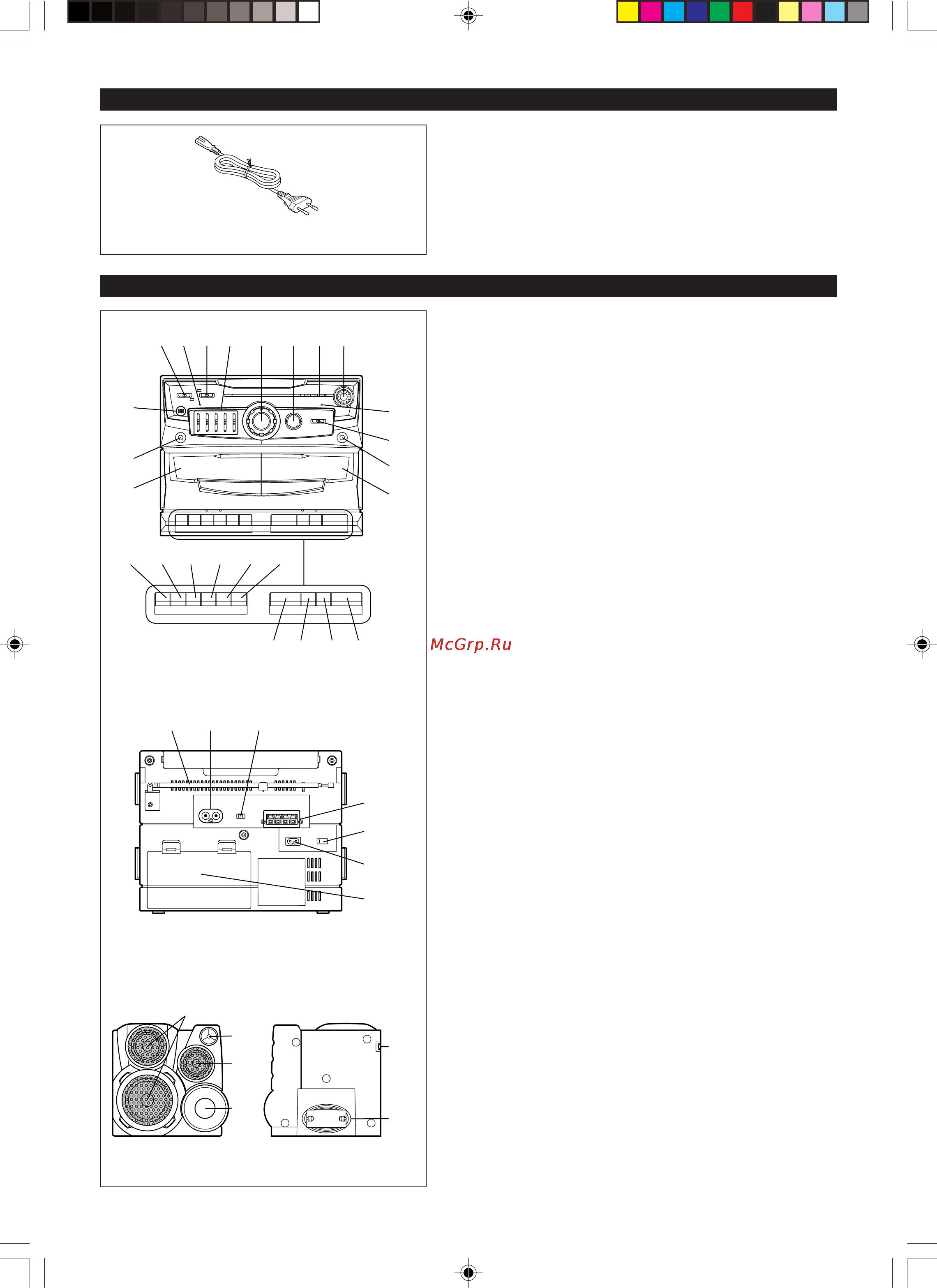

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ

16 17 18 19 20 21

22 23 24 25

234 5 6 78

26 27 28

1. Переключатель функций

2. Индикатор питания

3. Переключатель скорости перезаписи/встроенного

микрофона/режима ЧМ

4. Ручки графического эквалайзера

5. Регулятор громкости

6. Переключатель “Экстра-бас” (с индикатором)

7. Ручка тонкой настройки

8. Ручка настройки

9. Встроенный микрофон

10. Гнездо для головного телефона

11. (TAPE 1) Кассетный отсек

12. Индикатор “ЧМ-стерео”

13. Переключатель диапазонов

14. Гнездо для микширующего микрофона

15. (TAPE 2) Кассетный отсек

16. (TAPE 1) Кнопка записи

17. (TAPE 1) Кнопка воспроизведения

18. (TAPE 1) Кнопка перемотки назад

19. (TAPE 1) Кнопка быстрой перемотки вперед

20. (TAPE 1) Кнопка стопа/выброса

21. (TAPE 1) Кнопка паузы

22. (TAPE 2) Кнопка воспроизведения

23. (TAPE 2) Кнопка перемотки назад

24. (TAPE 2) Кнопка быстрой перемотки вперед

25. (TAPE 2) Кнопка стопа/выброса

26. Телескопическая стержневая антенна ЧМ/КВ

27. Гнезда для подключения КД/сигнальной линии

28. Выключатель подавления биений

29. Зажимы для громкоговорителей

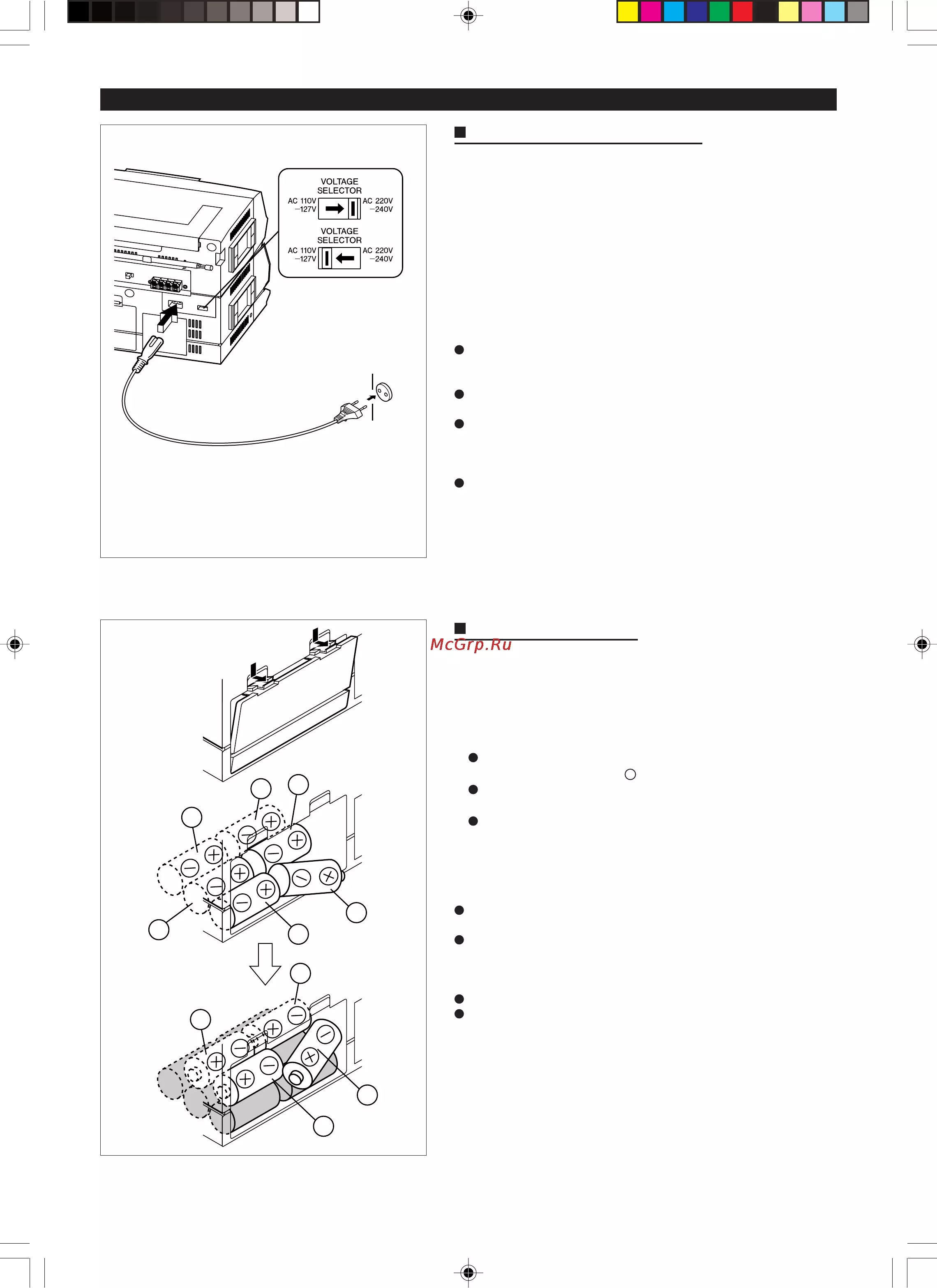

30. Переключатель напряжений переменного тока

31. Гнездо для подключения питания переменным

током

32. Батарейный отсек

33. Низкочастотный громкоговоритель

34. Сверхвысокочастотный громкоговоритель

35. Высокочастотный громкоговоритель

36. Канал для воспроизведения низких частот

37. Рычаг освобождения громкоговорителя

38. Провод громкоговорителя

Примечание:

Детали и принадлежности, указанные в данной инструкции

по эксплуатации, но не показанные на рисунке, не

прилагаются.

Шнур питания переменного тока × 1
