Подключение монитора

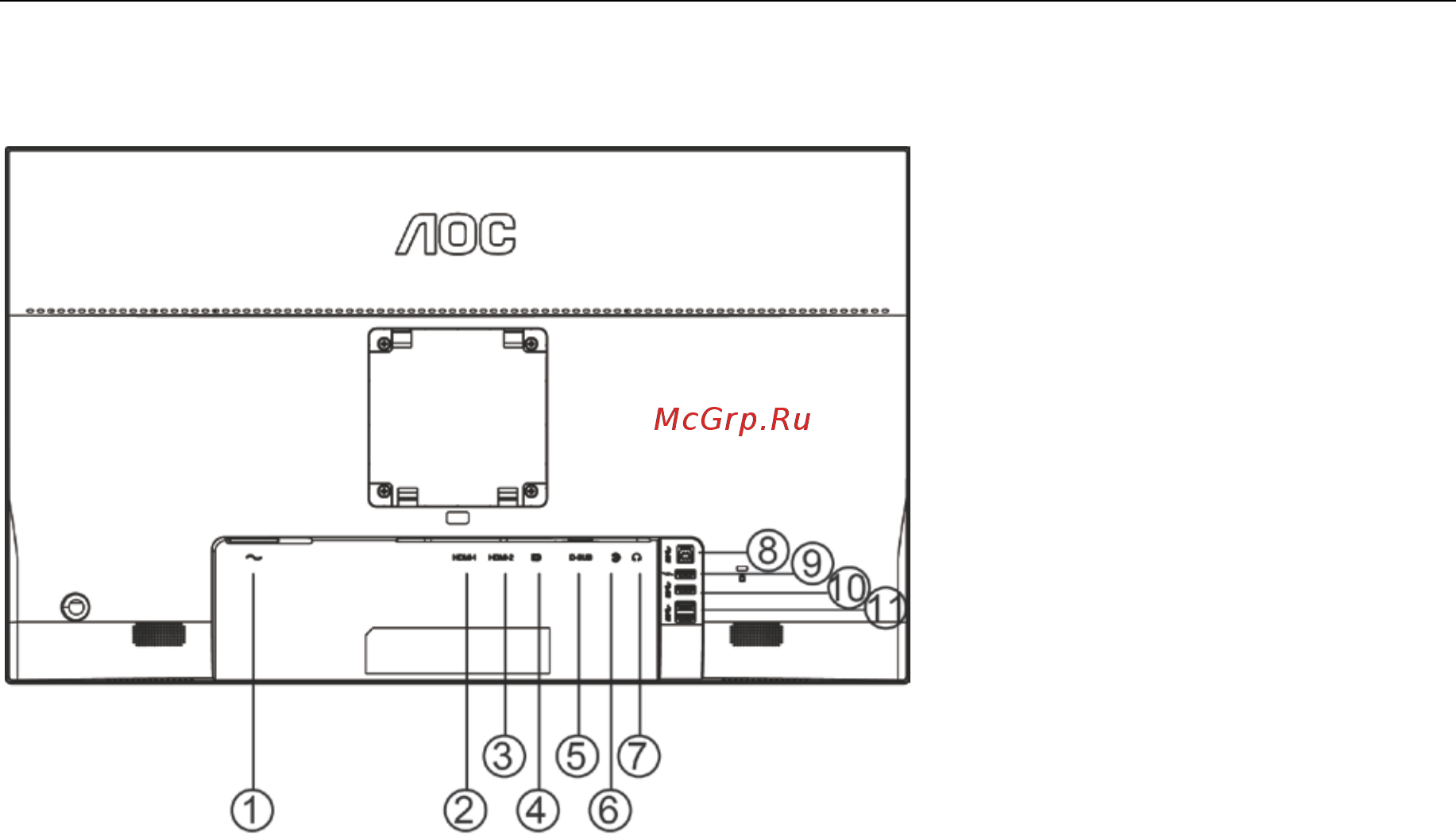

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Power

2 HDMI-1

3 HDMI-2

4 DP

5 VGA

6 Line-in

7 Наушники

8 USB 3.0

9 USB 3.0+быстрая зарядка

10 USB 3.0

11 USB 3.0

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключите шнур питания к разъему для подключения источника питания постоянного тока на задней

панели монитора.

2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к

порту D-Sub компьютера.

3 (Другой вариант: требуется видеокарта с портом HDMI) — подключить один конец кабеля HDMI к задней

стенке монитора, а другой конец — к порту HDMI компьютера.

4 (Другой вариант: требуется видеокарта с аудиоразъемом) — подключить один конец аудиокабеля к

задней стенке монитора, а другой конец — к аудиоразъему компьютера.

5 (Другой вариант: требуется видеокарта с портом DP) — подключить один конец кабеля DP к задней

стенке монитора, а другой конец — к порту DP компьютера.

6 Включить монитор и компьютер.

7 Поддерживаемые видеоразрешения

VGA: 1920X1080 при 60 Гц (максимальное)

HDMI / DP: 1920X1080 при144 Гц (максимальное)

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение

не отображается, см. раздел по поиску и устранению неисправностей.
