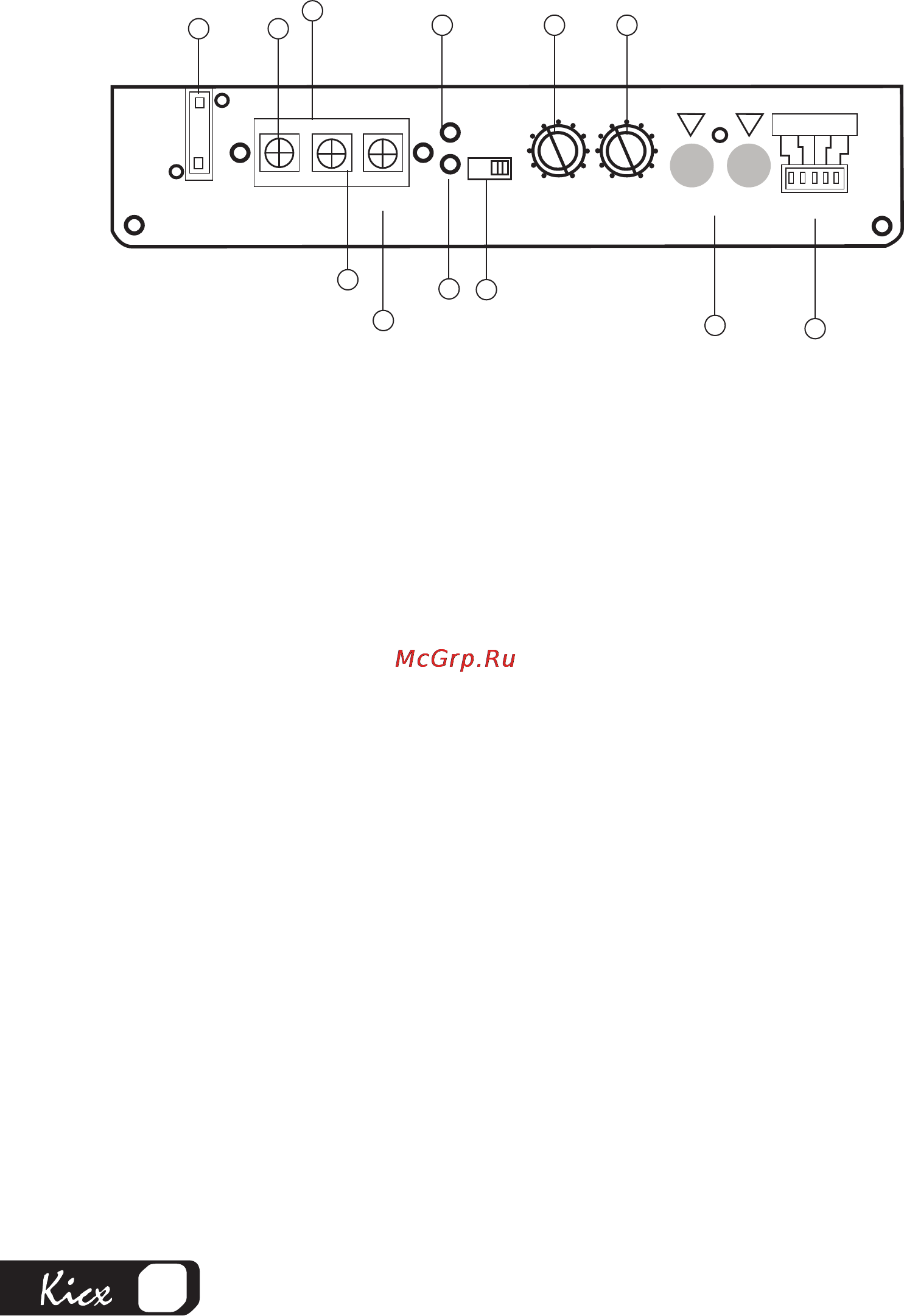

Рис.5. Назначение и описание органов подключения и настройки.

1. Линейный вход (LOW INPUT). Cлужит для подключения к линейному

входу головного устройства кабелем типа RCA.

2. Высокоуровневый вход (HIGH INPUT). Подключается к выходам

усилителя головного устройства, не оборудованного RCA- входами.

3. Разъем питания устройства:

4. - силовой разъем для кабеля +12Вольт, идущего от аккумуляторной

клеммы (+12V);

5. - разъем для провода дистанционного управления

включения/выключения питания устройства (REM). Если головное

устройство такой функции не имеет – подведите на данный

разъем +12В, отключаемые сигналом с замка зажигания;

6. - разъем массы, для соединения с кузовом автомобиля (GND).

7. Предохранитель (FUSE 20A).

8. Переключатель LP/FULL. Позволяет пропускать либо весь звуковой

диапазон частот (FULL), либо только низкие частоты (LP).

9. Регулятор полосы пропускания фильтра ФНЧ (FREQ). Диапазон

регулировки 50-25Гц/12дБ.

10. Регулировка чувствительности (усиления) (GAIN). Регулирует

чувствительность от 10мВ до 1В.

11. Индикатор питания POWER.

12. Индикатор неисправности PROTECTION.

20A

+12V REM GND

FREQ

POWER

PROTECTION

LP FULL

50 Hz 250Hz

Min Max

R+ R- G L- L+

GAIN

LOW INPUT

HI- INPUT

7 4
