Storage Central SC101
Краткое руководство по установке
Приблизительное время выполнения: 30 минут.
Эти инструкции помогут вам выполнить три следующих операции:
A) Установить жесткий диск и подключить Storage
Central SC101 к вашей сети.
B) Установить программное обеспечение (ПО) Storage
Central SC101.
C) Выделить дисковое пространство для каждого ПК,
который будет использовать SC101.

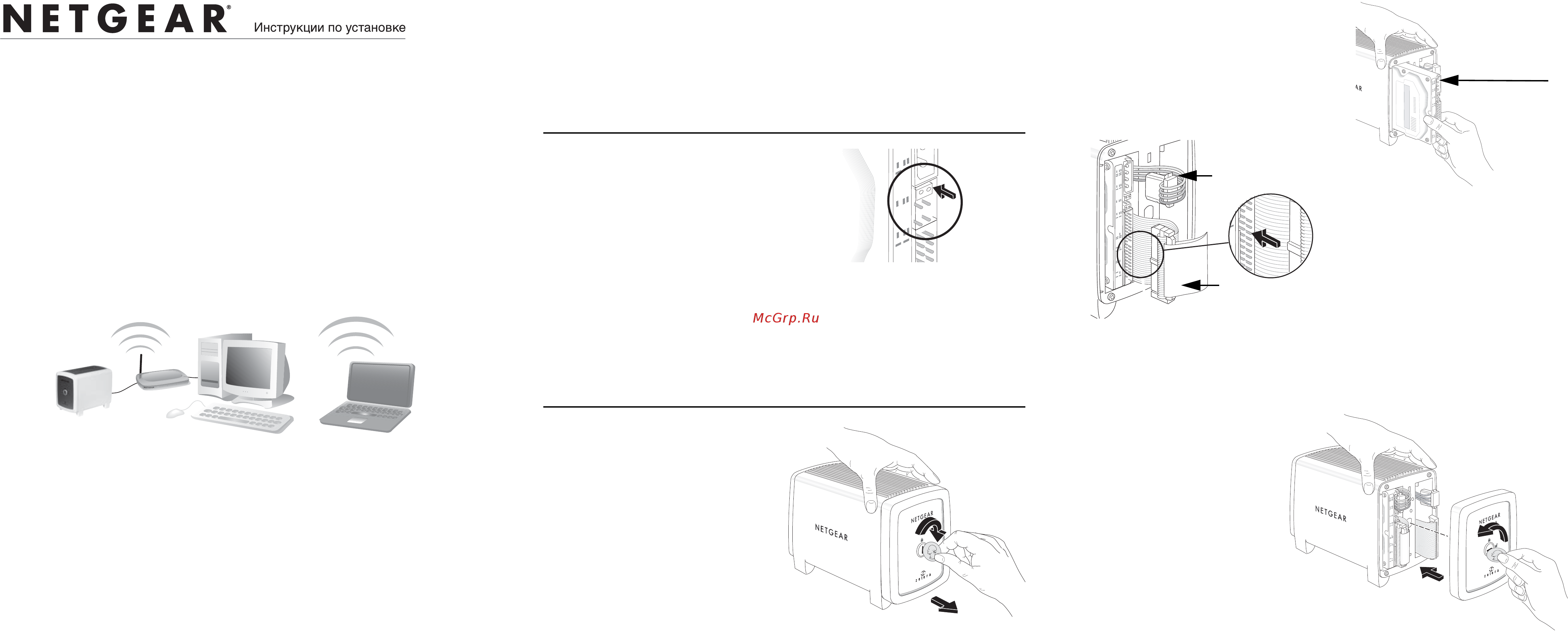

Когда вы закончите установку, ваша сеть будет похожа на приведенную на
этой иллюстрации.
Примечание. Вам необходим жесткий диск IDE, сеть Ethernet с доступным
портом, в сети должен работать DHCP, а также необходимы ПК с
операционной системой (ОС) Windows XP (SP2) или Windows 2000 (SP4)
для доступа к SC101.
Распакуйте устройство, кабель Ethernet, адаптер питания и компакт-диск.
Компакт-диск содержит драйверы, мастер
установки и ссылки на ресурсы в
Интернете. Познакомьтесь устройством Storage Central SC101. На задней
панели SC101 имеется информация о портах и индикаторах состояния,
расположенных на передней панели.
Примечание. При установке устройства поставьте его на ножки и
обеспечьте хорошую вентиляцию. Недопустимо ставить устройство в такие
места, где его могут легко опрокинуть. Нельзя ничего ставить на
устройство.
!0
-
A) Установка жесткого диска и
подключение к SC101
Приведенные ниже инструкции помогут вам установить один диск.
Повторите эти шаги для установки второго диска.
Проверка установки жесткого диска в режим “Cable
Select” (Выбор по кабелю)
1. Найти перемычки (джамперы)
жесткого диска.
2. Убедиться, что перемычки
установлены в положение “cable
select” (выбор по кабелю).
Перемычки жесткого диска должны быть
установлены в положение “cable select”
(выбор по кабелю), маркированное надписью “CS” на некоторых дисках.
Обычно это положение по умолчанию.
Примечание. Необходимо изучить документацию, поставляемую
изготовителем жесткого диска, или посмотреть на жестком диске, чтобы
определить, какое положение является положением “cable select” (выбор по
кабелю). Ус т а н о в ка для вашего диска может отличаться от
приведенной на
иллюстрации.
Установка жесткого диска
1. Снимите переднюю панель.
a. C помощью монеты или
отвертки откройте подпружи-
ненную защелку передней
панели, поворачивая ее по
часовой стрелке.
b. Снимите переднюю панель.
Предупреждение. Необходимо
извлечь сетевой шнур из SC101
перед установкой или снятием
дисков. Несоблюдение этой
предосторожности может вывести
диски из строя.
Перемычка
2. Вставьте жесткий диск.
a. Уст а н овите жесткий диск так,
чтобы D-образный разъем
электропитания находилась
сверху.
b. Вставьте диск в один из слотов.
3. Подключите кабели жесткого
диска.
a. Сориентируйте и вставьте сетевой кабель в D-образный разъем
электропитания.
b. Совместите ключ кабеля данных диска с гнездом на разъеме для
кабеля данных и вставьте кабель. Аккуратно разместите кабели
внутри так, чтобы они не мешали закрепить панель.
4. Закрепите
переднюю панель.
a. Уст а н овите панель в
нужное положение.
b. C помощью
отвертки или монеты,
удерживая открытой
подпружиненную
защелку панели,
прикрепите панель,
а затем освободите
защелку.
питания
D-образный
разъем
Шнур
Кабель для
электропитания
передачи данных
