Arcam FMJ A32 B [12/14] Двухпроводное подключение и двойное усиление акустических систем

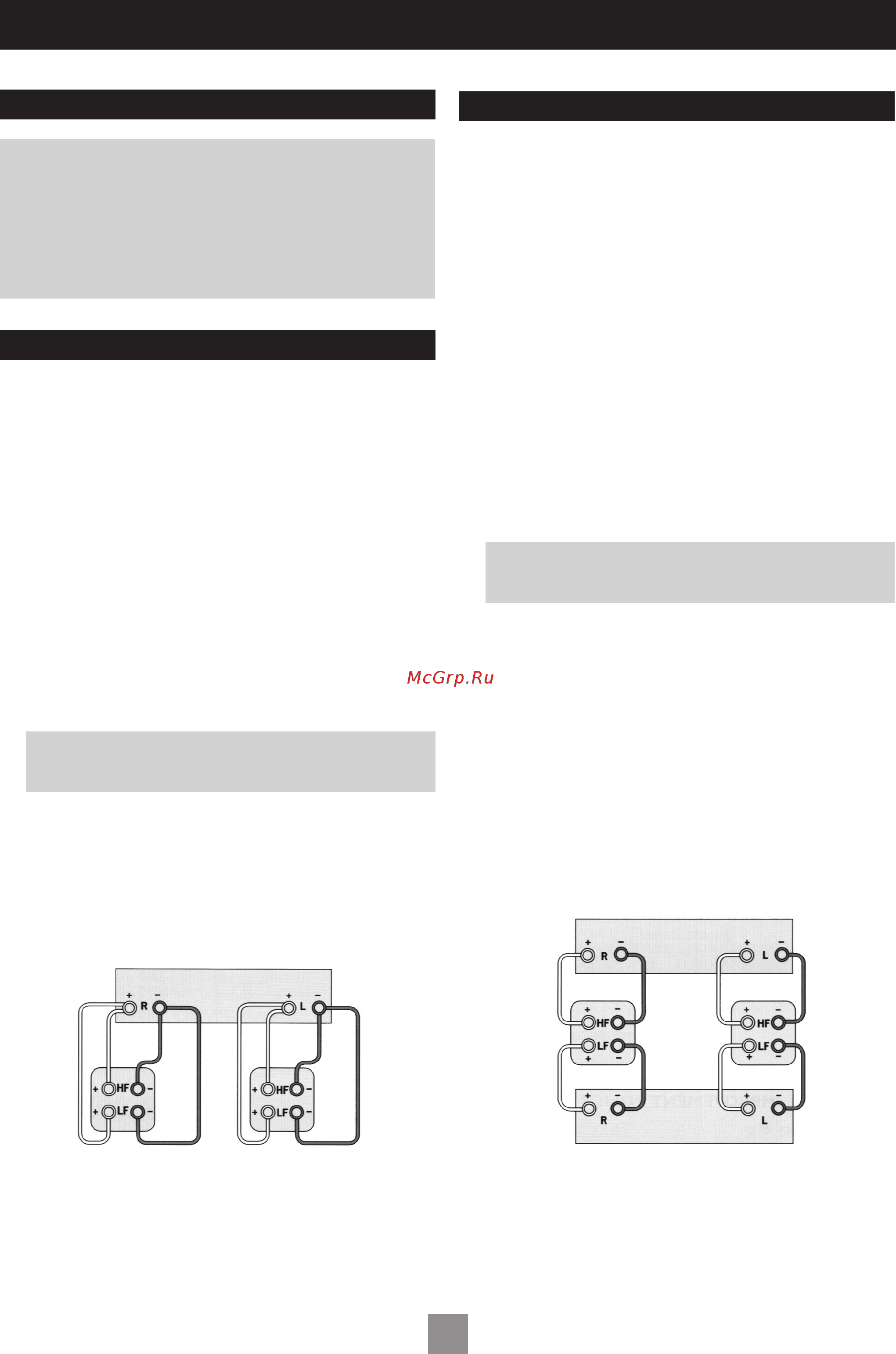

![Arcam FMJ A32 B [12/14] Двухпроводное подключение и двойное усиление акустических систем](/views2/1531430/page12/bgc.png)
Двухпроводное подключение обеспечивает улучшение качества звука Вашей сис
темы, так как при этом происходит разделение высоко и низкочастотного сигнала
и получаемые два сигнала передаются по разным акустическим кабелям. При
этом предотвращается искажение сигнала, возникающее в результате взаимодей
ствия токов высокой и низкой частоты, протекающих по одному кабелю, как в сис
темах, соединяемых обычным способом.
Вам потребуется:
Акустические системы (АС) с четырьмя входными клеммами каждая, помеченны
ми «HF» [Высокочастотные] и «LF» [Низкочастотные].
Акустические кабели – две пары кабелей для каждой акустической системы (кото
рые могут быть соединены концами, подключаемыми к усилителю, если Ваш уси
литель оснащен только одной парой выходных клемм на канал), или комплект со
ответствующим образом заделанных кабелей (пучок проводов, который может
быть подготовлен Вашим дилером и который может использоваться для двухпро
водного соединения).
Как выполнить двухпроводное подключение акустических систем
1. Удалите перемычки, соединяющие клеммы на задней стороне Ваших акусти
ческих систем.
2. Подсоедините кабели, как показано на приведенной ниже схеме, соблюдая
полярность.
Рабочие характеристики Вашей системы могут быть улучшены еще более по отно
шению к результатам, достигнутым за счет двойного подключения. Для этого ис
пользуется тот же принцип, но на один уровень выше, то есть создается отдельное
усиление низко и высокочастотного редукторов каждой акустической системы.
Подсоедините комбинированный усилитель к высокочастотным (HF) клеммам, а
усилитель мощности к низкочастотным (LF) клеммам.
Вам потребуется:
Акустические системы – с четырьмя входными клеммами каждая (как и при двух
проводном подключении), помеченными «HF» [Высокочастотные] и «LF» [Низко
частотные].
Два усилителя – одним из них будет А32, а вторым – усилитель мощности произ
водства Arcam (например, Р35).
Акустические кабели – две пары кабелей для каждой акустической системы или
комплект соответствующим образом заделанных кабелей (пучок проводов, кото
рый может быть подготовлен Вашим дилером и который может использоваться
для двойного усиления).
Соединительные кабели – одна пара высококачественных соединительных кабелей.
Как создать систему с двойным усилением
1. Удалите перемычки, соединяющие клеммы на задней стороне Ваших акусти
ческих систем.
2. Подсоедините кабели, как показано на приведенной ниже схеме, соблюдая
полярность.
3. При помощи соединительных кабелей соедините гнезда «PRE OUT» усилителя
А32 с соответствующими гнездами «AUDIO IN» усилителя мощности.
13
Двухпроводное подключение и двойное усиление акустических систем
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ
ПРЕДУПРЕЖДЕНИЕ: Не выполняйте соединения с усилителем, когда он вклю
чен или подсоединен к электросети.
Перед включением тщательно проверьте все соединения. Убедитесь, что ого
ленные провода не касаются корпуса усилителя (это может привести к коротко
му замыканию) и что положительные клеммы (+) соединены с положительными,
а отрицательные (Q) – с отрицательными.
Перед выполнением нижеописанных действий убедитесь, что регулятор громко
сти усилителя установлен на минимальное значение.
ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ АС
ПРЕДУПРЕЖДЕНИЕ: Этот пункт очень важен, так как его невыполнение
может привести к повреждению усилителя, гарантия на которое не распрост
раняется.
ДВОЙНОЕ УСИЛЕНИЕ ВАШЕЙ СИСТЕМЫ
ПРЕДУПРЕЖДЕНИЕ: Этот пункт очень важен, так как его невыполнение
может привести к повреждению усилителя, гарантия на которое не распро
страняется.
Усилитель Arcam A32
Акусти
ческая
система
правого
канала
Двухпроводное подключение с использованием
одного комплекта соединителей усилителя
Рекомендуемая конфигурация для двойного усиления
АС левого
канала
АС правого
канала
Усилитель Arcam A32
Усилитель мощности Arcam P35
Акусти
ческая
система
левого
канала
