Supra SWM-774 [5/22] Подсоединения
![Supra SWM-774 [5/22] Подсоединения](/views2/1005316/page5/bg5.png)
Руководство по эксплуатации
•
SWM-774
5

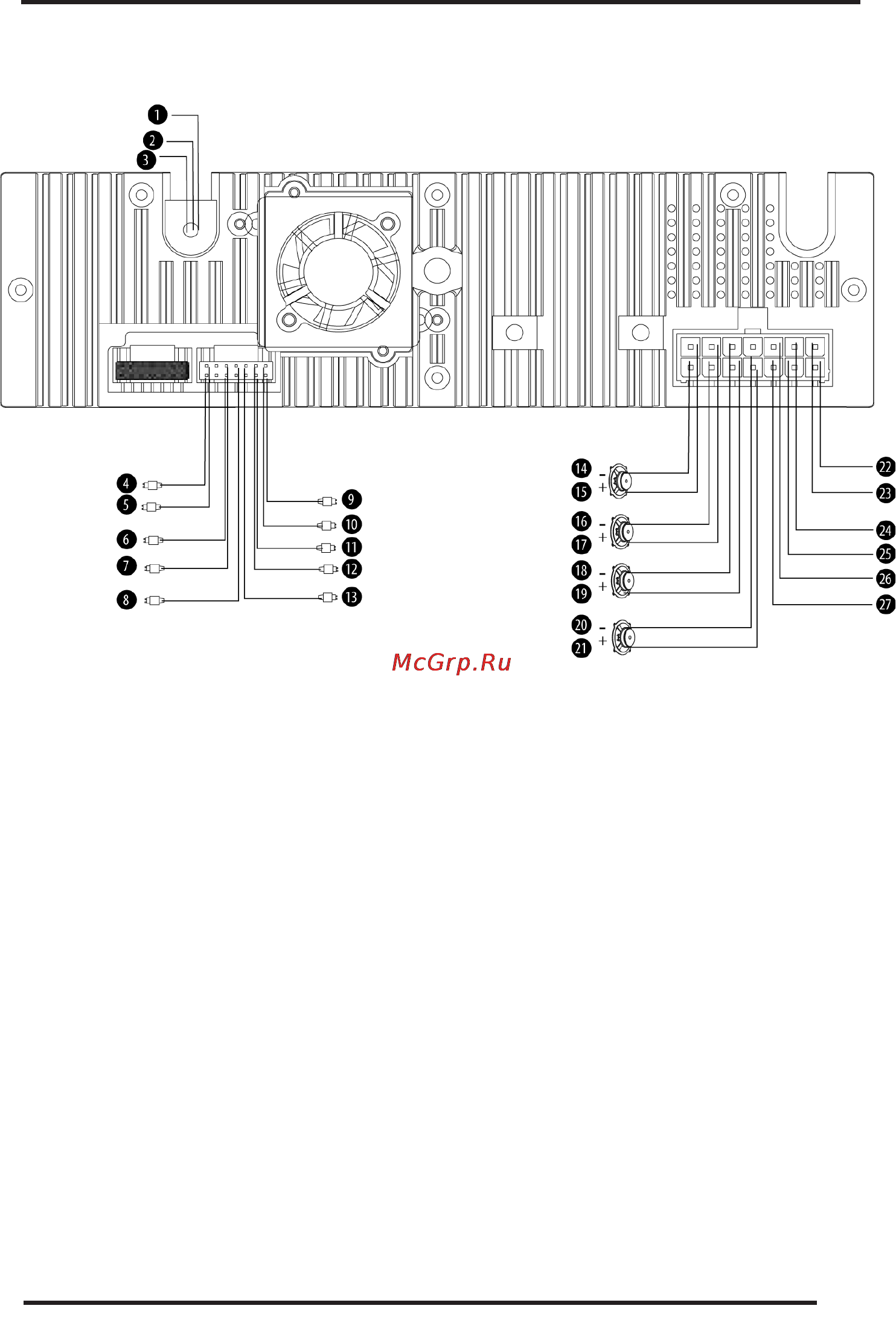

ПОДсОеДинениЯ
Управление со штатных кнопок руля (зелёный)1.
Телевизионная антенна2.
Радио антенна3.
Видео выход 24.
Видео выход 15.
Видео вход для подключения внешнего 6.
источника сигнала
Видео вход камеры заднего вида7.
Аудио вход для подключения внешнего 8.
источника (левый канал)
Тыловой правый выход9.
Фронтальный правый выход10.
Тыловой левый выход11.
Фронтальный левый выход12.
Аудио вход для подключения внешнего 13.
источника (правый канал)
Тыловой правый громкоговоритель (-) 14.
(Пурпурный/Черный)
Тыловой правый громкоговоритель (+) 15.
(Пурпурный)
Фронтальный правый громкоговоритель (-) 16.
(Серый/Черный)
Фронтальный правый громкоговоритель 17.
(+) (Серый)
Фронтальный левый громкоговоритель (-) 18.
(Зеленый/Черный)
Фронтальный левый громкоговоритель (+) 19.
(Зеленый)
Тыловой левый громкоговоритель (-) 20.
(Белый/Черный)
Тыловой левый громкоговоритель (+) 21.
(Белый)
К включателю фонарей заднего хода 22.
(Белый)
К массе (-) (Черный)23.
Питание +12В (Желтый)24.
Стояночный тормоз (Коричневый)25.
Автоматическое управление антенной 26.
(Тёмно-синий)
Зажигание АСС (Красный)27.
