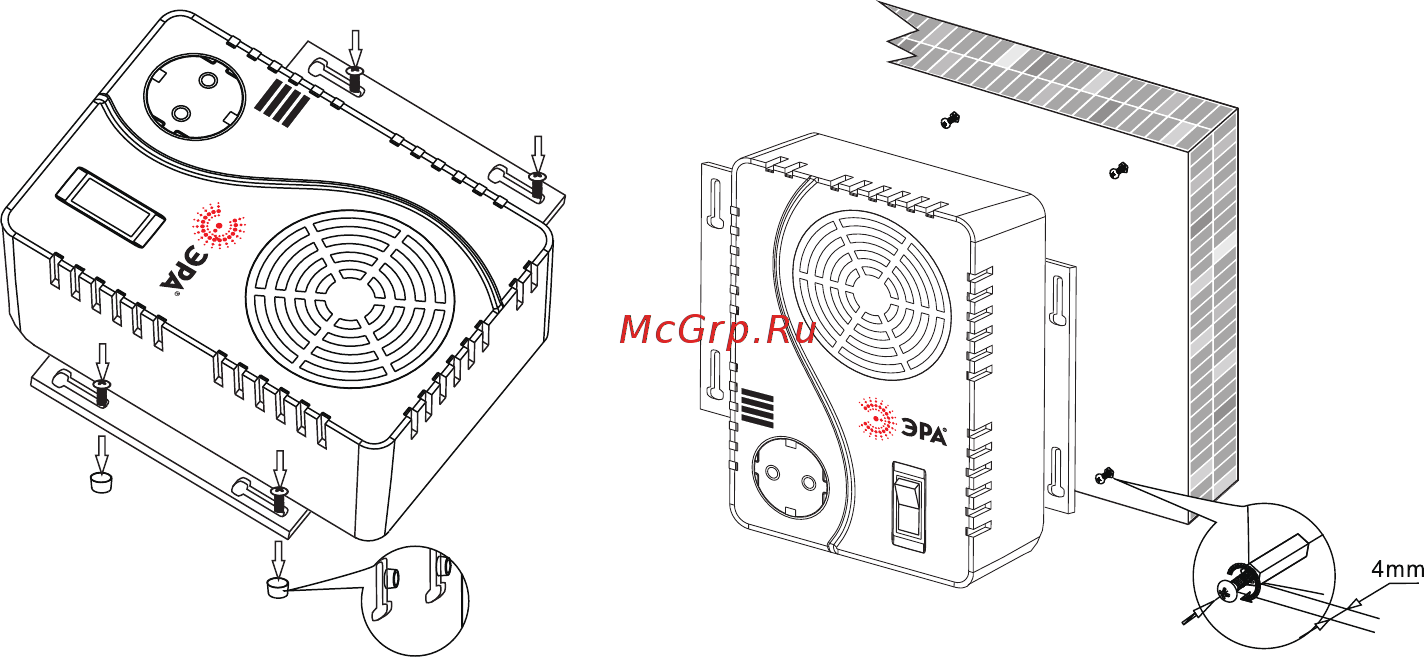

Варианты расположения стабилизатора
СНК-…-У
Напольное (настольное)
Требуется смонтировать к стабилизатору
опорные ножки (входят в комплект поставки)
ВКЛ
ВЫКЛ
ВХОД
МОЩНОСТЬ
ВЫХОД
ЧАСТОТА
1000ВА
160-260В~
220В~ ±10%
50/60 Гц
СТАБИЛИЗАТОР
НА ПРЯЖ ЕНИ Я
СНК-1000-У
Вывод 220В~
ВКЛ
ВЫКЛ
ВХОД
МОЩНОСТЬ
ВЫХОД
ЧАСТОТА
1000ВА
160-260В~
220В~ ±10%
50/60 Гц
СТАБИЛИЗАТОР
НАПРЯЖЕНИЯ
СНК-1000-У
Вывод 220В~
ВКЛ
ВЫКЛ
ВХОД
МОЩНОСТЬ
ВЫХОД
ЧАСТОТА
1000ВА
160-260В~
220В~ ±10%
50/60 Гц
СТАБИЛИЗАТОР
НА ПРЯЖ ЕНИ Я
СНК-1000-У
Вывод 220В~
1
2
3
6
4
5
Настенное
Используется комплект крепежа (входит в
комплект поставки)
ВКЛ
ВЫКЛ
ВХОД
МОЩНОСТЬ
ВЫХОД
ЧАСТОТА
1000ВА
160-260В~
220В~ ±10%
50/60 Гц
СТАБИЛИЗАТОР
НАП РЯЖ ЕНИ Я
СНК-1000-У
Вывод 220В~
ВКЛ
ВЫКЛ
ВХОД
МОЩНОСТЬ
ВЫХОД
ЧАСТОТА
1000ВА
160-260В~
220В~ ±10%
50/60 Гц
СТАБИЛИЗАТОР
НАПРЯЖЕНИЯ
СНК-1000-У
Вывод 220В~
ВКЛ
ВЫКЛ
ВХОД
МОЩНОСТЬ
ВЫХОД
ЧАСТОТА
1000ВА
160-260В~
220В~ ±10%
50/60 Гц
СТАБИЛИЗАТОР
НА ПРЯЖ ЕНИ Я
СНК-1000-У
Вывод 220В~
1
2
3
6
4
5
6. Порядок подключения и режимы работы
После транспортировки стабилизатора или его хранения при отрицательных
температурах нужно выдержать его перед включением в условиях эксплуатации не
менее 3-х часов. Произвести внешний осмотр изделия с целью определения отсутствия
повреждений его корпуса и силового кабеля. Рекомендуется устанавливать прибор,
ограничивая доступ к нему детей и домашних животных, вдали от прямых солнечных
лучей и отопительных приборов для предотвращения перегрева. Подключить сетевой
кабель к бытовой сети, а в розетки стабилизатора подключить потребители. Для
включения стабилизатора перевести выключатель на лицевой панели в положение
«ВКЛ». Проверив, что входное напряжение находится в допустимых пределах,
стабилизатор, по истечении времени задержки включения (см.таблицу 1), подаст
нагрузку на подключённые к нему электроприборы.
При напряжении бытовой сети в допустимом диапазоне (см. таблицу №1) стабилизатор
подаёт питание на потребитель в обычном режиме. На метрическом дисплее модели
СНКБ-…-М отображается величина выходного напряжения в пределах «зеленой»
зоны. При выходе напряжения бытовой сети за пределы указанного диапазона подача
питания на потребитель прекращается.
При установлении входного напряжения в пределах допустимого (см. таблицу №1),
стабилизатор после отсчёта времени задержки снова подаёт питание на подключенный
к нему потребитель.
При перегрузке стабилизатора происходит его отключение благодаря выключателю
с функцией автоматического отключения и/или терморазмыкателю, встроенному в
трансформатор. Следует избегать перегрузки, поскольку частое срабатывание защиты
снижает ресурс защитных элементов, что грозит выходом стабилизатора из строя.
При коротком замыкании нагрузки:
СНК-…-У срабатывает выключатель 1. Требуется отключить от стабилизатора
неисправное оборудование.
СНКБ-…-М перегорает плавкий предохранитель. Требуется отключить от
стабилизатора неисправное оборудование и заменить плавкий предохранитель на
исправный (4А для модели 500ВА, 8А – для модели 1000ВА).
При увеличении входного напряжения выше допустимого максимума рекомендуется
отключить стабилизатор от сети. В противном случае пользователь берёт на себя
ответственность за возможные последствия.
