УСТРОЙСТВО И РАБОТА
Изделие представляет собой проходное запорное устройство с электрическим
приводом и затвором в виде плавающего шара. Изделие имеет индикацию текущего
состояния затвора и возможность ручной регулировки. Для ручной регулировки
нужно потянуть регулятор на себя, после чего начинать его вращение. Состояние
индикатора (см. рис. 1) будет плавно меняться по мере закрывания/открывания
крана. Подключать изде
лия, как показано на рисунке 2.
ИНДИКАТОР ИНДИКАТОР
КРАН КРАН
ЗАКР
ЫТ
ОТКРЫТ
РЕГУЛЯТОР
РЕГУЛЯТОР

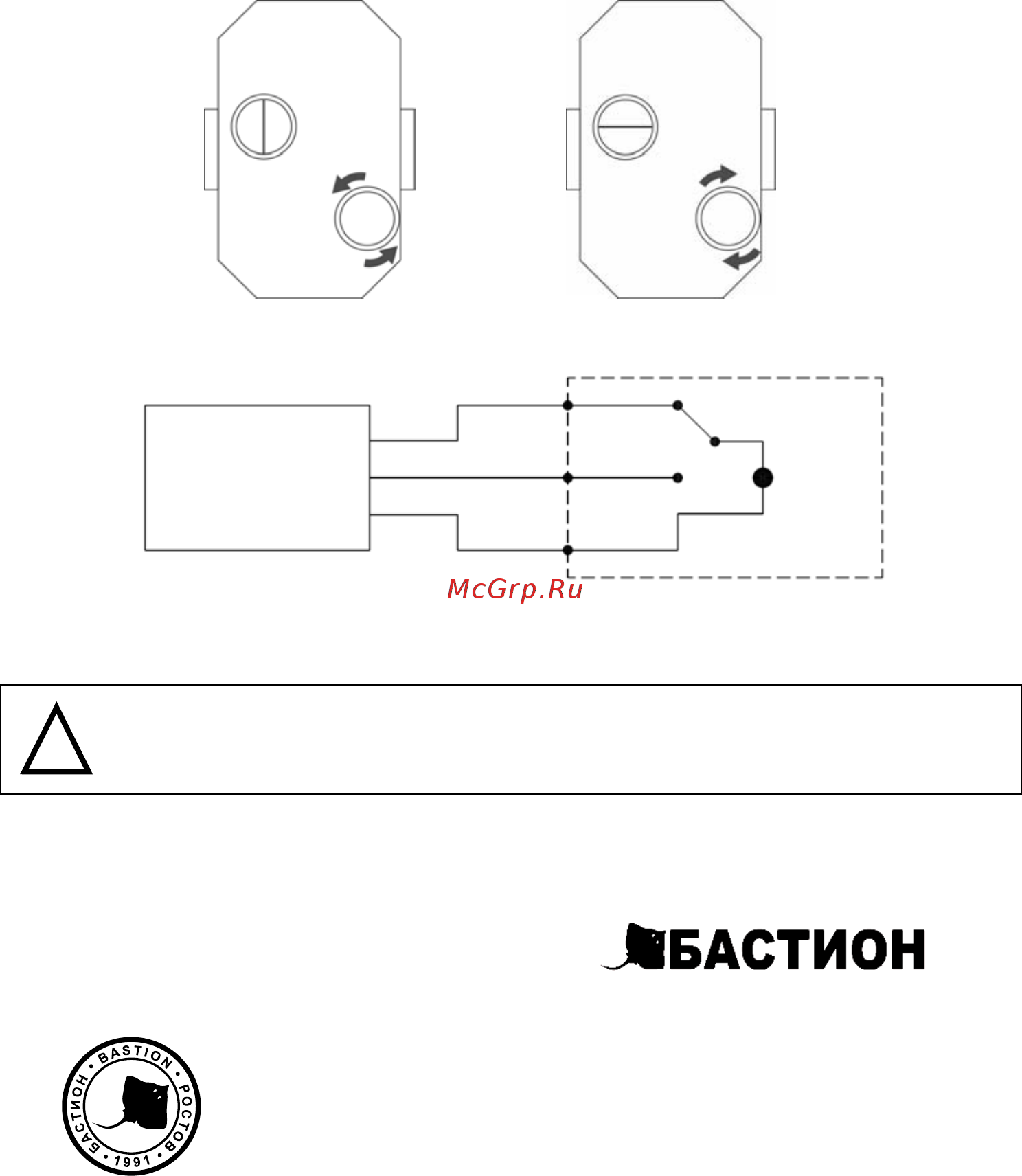

Рисунок 1. Схема
тичное изображение элементов индикации
и регулировки кранов.
КРАСНЫ
Й
ОТКРЫТ
СИНИЙ ЗАКРЫТ
ПИТАНИЕ
ИЗДЕЛИЕ
(ЗЕЛЕНЫЙ)
ВНЕШНЕЕ
ЖЕЛТЫЙ
ОБЩИЙ
УСТРОЙСТВО
Рисунок 2. Схема подключения изделия.
МЕРЫ БЕЗОПАСНОСТИ
2 ФИАШ.421312.017 ЭТ-1 Формат А5
Запрещается разбирать изделие.
!
ВНИМАНИЕ!
Установку, демонтаж и ремонт производить при полностью отключенном питании
внешнего устройства.
изготовитель
а/я 7532, Ростов-на-Дону, 344018
(863) 203-58-30
bast.ru — основной сайт
teplo.bast.ru — э
лектрооборудование для систем отопления
skat-ups.ru — сеть фирменн
ых магазинов «СКАТ»
volt-amper.ru — интернет-магазин «Вольт-Ампер»
тех. поддержка: 911@bast.ru
отдел сбыта: ops@bast.ru
