DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом
Руководство пользователя
Обзор маршрутизатора
Задняя панель

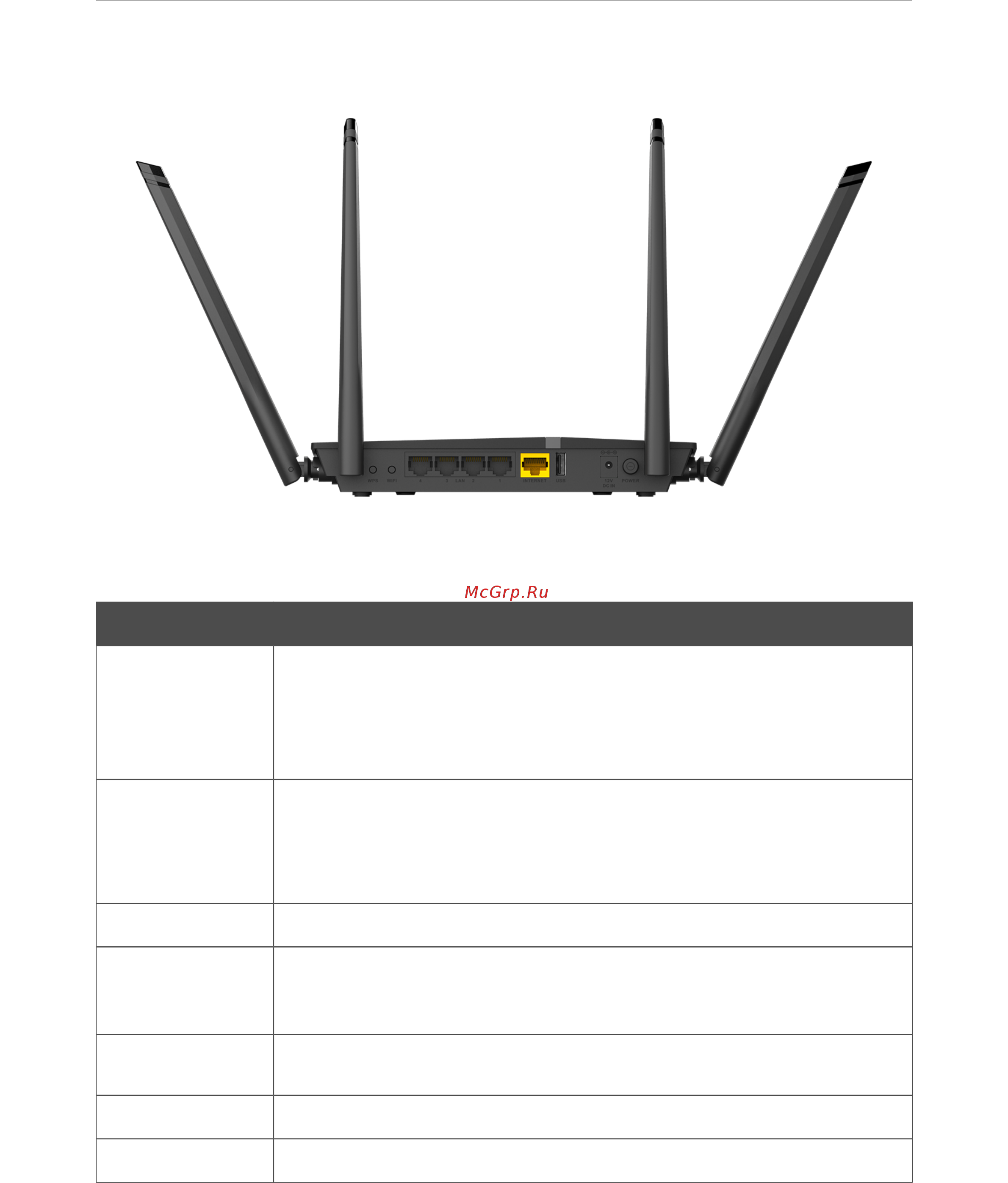

Рисунок 2. Вид задней панели DIR-825/AC.
Порт Описание
WPS
Кнопка для установки беспроводного соединения (функция WPS).
Для использования функции WPS: при включенном устройстве
нажмите кнопку, удерживайте 2 секунды и отпустите. Светодиодный
индикатор WPS должен начать мигать.
WIFI
Кнопка для включения/выключения беспроводной сети.
Для выключения беспроводной сети: при включенном устройстве
нажмите кнопку и отпустите. Светодиодные индикаторы Беспроводная
сеть 2.4G и Беспроводная сеть 5G должны погаснуть.
LAN 1-4
4 Ethernet-порта для подключения компьютеров или сетевых устройств.
INTERNET
Порт для подключения к выделенной Ethernet-линии или подключения
кабельного или DSL-модема (рекомендуется использовать кабель,
входящий в комплект поставки).
USB
Порт для подключения USB-устройства (модема, накопителя,
принтера).
12V DC IN Разъем питания.
POWER Кнопка для включения/выключения маршрутизатора.
Страница 17 из 229
